Поставка, монтаж і пусконалагоджувальні роботи з ремонту мереж електропостачання та автоматизації для ТОВ «ЕЛЕВАТОР АГРО»

  • розробка проєктних рішень;
  • поставка, монтаж і пусконалагодження дизель-генераторів для забезпечення автономного живлення технологічних потреб;
  • виготовлення та поставка панелі АВР 0,4 кВ;
  • ретрофіт шаф ГРП у трансформаторних підстанціях;
  • встановлення нових перетворювачів частоти з інтеграцією до системи керування транспортним обладнанням.

Опис основних технічних рішень

  • Модернізація системи електропостачання трансформаторних підстанцій підприємства шляхом установки резервного джерела живлення – дизель-генератора Starkgen SGT – 725PL з переобладнанням існуючого розподільчого пристрою 0.4кВ та встановленням шафи АВР для забезпечення резервного електроживлення комплексу в умовах аварійної відсутності мережевої напруги.
  • Виконання необхідних розрахунків навантаження з подальшою зміною технології управління комплексом, забезпечення роботи обраних маршрутів транспортування для оптимальної роботи генераторної установки Starkgen SGT-725PL.
  • Зниження пускових струмів механізмів за рахунок встановлення перетворювачів частоти з інтеграцією їх до системи керування.

Виконані електротехнічні роботи на об’єкті:

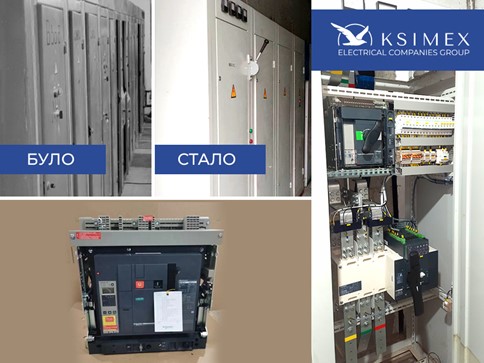

  • заміна та встановлення розподільчого обладнання у трансформаторні підстанції з використанням автоматичних вимикачів MasterPact;

  • встановлення пускозахисного обладнання (частотні перетворювачі Altivar Easy) у існуючі розподільні пристрої з інтеграцією в систему управління.

ДИЗЕЛЬ-ГЕНЕРАТОР STARKGEN,
МОДЕЛЬ SGT-725P

ПАНЕЛЬ АВР 0,4 КВ з широкоформатним екраном 10"

ПЕРЕЛІК ТА КОРОТКИЙ ТЕХНІЧНИЙ ОПИС ОСНОВНОГО ОБЛАДНАННЯ:

  • дизель-генераторні установки (STARKGEN, Туреччина, АКSA Туреччина):



генератор з дизельним двигуном Perkins 2806A-E18TAG2, альтернатором Leroy-Somer TAL0473 F, панеллю управління Comap, підігрівом охолоджувальної рідини, капотного виконання (у кожусі), нагрівач масляного картера, нагрівач паливного баку, додатковий набір фільтрів.

  • комплектуючі щитового обладнання (SCHNEIDER ELECTRIC, Франція; WEIDMULLER, Німеччина)
  • екран 10″ HMI розрахований для забезпечення автоматичних та ручних перемикань між джерелами живлення.



Перетворювачі частоти серії Аltivar Еasy

Автоматичні вимикачі MasterPact

Перетворювачі частоти серії Altivar Easy для трифазних двигунів асинхронного типу, що використовуються в установках. Спеціальна сфера застосування – вентилятор, насос, компресор, конвеєр. Застосовуються в рамках лінійки продуктів контролю та автоматизації Easy. Пристрої Altivar Easy обладнані фільтрами електромагнітної сумісності та захистом від гармонік струму.
Автоматичні вимикачі Masterpact призначені для захисту електрообладнання від перевантажень і коротких замикань, гарантуючи довговічну і безаварійну роботу устаткування, що захищається.
кабельно-провідникова продукція (LAPP, Німеччина; Україна);
кабеленесучі конструкції (OBO Bettermann, Німеччина; GERPAAS, Туреччина).
