«Aston Hall», Французький бульвар 60/1, м. Одеса. Комплексна реалізація систем основного та резервного електропостачання

«Aston Hall» – перший в Україні клубний дім з інфраструктурою п’ятизіркового готелю.



Нашою метою в даному проєкті була розробка та реалізація оптимальних інженерних рішень для:
• забезпечення надійності електропостачання комплексу критично важливих інженерних систем з резервуванням від незалежних автономних джерел;
• забезпечення централізованого інтелектуального збору та обробки даних щодо стану основних вузлів системи електропостачання;
• підвищення пожежної безпеки комплексу.

Обсяг робіт включав:

  • розробку проєктних рішень та конструкторської документації;
  • виконання електромонтажних робіт;
  • виробництво, постачання та встановлення обладнання;
    виконання пусконалагоджувальних робіт;
  • підготовку виконавчої документації;
  • та передбачає гарантійне та сервісне обслуговування

У процесі будівництва даного комплексу було виконано інжинірингові та монтажні роботи за напрямком «Електропостачання», а саме:

  • електротехнічні рішення (силове електрообладнання та освітлення);
  • фасадне освітлення будівлі;
  • зовнішнє освітлення території комплексу.

Короткий опис основних запропонованих та реалізованих інженерних рішень за напрямком «Електропостачання:

Основою електропостачання об’єкта є вбудована підстанція ЗТП -10/ 0,4 кВ з двома сухими силовими трансформаторами потужністю 2500 кВА.





У трансформаторній підстанції використано обладнання ТМ Schneider Electric:

  • комірки 10 кВ на базі елегазових моноблоків RM6,
  • сухі трансформатори 10/0,4 кВ Trihal,
  • шинопроводи 0,4 кВ (3200 А) на базі комплексного рішення Canalis KTA,
  • головний розподільний пристрій (ГРЩ) та щит автоматичного вводу резерву (АВР) на напругу 0,4 кВ на базі конструктиву Prisma P.



Головний розподільний пристрій 0,4 кВ трансформаторної підстанції обладнаний установками компенсації реактивної потужності 0,4 кВ на базі комплексного рішення ТМ Schneider Electric.



Головний розподільний пристрій 0,4 кВ, щит гарантованого живлення, шафа автоматичного вводу резерву оснащені пристроями автоматики, виконаними на базі програмованих реле з інтерфейсом Modbus/TCP, які інтегруються в загальну систему моніторингу електропостачання об’єкту.

Резервне електропостачання

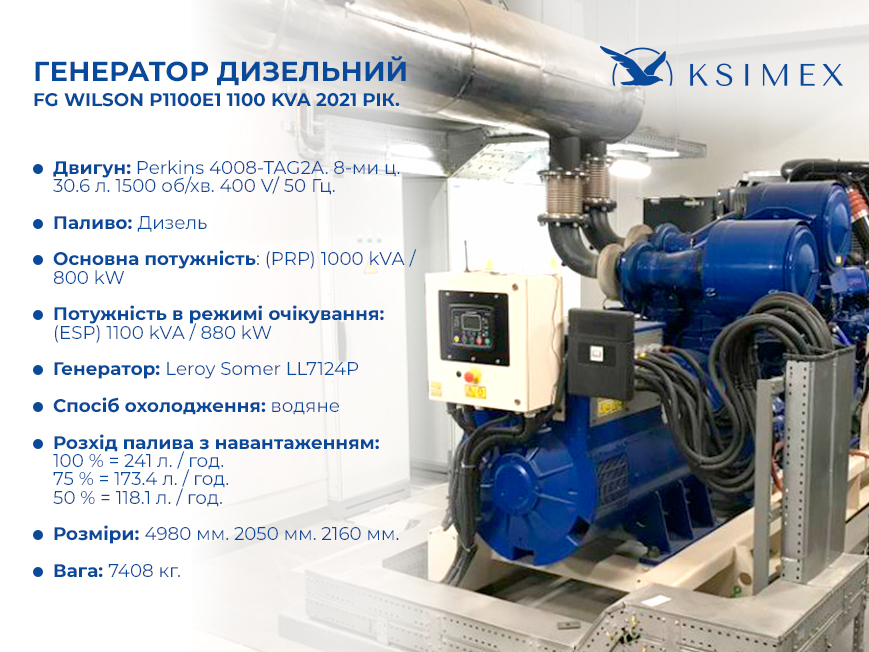

Резервним джерелом живлення критично важливих інженерних систем комплексу є дизельна електростанція P1100E1 потужністю 1100 кВА марки Wilson.

Резервним електроживленням забезпечені також всі комерційні приміщення та безпосередньо кожний апартамент.

Для гарантованого електропостачання застосоване джерело безперебійного живлення (ДБЖ) – APC Galaxy VS 20 кВт.

Резервне та гарантоване живлення обладнання виконано від спеціально виділених щитів, вироблених з захисного та комутаційного обладнання ТМ Schneider Electric за окремими кабельними лініями.

Розподілення живлення по поверхах

забезпечено за допомогою вертикальних шинопроводів Сanalis KTA та Сanalis KSA, що забезпечує надійність та підвищення пожежної безпеки комплексу.



Для розподілу електроенергії споживачам встановлено окремі поверхові розподільні щити на базі конструктиву Prisma G, Pragma, Spacial SF з апаратами захисту серій Compact NSX та Acti9 від Schneider Electric;


Вибір всіх автоматичних вимикачів в розподільчих щитах всіх рівнів виконаний за результатами розрахунків струмів короткого замикання в кожній окремій точці приєднання та з використанням переваг каскадності для автоматичних вимикачів від Schneider Electric

Розподілення живлення по поверхах

Все важливе комутаційне та захисне обладнання забезпечено додатковими контактами та всі пристрої аналізу стану електромережі обладнані інтерфейсом Modbus/TCP.

В мережі електропостачання проваджена система захисту від імпульсних перенапруг марки Schneider Electric

Завершена система електропостачання випробувана у повному обсязі електролабораторією ТОВ «Концерн «Ксімекс» у суворій відповідності до діючих норм та правил та передана Замовнику для прийому до експлуатації
