Поставка, монтаж и пусконаладочные работы по ремонту сетей электроснабжения и автоматизации для ООО «ЭЛЕВАТОР АГРО»

  • разработка проектных решений;
  • поставка, монтаж и пусконаладка дизель-генераторов для обеспечения автономного питания технологических потребностей;
  • изготовление и поставка панели АВР 0,4 кВ;
  • ретрофит шкафов ГРП в трансформаторных подстанциях;
  • установка новых преобразователей частоты с интеграцией в систему управления транспортным оборудованием.

Описание основных технических решений

  • Модернизация системы электроснабжения трансформаторных подстанций предприятия путем установки резервного источника питания – дизельгенератора Starkgen SGT-725PL с переоборудованием существующего распределительного устройства 0.4кВ и установкой шкафа АВР для обеспечения резервного электропитания комплекса в условиях аварийного отсутствия сетевого напряжения.
  • Выполнение необходимых расчетов нагрузки с последующим изменением технологии управления комплексом, обеспечение работы выбранных маршрутов транспортировки для оптимальной работы генераторной установки Starkgen SGT-725PL.
  • Снижение пусковых токов механизмов за счет установки преобразователей частоты с интеграцией их в систему управления.

Выполнены электротехнические работы на объекте:

  • замена и установка распределительного оборудования в трансформаторные подстанции с использованием автоматических выключателей MasterPact;

  • установка пускозащитного оборудования (частотные преобразователи Altivar Easy) в существующие распределительные устройства с интеграцией в существующую систему управления.

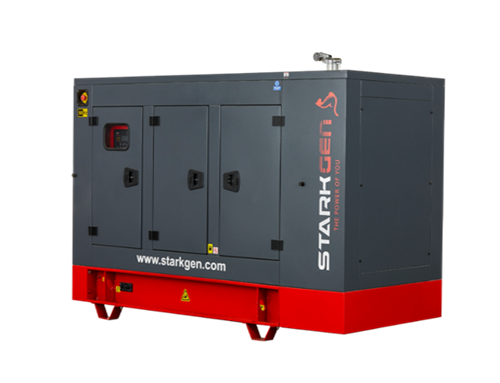

ДИЗЕЛЬ-ГЕНЕРАТОР STARKGEN, МОДЕЛЬ SGT-725P

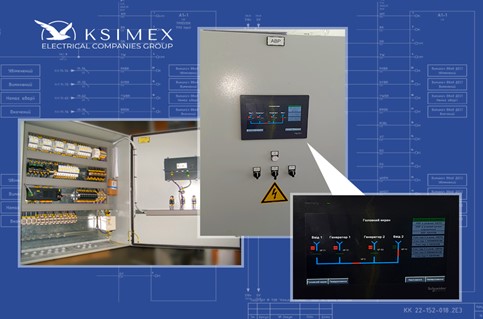

ATS PANEL 0.4 KV with a wide-format 10" screen

ПЕРЕЧЕНЬ И КРАТКОЕ ТЕХНИЧЕСКОЕ ОПИСАНИЕ ОСНОВНОГО ОБОРУДОВАНИЯ:

  •  дизель-генераторные установки (STARKGEN, Турция, АКSA Турция):

генератор с дизельным двигателем Perkins 2806A-E18TAG2, альтернатором Leroy-Somer TAL0473 F, панелью управления Comap, подогревом охлаждающей жидкости, капотного исполнения (в кожухе), нагреватель масляного картера, нагреватель топливного бака, дополнительный набор фильтр.

  • комплектующие щитового оборудования (SCHNEIDER ELECTRIC, Франция; WEIDMULLER, Германия):
  • экран 10″ HMI рассчитан для обеспеченияавтоматических и ручных переключений между источниками питания.

Преобразователи частоты серии Altivar Еasy

Автоматические выключатели MasterPact

преобразователи частоты серии Altivar Easy для трехфазных асинхронных двигателей типа, используемых в установках. Специальная область применения – вентилятор, насос, компрессор, конвейер. Используются в рамках линейки продуктов контроля и автоматизации Easy. Устройства Altivar Easy оснащены фильтрами электромагнитной совместимости и защитой от гармоник тока.

Автоматические выключатели предназначены для защиты электрооборудования от перегрузок и коротких замыканий, гарантируя долговечную и безаварийную работу защищаемого оборудования

  • кабельно-проводниковая продукция (LAPP, Германия; Украина);

кабеленесущие конструкции (OBO Bettermann, Германия; GERPAAS, Турция).
