Реконструкція системи резервного електропостачання з підключенням дизель-генераторних установок для об'єкту ТОВ «УКРЕЛЕВАТОРПРОМ»

Обсяг виконаних робіт:

  • розробка проєктно-кошторисної та конструкторської документації;
  • проходження експертизи проєкту;
  • поставка обладнання та матеріалів;
  • виготовлення електрощитового обладнання;
  • виконання модернізації існуючих РП-0,4 кВ для приєднання живлення від ДЕС;
  • виконання підготовчих будівельних робіт з оздоблення майданчиків для встановлення ДЕС;
  • виконання електромонтажних та пусконалагоджувальних робіт;
  • інтеграція параметрів роботи ДЕС до існуючої SCADA підприємства;
  • погодження рішень в службі ДТЕК Одеські електромережі;
  • підготовка виконавчої документації;
  • розробка детального посібника з експлуатації з описом алгоритмів роботи РП-0,4 кВ після модернізації.

Опис основних технічних рішень

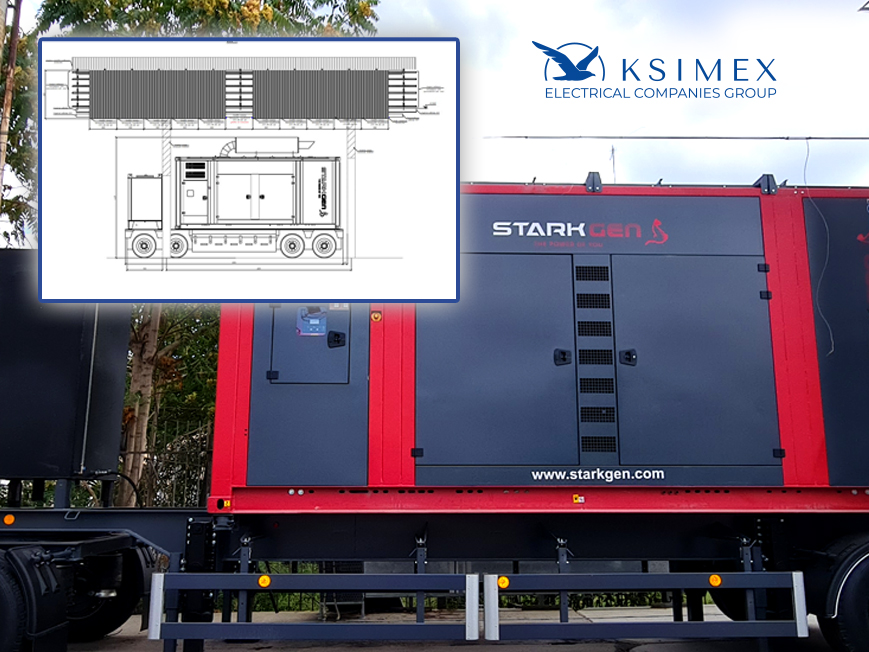

ТОВ «УКРЕЛЕВАТОРПРОМ» отримує живлення з електричної мережі від трьох трансформаторних підстанцій. Для всіх точок підключення були визначені та поставлені три дизель-генераторні електричні станції потужністю 1125 кВА, 1000 кВА та 785 кВА у всепогодних шумопоглинаючих кожухах виробництва компанії STARKGEN (Туреччина). Загальна потужність резервних джерел живлення становить 2,1 МВт в режимі роботи Prime. При виготовленні генераторів використані комплектуючі передових світових брендів такі як: двигуни PERKINS (Велика Британія), альтернатори LEROY SOMER (Франція) та WEG (Бразилія). Одна генераторна установка змонтована стаціонарно на майданчику, а дві змонтовані на мобільних причіп-платформах з можливістю переміщення у разі необхідності.

Для дотримання вимог органів пожежного та екологічного нагляду було запроєктовано та реалізовано ряд рішень: локалізація розливу паливо-мастильних матеріалів, відвід відпрацьованих газів, підвищення ступеню вогнестійкості конструкцій, розташованих поруч з генераторною установкою.

Опис схемних рішень

Розподільні пристрої 0,4 кВ трансформаторних підстанцій були модернізовані та обладнані пристроями автоматичного введення резерву живлення від дизель-генераторних установок.

Частина електричних навантажень, що не є критичними під час роботи технологічного обладнання вимикається та вмикається шляхом керування додатково встановленими моторизованими приводами на існуючих фідерних, ввідних та секційних автоматичних вимикачах.

Для безпечної експлуатації РП-0,4 кВ передбачено додаткове блокування замками одночасного включення автоматичного вимикача вводу від дизель-генераторної установки і будь-якого з автоматичних вимикачів вводу від трансформаторів.

Для можливості механічного блокування ввідних та секційних автоматичних вимикачів передбачається встановлення додаткових механічних ключів.

В рамках модернізації РП-0,4кВ ТП встановлено наступне нове щитове обладнання:

  • АВР-ДГ:
    • шафа автоматичного включення резервного живлення з функціями керування ввідними, секційними вимикачами і вимикачем вводу від дизель-генераторної;
    • керування виконано на основі програмованого реле Siemens LOGO та іншого допоміжного обладнання європейського виробництва;
    • стан ввідних вимикачів, готовність АВР та інші стани передаються вищий SCADA-системі;
  • ЩР-ДГ:
    • силова шафа розподільні шафи з встановленим висувним автоматичним вимикачем для підключення вводу від дизель-генераторної установки;
  • ШП-ДГ:
    • силові шафи підключення для з’єднання кабельних ліній, що йдуть від дизель-генераторної установки та від шафи ЩР-ДГ з ввідним вимикачем, встановленим у приміщенні трансформаторної підстанції.

Для інтеграції параметрів роботи дизель-генераторних установок у існуючу систему SCADA були виконані наступні дії:

  • прокладено оптичні волоконні кабельні лінії;
  • встановлено комунікаційне обладнання та мережеві аналізатори;
  • здійснено модернізацію програмного забезпечення та реалізовано виведення основних параметрів роботи дизель-генераторних установок на робоче місце оператора.

Перелік основного обладнання:

  • дизель-генераторні установки (STARKGEN, Туреччина);
  • причіпи-платформи (ВАРЗ, Україна);
  • комплектуючі щитового обладнання (SCHNEIDER ELECTRIC, Франція; WEIDMULLER, Німеччина);
  • кабельно-провідникова продукція (LAPP, Німеччина; Україна)
  • кабеленесучі конструкції (OBO Bettermann, Німеччина; GERPAAS, Туреччина).
