"Aston Hall", Французский бульвар 60/1, г. Одесса. Комплексная реализация систем основного и резервного электроснабжения

«Aston Hall» — первый в Украине клубный дом с инфраструктурой пятизвездочного отеля.



Нашей целью в данном проекте было разработка и реализация оптимальных инженерных решений для:

  • обеспечения надежности электроснабжения комплекса критически важных инженерных систем с резервированием от независимых автономных источников;
  • обеспечения централизованного интеллектуального сбора и обработки данных о состоянии основных узлов системы электроснабжения;
  • повышения пожарной безопасности комплекса.

Объем работ включал:

  • разработку концепций и технических заданий;
  • разработку проектных решений и конструкторской документации;
  • выполнение электромонтажных работ;
  • производство, поставку и установку оборудования;
  • выполнение пусконаладочных работ;
  • подготовку исполнительной документации;

В процессе строительства данного комплекса были выполнены инжиниринговые и монтажные работы в направлении "Электроснабжение", а именно:

  • электротехнические решения (силовое электрооборудование и освещение);
  • фасадное освещение здания;
  • наружное освещение территории комплекса.

Краткое описание основных предложенных и реализованных инженерных решений в направлении "Электроснабжение":

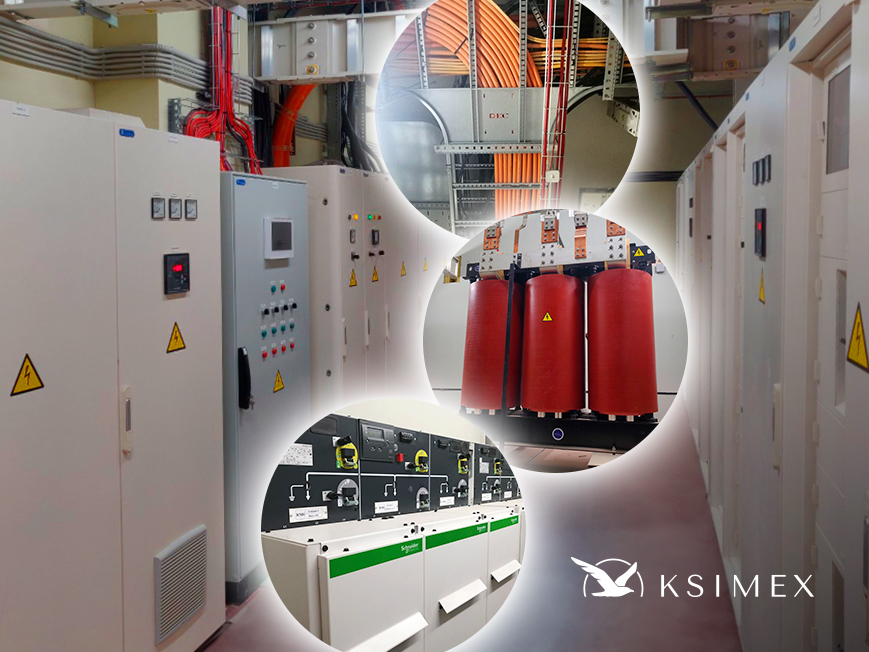

  • Основой электроснабжения объекта является встроенная подстанция ЗТП-10/0,4 кВ с двумя сухими силовыми трансформаторами мощностью 2500 кВА.

В трансформаторной подстанции используется оборудование ТМ Schneider Electric:

  • ячейки 10 кВ на основе газоизолированных моноблоков RM6,
  • сухие трансформаторы 10/0,4 кВ Trihal,
  • шинопроводы 0,4 кВ (3200 А) на основе комплексного решения Canalis KTA,

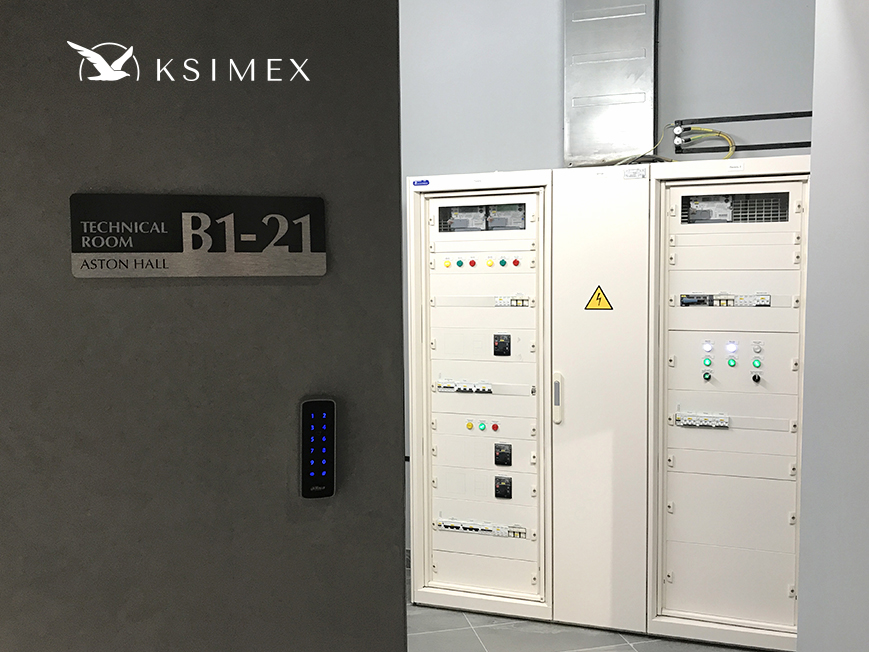

  • главное распределительное устройство (ГРЩ) и щит автоматического ввода резерва (АВР) на напряжение 0,4 кВ на основе конструкции Prisma P.



Главное распределительное устройство 0,4 кВ трансформаторной подстанции оборудовано установками компенсации реактивной мощности 0,4 кВ на основе комплексного решения ТМ Schneider Electric.

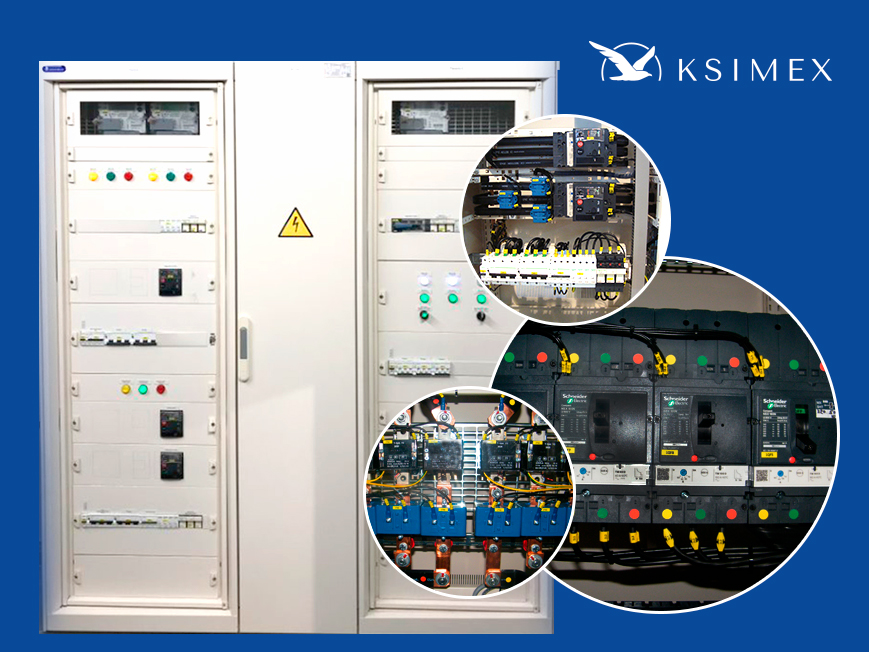

Главное распределительное устройство 0,4 кВ, щит гарантированного питания, шкаф автоматического ввода резерва оснащены устройствами автоматики, выполненными на основе программируемых реле с интерфейсом Modbus/TCP, которые интегрируются в общую систему мониторинга электроснабжения объекта.

Резервное электроснабжение

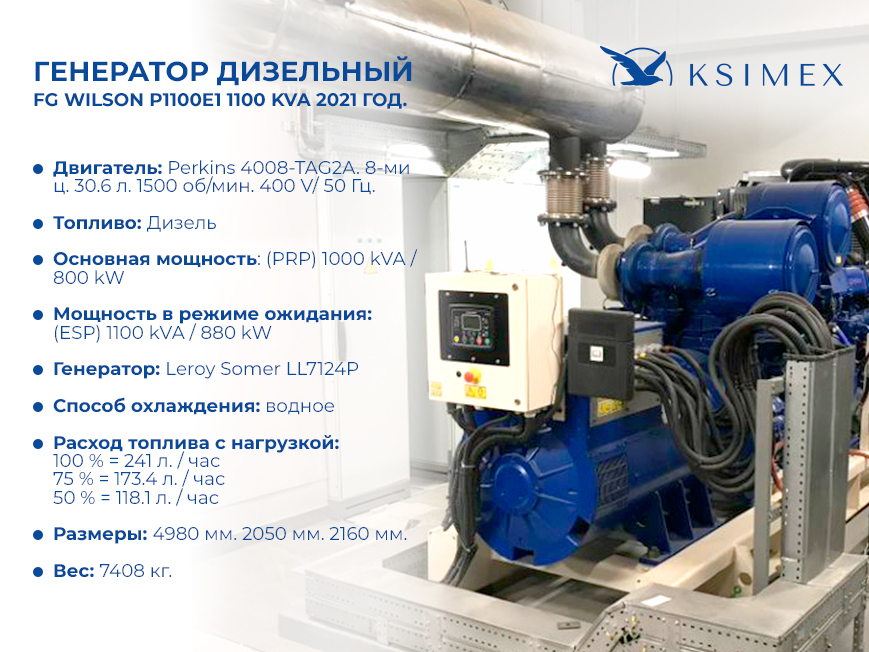

Резервным источником питания критически важных инженерных систем комплекса является дизельная электростанция P1100E1 мощностью 1100 кВА марки Wilson.



Резервным электропитанием обеспечены также все коммерческие помещения и непосредственно каждая квартира.

Для гарантированного электроснабжения применено источник бесперебойного питания (ИБП) — APC Galaxy VS 20 кВт.



Резервное и гарантированное питание оборудования выполнено от специально выделенных щитов, изготовленных из защитного и коммутационного оборудования ТМ Schneider Electric по отдельным кабельным линиям.

Распределение питания по этажам

обеспечено с помощью вертикальных шинопроводов Canalis KTA и Canalis KSA, что обеспечивает надежность и повышение пожарной безопасности комплекса.

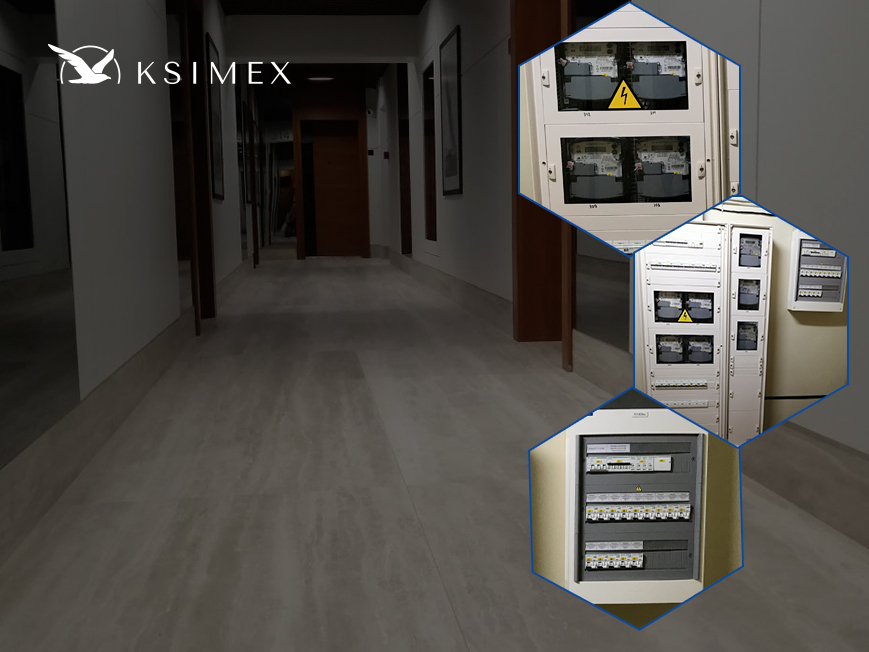

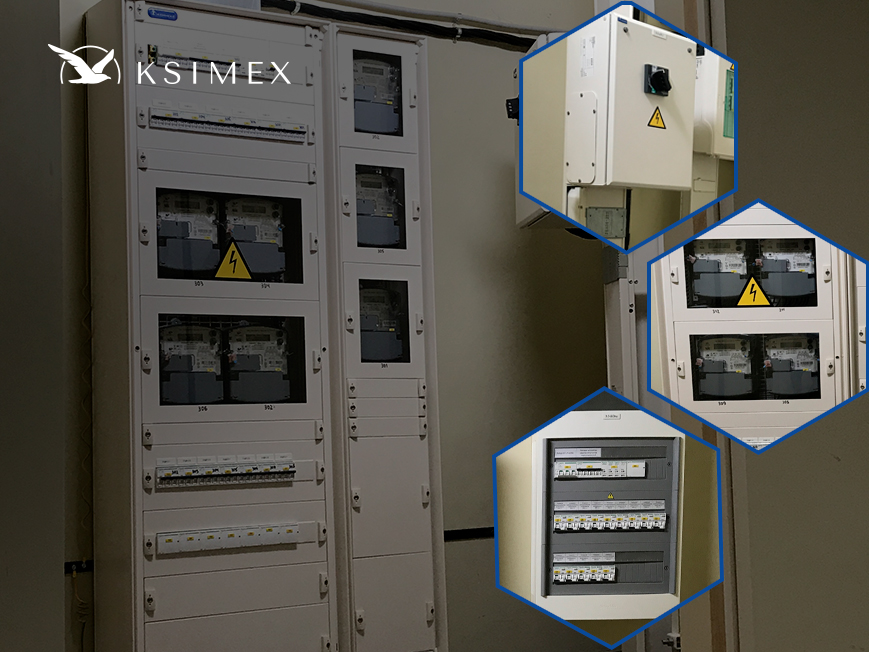

Для распределения электроэнергии потребителям установлены отдельные этажные распределительные щиты на основе конструкции Prisma G, Pragma, Spacial SF с аппаратами защиты серий Compact NSX и Acti9 от Schneider Electric.



Выбор всех автоматических выключателей в распределительных щитах всех уровней выполнен на основе расчетов токов короткого замыкания в каждой отдельной точке подключения с использованием преимуществ каскадности для автоматических выключателей от Schneider Electric;

Распределение питания по этажам

Все важное коммутационное и защитное оборудование оснащено дополнительными контактами, а все устройства анализа состояния электросети оборудованы интерфейсом Modbus/TCP.



В сети электроснабжения реализована система защиты от импульсных перенапряжений марки Schneider Electric.



Завершенная система электроснабжения протестирована в полном объеме электролабораторией ООО «Концерн «Ксимекс» в строгом соответствии с действующими нормами и правилами и передана Заказчику для приема в эксплуатацию.
