Реконструкция маслоэкстракционного завода

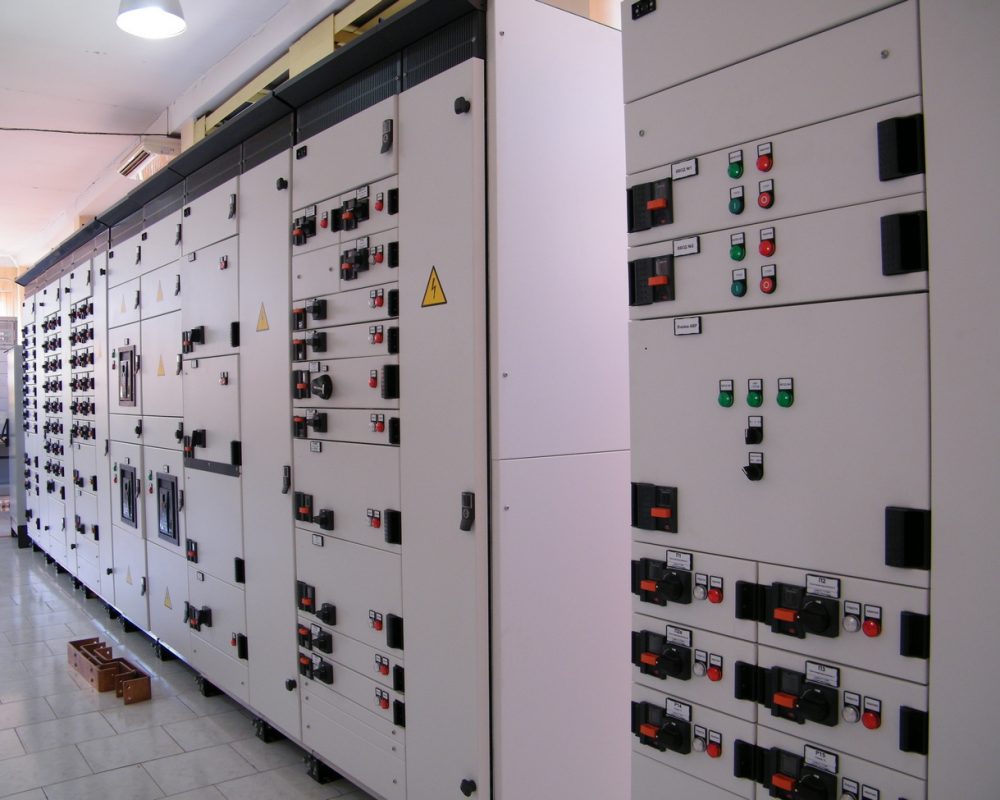

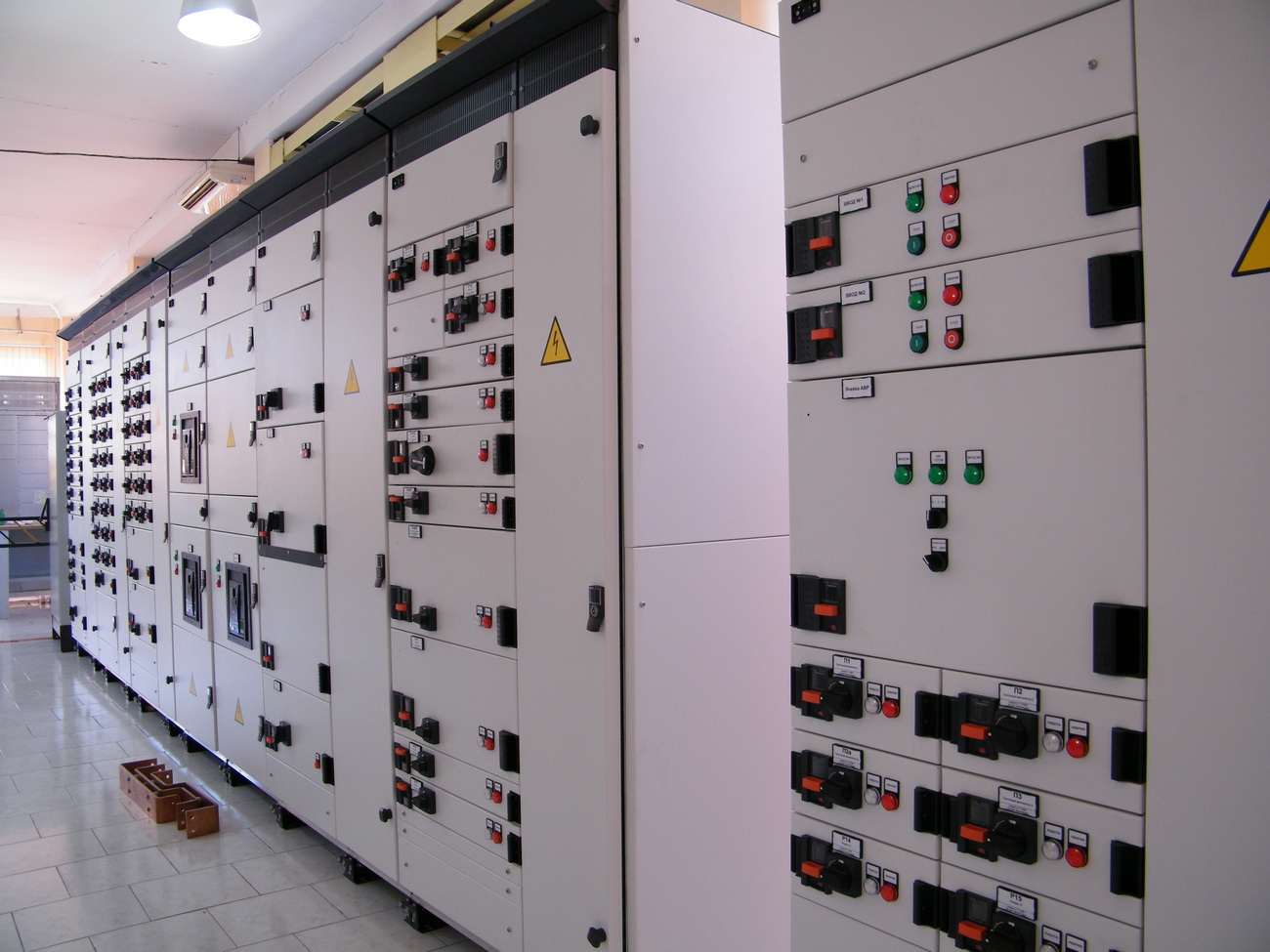

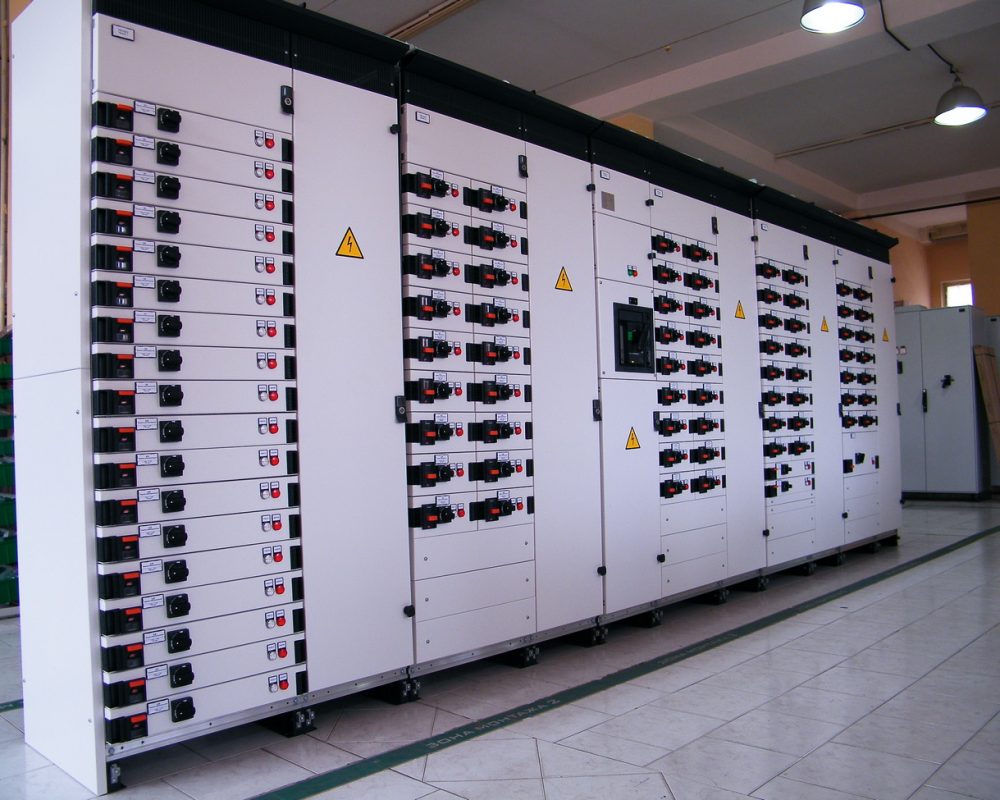

Реконструкция маслоэкстракционного завода с увеличением производительности переработки до 1500 т/сутки семян подсолнечника подразумевала поставку в общей сложности семи щитов MCC для управления нагрузками прессового, рушально-веечного отделений, а также щита MCC для отделения экстракции

1

Okken – основа для реализации смелых конструкторских решений​

Реализацию проекта мы предложили выполнить с использованием шкафов с выкатными ячейками Okken.

Применение в качестве системы Okken позволило решить сразу несколько задач:

  • НКУ Okken имеет модульную конструкцию, что позволяет в случае развития технологического процесса его легко изменять или модернизировать.
  • При проектировании шкафа было предусмотрено свободное пространство, куда можно установить функциональные блоки даже в самую последнюю минуту
  • В Okken реализованы лучшие системы защиты и обеспечения безопасности, исключающие возможность работы под нагрузкой, гарантирующие безопасность оператора и обслуживающего персонала.

Токоведущие части надежно ограждены механическими экранами, обеспечивающими степень защиты IP20.

2

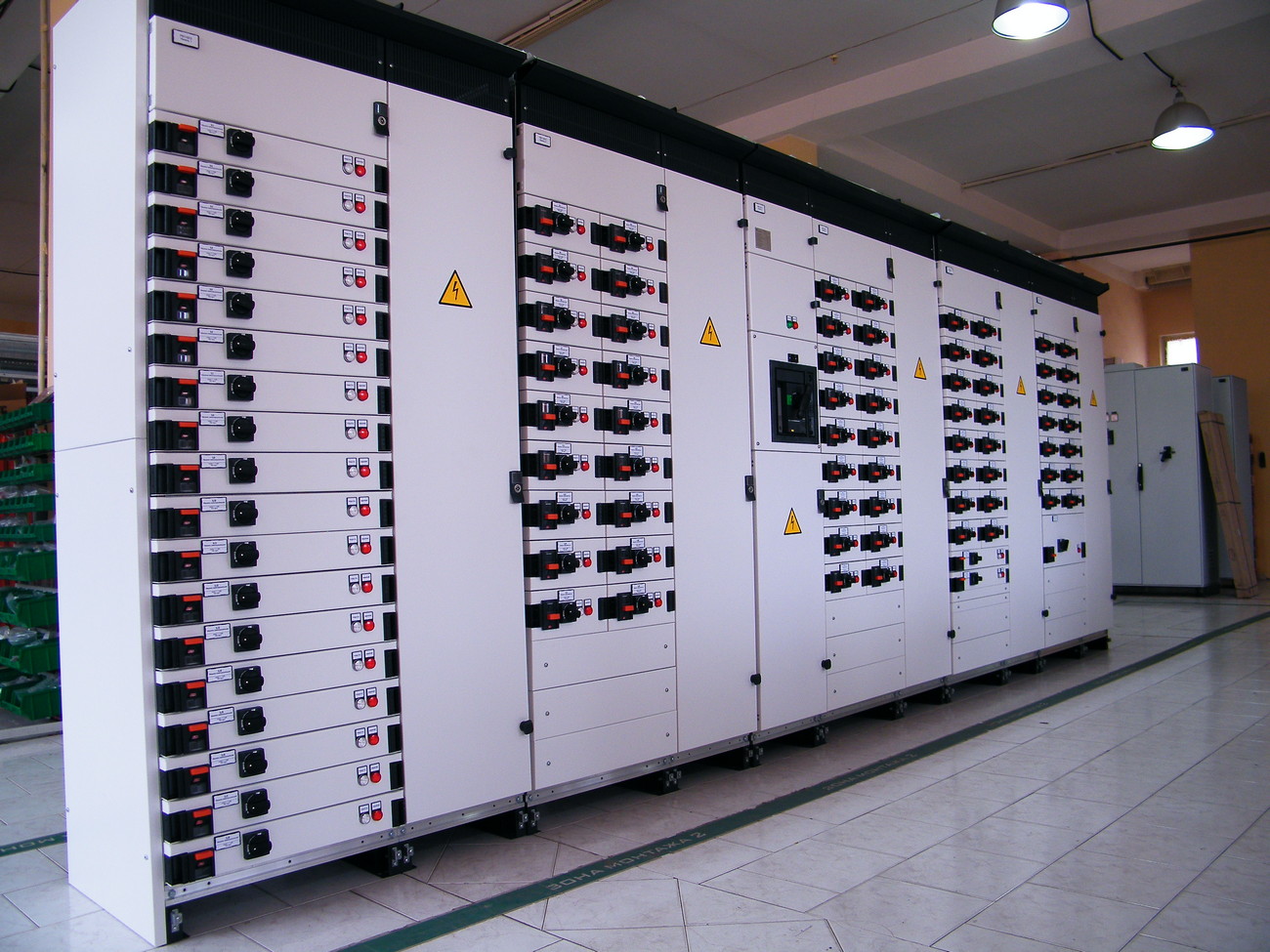

Более 350 выкатных распределительных и двигательных фидеров

При изготовлении щитов MCC мы стремились к универсальности применяемых решений, использовали типовые схемы и типовые габариты выкатных ячеек для уменьшения  возможных вариаций.





Это позволило сократить количество ячеек, находящихся в резерве, а так же сократить время простоя и поиска подходящей по схеме и габариту ячейки.

3

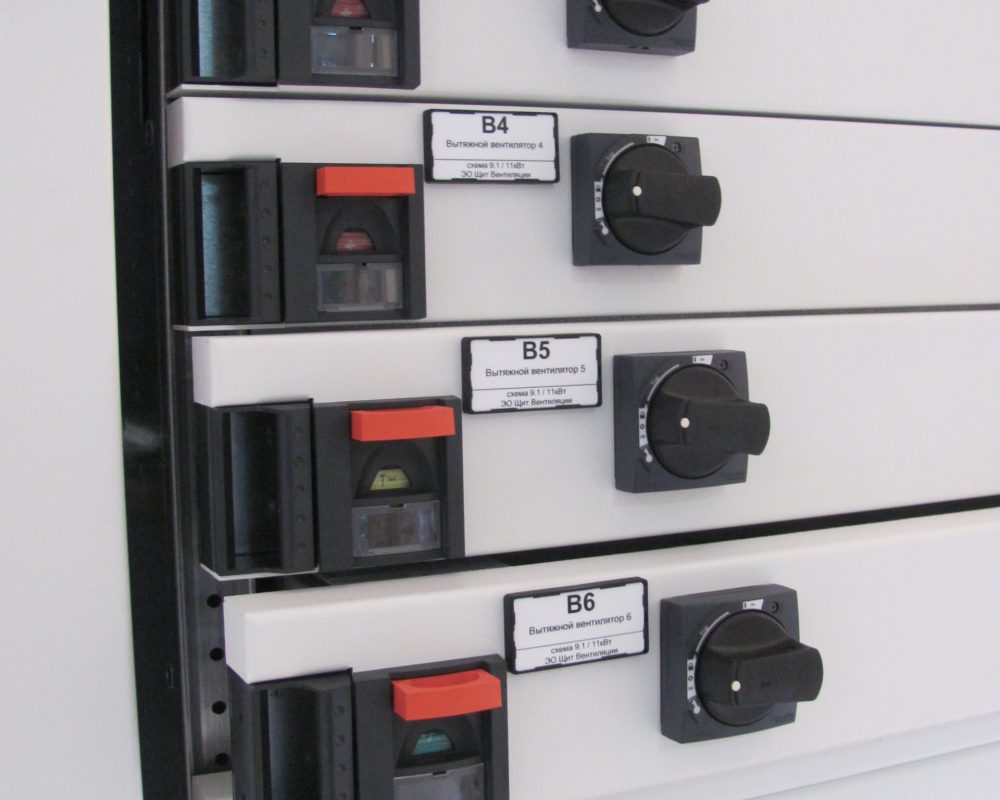

Выкатные ячейки для всех механизмов

Применение выкатных ячеек позволяет совершенно безопасно проводить модернизацию, не отключая питания НКУ.



Выкатные ячеейки имеют три положения:

  • присоединенное,
  • испытательное,
  • отсоединенное.



Действия оператора по настройке функционального блока комплектного устройства осуществляются на передней панели.

4

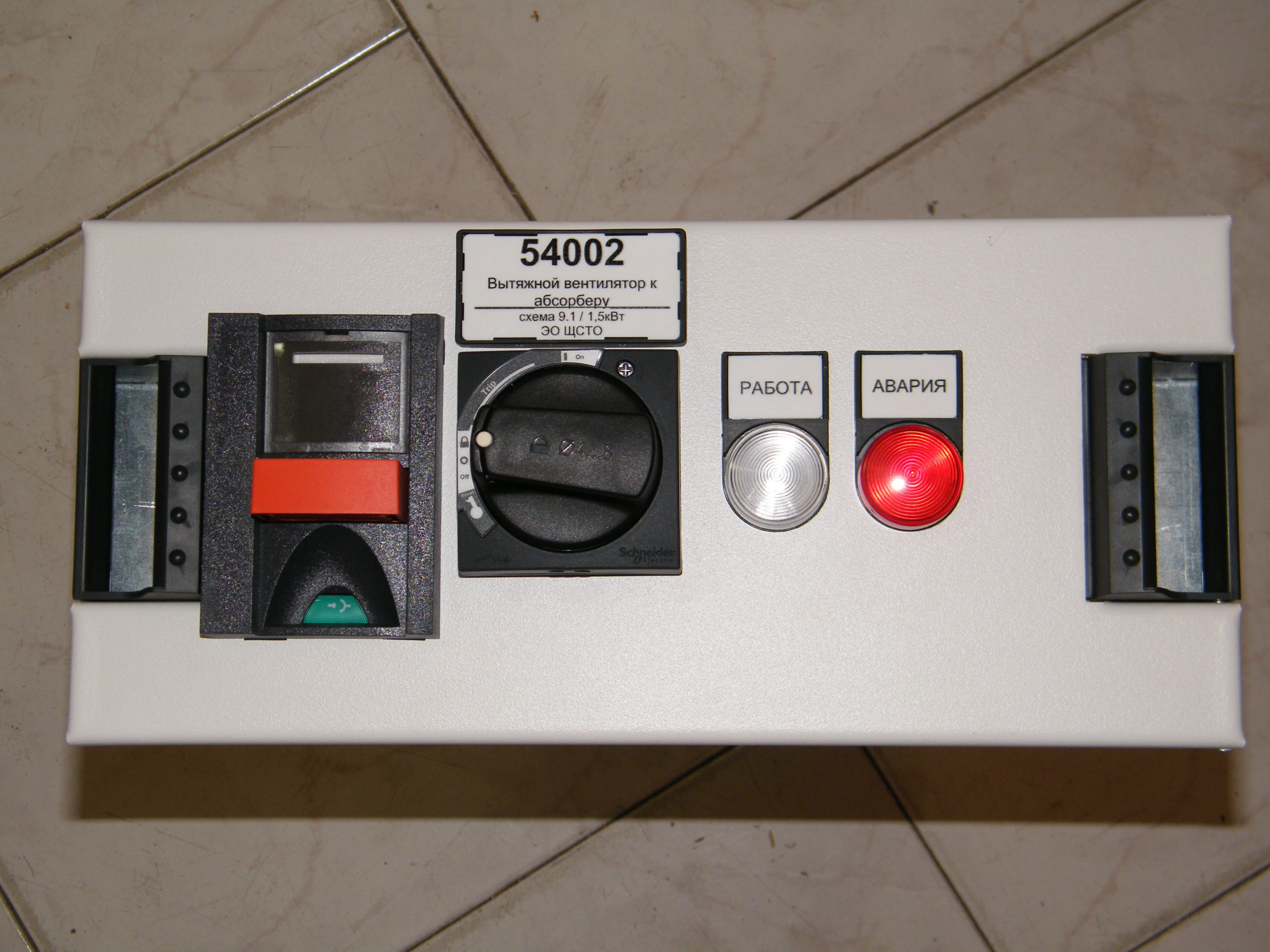

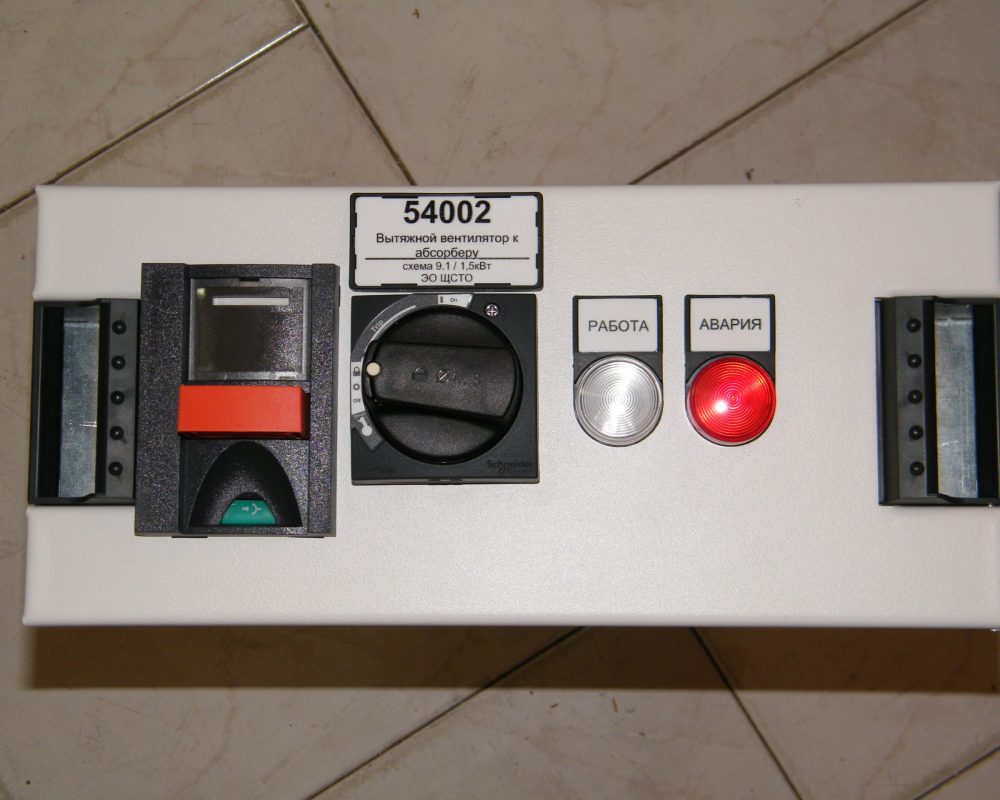

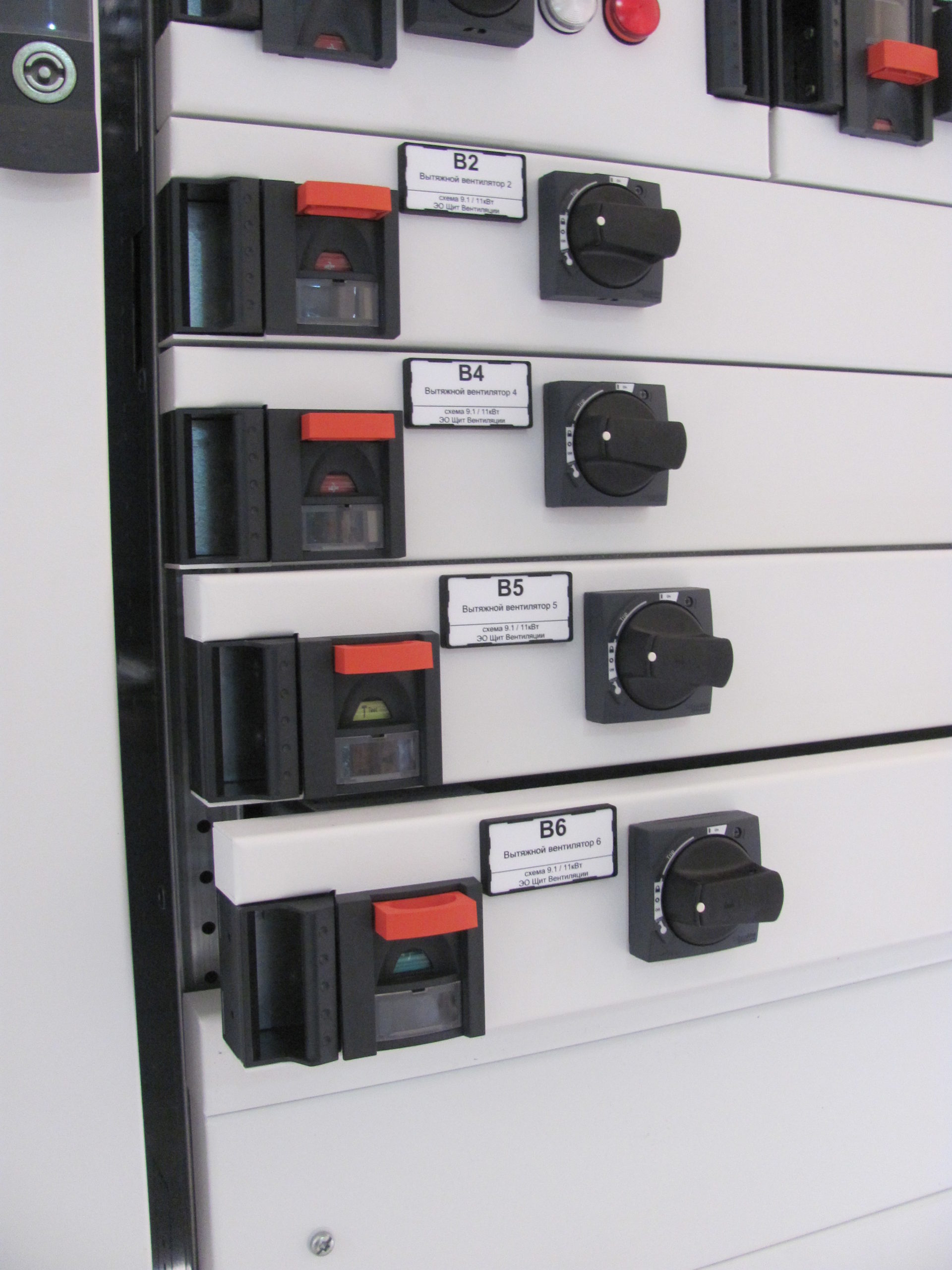

Простая система маркировки

Каждая ячейка имеет маркировочный шильдик с указанием типовой схемы, мощности и технологического обозначения механизма

5

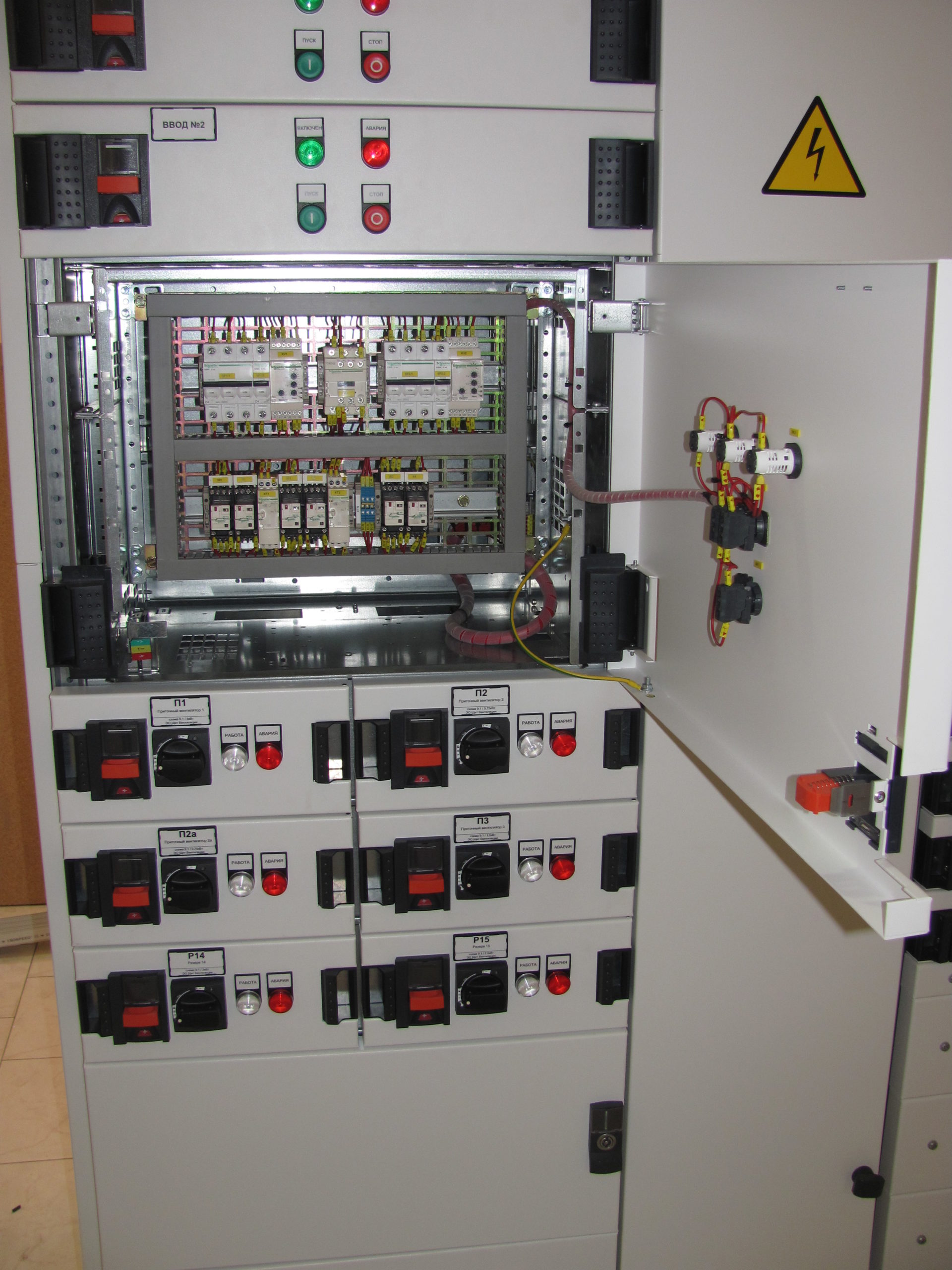

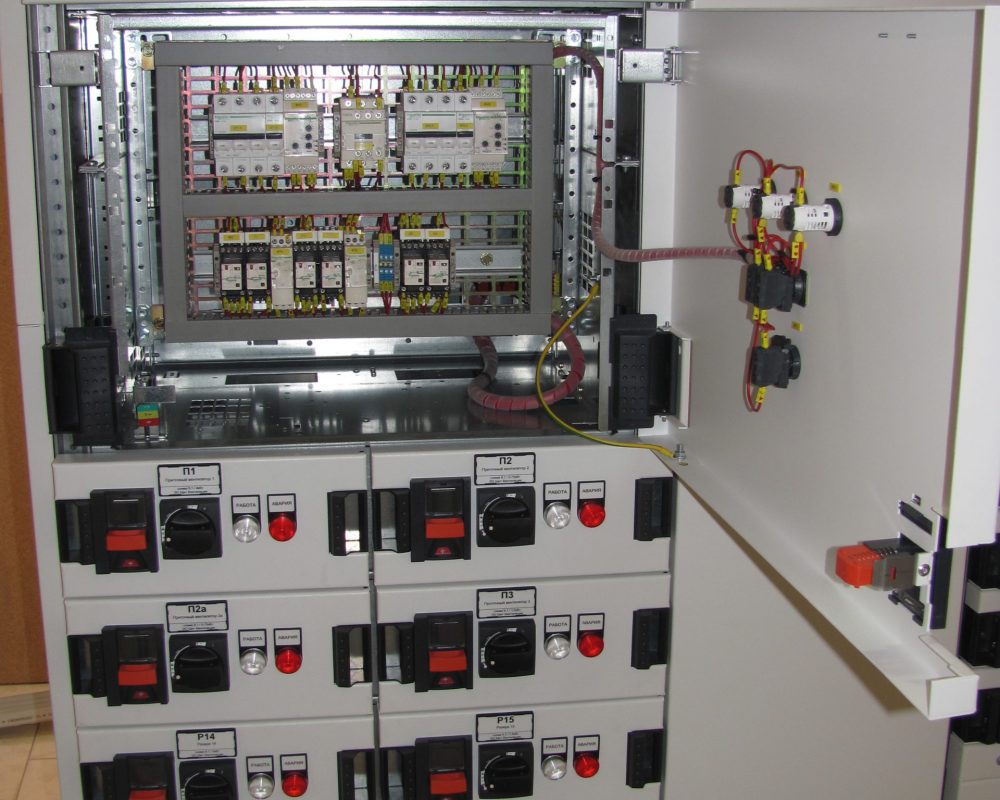

АВР в выкатной ячейке

Следуя принципам высокой ремонтопригодности и уменьшения простоев, мы разработали АВР в выкатной ячейке и уcпешно внедрили это решение в один из щитов MCC.
