Щиты для морских применений
ОБЛАСТЬ ПРИМЕНЕНИЯ И ОПИСАНИЕ
Электрораспределительные устройства, поставляемые на суда, могут быть различных типов и выполнять различные задачи, а именно:
- Главные распределительные щиты (ГРЩ) – прием и распределение электроэнергии от основных, резервных и береговых источников в автоматическом и ручном режиме,
- Аварийные распределительные щиты (АРЩ) - прием и распределение электроэнергии от аварийного источника при отсутствии питания от других источников,
- Районные распределительные щиты (РРЩ) - прием и распределение электроэнергии от основных, резервных и береговых источников как части ГРЩ,
- Щит стояночного генератора (ЩСГ) - прием и распределение электроэнергии при стоянке судна от отдельного стояночного генератора,
- Щиты зарядно-разрядные (ЩЗР) – подключение к системе энергоснабжения судна аккумуляторных батарей,
- Щиты питания с берега (ЩПБ) – подключение берегового источника к судну,
- Щиты главного двигателя (ЩГД) – управление главными двигателями судна,
- ЩПЗА, ЩВПБ, распределительные щиты и панели питания, и др. вторичные распределительные щиты.
Основными отличиями морского исполнения от «берегового» являются:
- Необходимость учитывать нестандартные условия окружающей среды, что приводит к необходимости обеспечения устойчивости распределительных устройств к вибрациям, очень низким или высоким температурам, агрессивным средам, повышенной влажности и т.д.
- Отличные схемные решения узлов ввода. Это обусловлено источниками электроснабжения – на берегу это обычно трансформаторы или трансформаторные подстанции, а на судах это дизель-генераторы, инверторы. Это значительно усложняет систему управления источником питания, т.к. кроме подключения-отключения источника надо обеспечить: резервирование, параллельную работу, распределение нагрузки, пуск и останов ДГ, и все это в ручном и автоматическом режиме.
- Схемные решения, обусловленные необходимостью соответствовать надзорным органам, под которые строится судно. Это могут быть регистры государств или общемировые - Lloyd's Register of Shipping, BUREAU VERITAS, Rina, DNV и др.
РЕШЕНИЯ ОТ «КОНЦЕРН «КСИМЕКС»

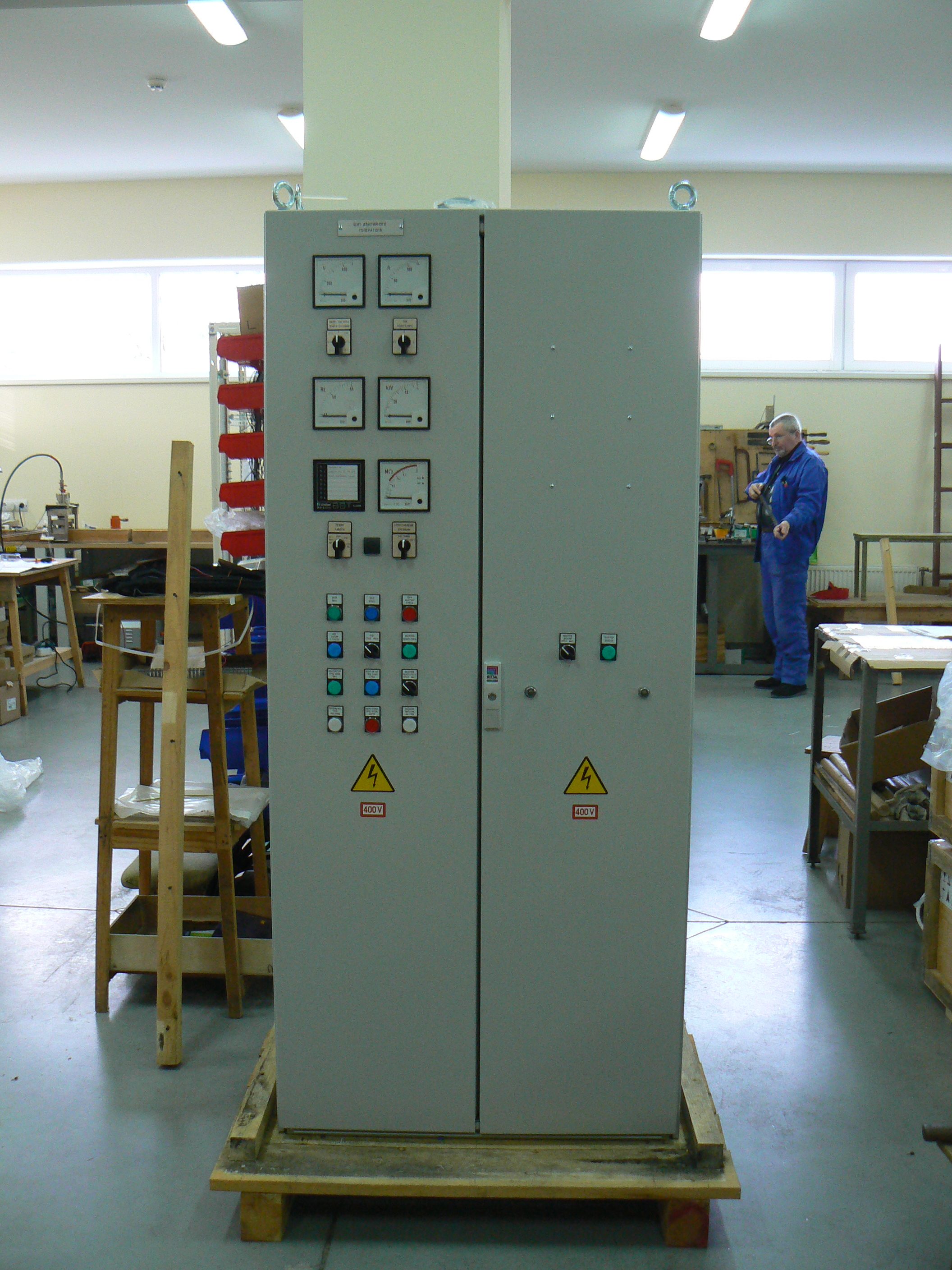

ООО «Концерн «Ксимекс» имеет многолетний опыт работы в изготовлении и поставке высококачественного электрощитового оборудования морского исполнения по индивидуальным заказам. Мы поставили оборудование на более чем 30 судов разного класса: буксиры, яхты класса «Люкс», плавкраны, плавдоки, нефтесборщики, гидрографические судна, морские стационарные перекачивающие нефтяные платформы и др.
При изготовлении электрощитов мы используем высококачественное электротехническое оборудование известных фирм изготовителей: автоматические выключатели, контакторы, светосигнальную арматуру Schneider, аппараты измерения, управления и контроля Deif, Selco, изделия из меди Erico и т.д. В частности, корпуса и аксессуары фирмы Rittal. Их продукция хорошо зарекомендовала себя, имеет широкий ряд габаритов и аксессуаров, а также сертификаты многих надзорных органов.
Опыт работы специалистов электромонтажного подразделения в изготовлении щитов морского исполнения позволяет проводить ряд проверок и испытаний для обеспечения качества и надежности производимых распределительных устройств. Также наши специалисты выезжают на установку, выполняют подключение и ввод в эксплуатацию поставляемых нами распределительных устройств, что значительно сокращает время этих работ.
