Внутреннее электроснабжение

ОБЛАСТЬ ПРИМЕНЕНИЯ ПРОЕКТИРОВАНИЯ ВНУТРЕННЕГО ЭЛЕКТРОСНАБЖЕНИЯ

Проект внутреннего электроснабжение является неотъемлемой частью проекта любого здания и сооружения. Проект внутреннего электроснабжение выполняется как для вновь сооружаемых объектов, так и объектов, в которых предусматривается реконструкция.

Профессионально выполненный проект всегда выполняется согласно действующих норм и правил, на основании архитектурных особенностей здания или сооружения, смежных инженерных требований, учитывая при этом пожелания заказчика.

Поскольку проектирование является одним из основных этапов в построении инженерного сооружения, к его выполнению предъявляются повышенные требования. В дальнейшем оно определит не только комфорт людей, но также безопасность, надежность и экономичность работы электрооборудования на объекте, включая результативность профилактических и ремонтных работ.

Мы проектируем внутреннее электроснабжение для:

  • жилых комплексов,
  • торговых центров,
  • больниц и поликлиник,
  • ресторанов и кафе,
  • общеобразовательных учреждений,
  • офисных помещений,
  • автосалонов и торгово-выставочных комплексов,
  • гостиниц,
  • спортивно-оздоровительных комплексов
  • маслоэкстракционных заводов,
  • заводов пищевой отрасли,
  • предприятий по хранению и перегрузке зерна,
  • предприятий лакокрасочной промышленности и пр.

Жилые комплексы

Медицинские центры

Рестораны

Профессионально выполненный проект внутреннего электроснабжения – ключ к бесперебойному и безопасному распределению электроэнергии и на промышленном объекте и в жилом доме. На основании этого проекта происходит обеспечение энергоресурсами конечных потребителей.

Выполняя проекты внутреннего электроснабжения, мы опираемся на наш опыт производства электрощитового оборудования. В результате чего мы не используем типовые, шаблонные решения из-за, как правило, их избыточного функционала. Для каждого заказчика мы, вместе с проектом, разрабатываем индивидуальные  щиты силового распределенияустройства автоматического ввода резерва, устройства компенсации реактивной мощности и т.д.

ЭТАПЫ ПРОЕКТИРОВАНИЯ

На первом этапе проектирования совместно с Заказчиком готовится техническое задание. Следующим этапом осуществляется подготовка рабочего проекта, в соответствии с которым будут проведены необходимые электромонтажные работы. Проект делится на расчетную и графическую части. Необходимо обратить особое внимание на точность расчетов, так как внутренняя электросеть должна выдерживать планируемую нагрузку и иметь запас прочности.

Как правило, проект электроснабжения включает в себя следующую техническую документацию:

  • Пояснительную записку;
  • Расчет нагрузок, токов короткого замыкания, потерь напряжения в линиях и т.д;

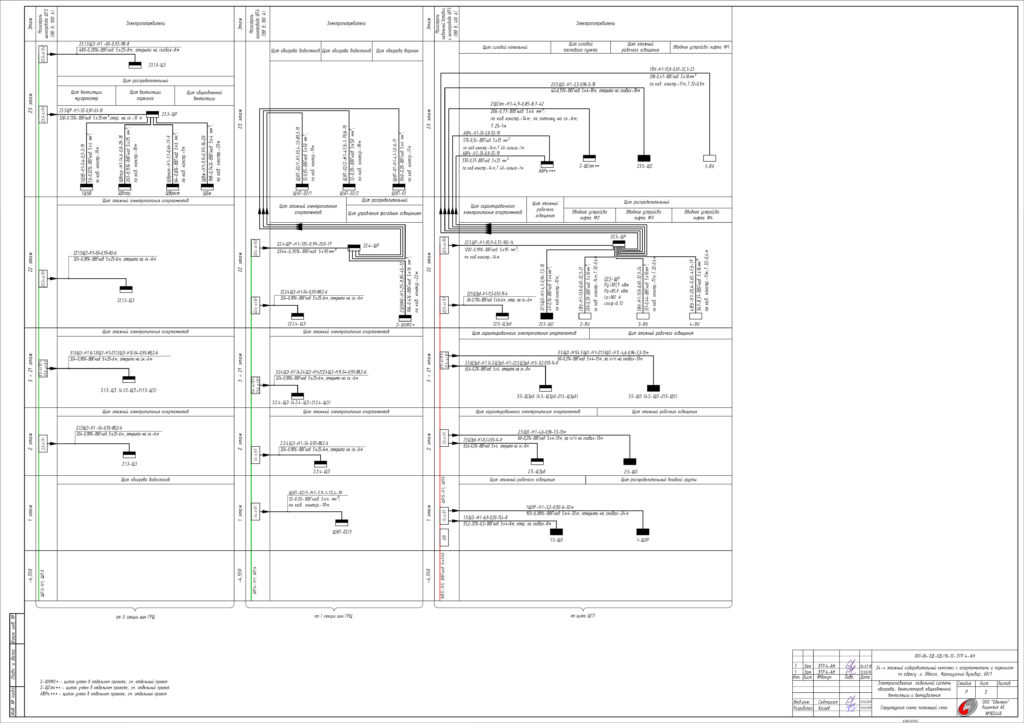

  • Схемы принципиальные питающей сети;
  • Принципиальные схемы распределительной сети;

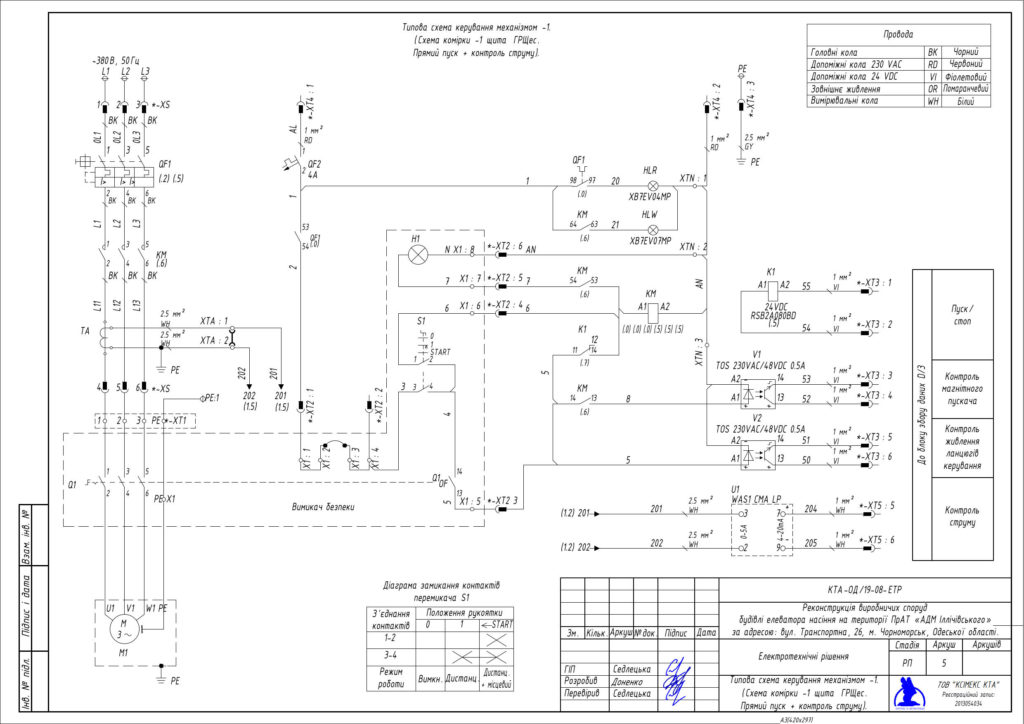

  • Принципиальные схемы управления;

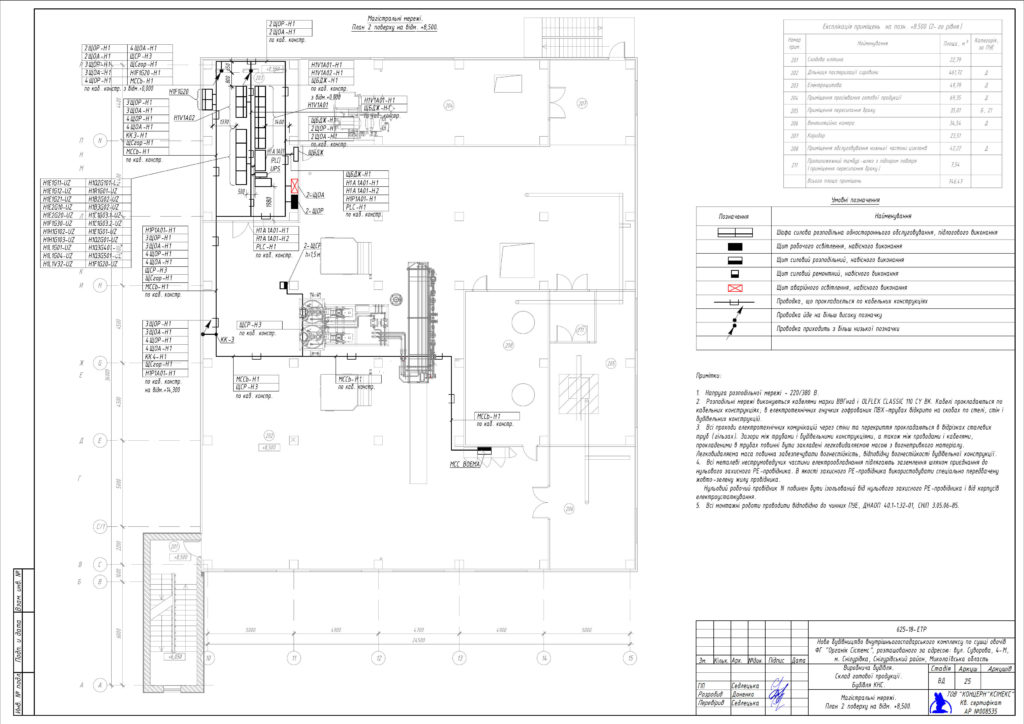

  • План размещения электрооборудования;
  • Планы осветительных и распределительных сетей, сетей заземления;
  • Кабельный журнал;
  • Спецификации оборудования и материалов;
  • Сметную документацию стоимости электрооборудования и электромонтажных работ.

Техническое задание

Важнейшим документом при проектировании является техническое задание. Техническое задание – это документ, в котором изложена исчерпывающая информация о том, как именно должна быть выполнена проектная документация. Техническое задание составляется в тесном сотрудничестве исполнителя и Заказчика и должно быть выполнено таким образом, чтобы:

  • Заказчик получил именно тот продукт, который он хотел получить;
  • Заказчик потратил на строительство минимальное и достаточное количество финансовых средств;
  • Исполнитель выполнил работу за минимальные и достаточные для этого сроки.

Пояснительная записка и расчет электрических нагрузок:

  • Электрические показатели объекта проектирования;
  • Краткое описание объекта проектирования;
  • Расчет электрических нагрузок;
  • Расчет устройств компенсации реактивной мощности;
  • Применяемые в проекте принципы приема и распределения электроэнергии;
  • Решения по учету электроэнергии;
  • Основные решения по прокладке всех электрических сетей;
  • Защитные мероприятия;
  • Решения по энергосбережению и охране окружающей среды.

Расчет электрических нагрузок нужен для того, чтобы получить исходные данные для правильного выбора основных элементов электрических сетей и обеспечить их безопасную эксплуатацию. На основании расчетов электрических нагрузок производится выбор элементов электрической сети. В частности, расчетная мощность (расчетный ток) служит основой при выборе номинальных токов защитно-коммутационных аппаратов и сечений токопроводящих жил проводов и кабелей в распределительных и групповых сетях.

Принципиальные электрические схемы

Принципиальные однолинейные электрические схемы дают самое раскрытое представление о том, как работает применяемое на объекте оборудование.



На принципиальных схемах отображаются все функциональные узлы электрической цепи, связи между ними, данные о применяемой проводке и т.д. Они служат основанием для разработки других документов проекта: кабельных журналов, электрических щитов и пультов, схем внешних соединений и т.п.

Кабельный журнал

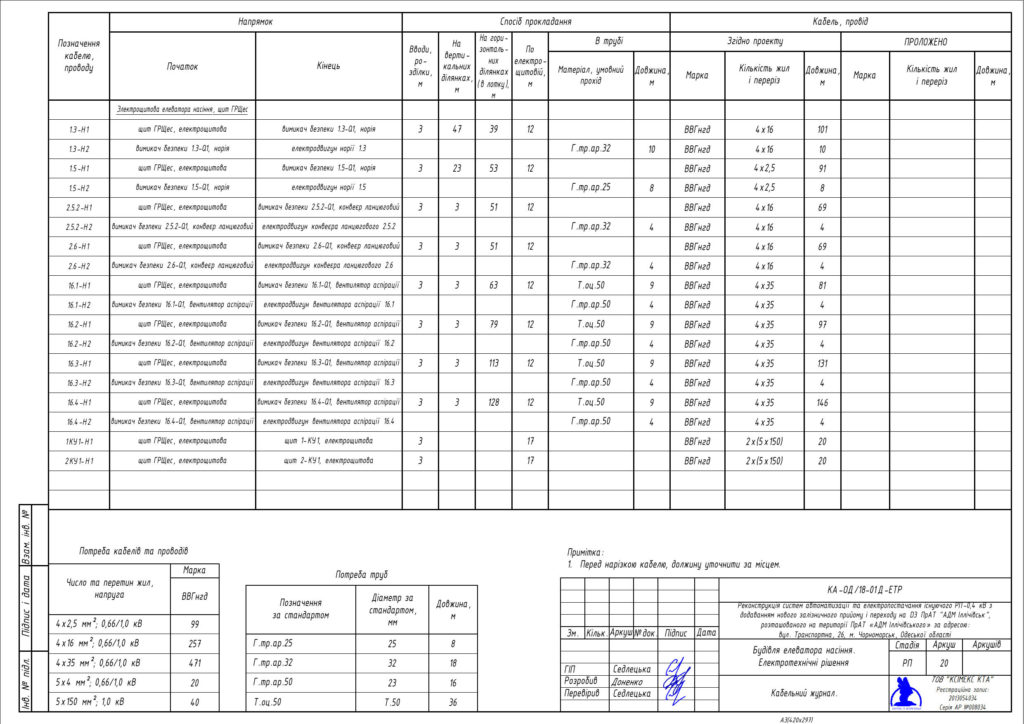

Кабельный журнал – это таблица, в которой указывают всю необходимую информацию о кабелях: марка, длина, способ прокладки, откуда и куда проложен кабель. Такая таблица наглядно отображает информацию по каждой кабельной трассе на объекте и облегчает работу электромонтажникам по их прокладке.

Планы прокладки электрических сетей и кабельных конструкций

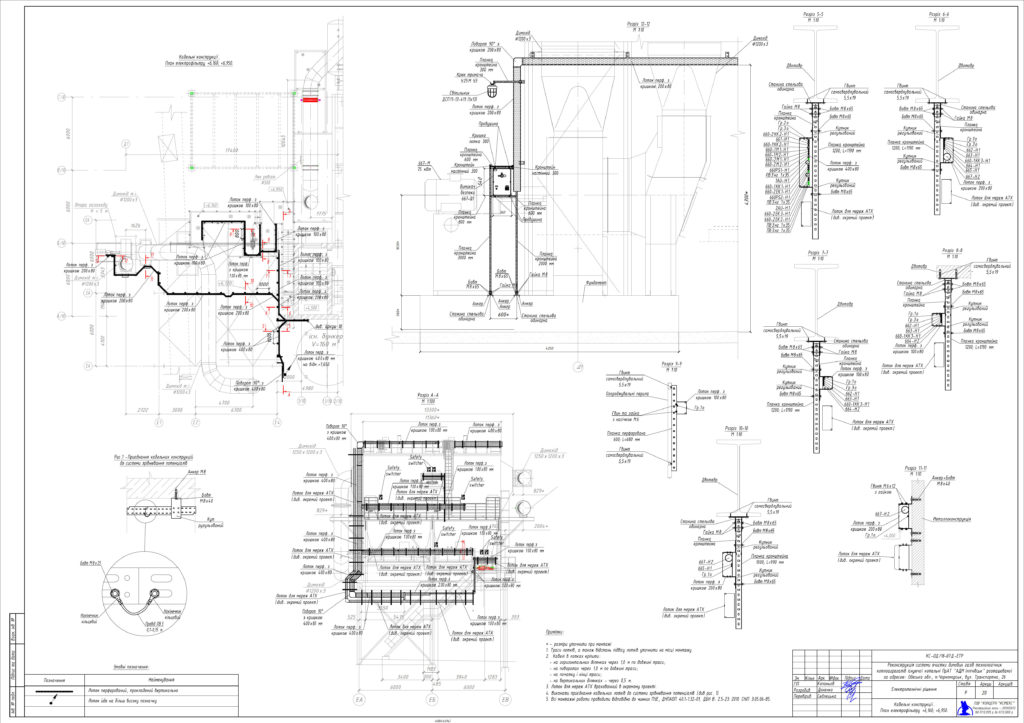

На планах прокладки кабельных трасс отображается расположения сетей и электрооборудования, электрических щитов, пультов, электроприборов и т.п. Планы представляют собой чертежи и разрезы помещений с указанием способов прокладки способов к конкретному электроприемнику на каждом конкретном участке.

Прокладку кабелей обычно выполняют в лотках или в коробах уложенных на кабельные конструкции.
Особенностью прокладки на лотках кабелей является защита от механических повреждений, хорошее размещение, удобство при монтаже, доступность для осмотра кабелей, хороший внешний вид.



Применение кабельных конструкций, лотков, коробов соответствующих исполнений, позволяет их использовать в сложных условиях эксплуатации.

Для каждого участка на чертеже выполняется разрез с расположением кабелей в лотках для того, чтобы минимизировать пересечения проводки и для быстрой ориентации по прокладке электрических сетей.

ВНУТРЕННЕЕ И НАРУЖНОЕ ЭЛЕКТРООСВЕЩЕНИЕ

Внутреннее освещение.

Электрическое освещение является важной составляющей частью любого задания, поскольку от него зависит комфорт и эффективность работы внутри помещений в штатном режиме, а при аварийной ситуации оно поможет спасти жизни людей.

При проектировании внутреннего электроосвещения учитывается назначение помещения. Это могут быть офисные помещения, жилые дома, торговые центры, магазины, больницы, промышленные цеха заводов и предприятий и пр. Во всех случаях при разработке освещения учитывается нормируемая освещенность согласно действующих норм и пожеланий заказчика, отделка помещений, создание теней колоннами, оборудованием или элементами интерьера. Все расчеты выполняются в программе DiaLux.

Продуманная система управления освещением позволяет рационально и комфортно пользоваться освещением. Управление освещением может выполняться по месту клавишными выключателями или кнопочными выключателями с использованием импульсных реле. Также возможно автоматизированное управление освещением от датчиков движения/присутствия, освещенности, по сценариям или расписанию
из системы умного дома или диспетчерского поста системы диспетчеризации (BMS).

Наружное освещение.

Для обеспечения безопасного передвижения людей и транспорта в темное время суток разрабатывается наружное освещение. Оно включает в себя комплекс светотехнических приборов – светильники и прожекторы, которые создают необходимую освещенность на поверхности, а также средства управления ими.

Управление наружным освещением выполняется, как правило, автоматически от сумеречного выключателя или в ручном режиме из диспетчерского поста. Для экономии электроэнергии возможно отключение части светильников в ночное время.
Выбор типа светильников и способов их установки, а также их расстановка дополнительно согласовываются с заказчиком для возможности создания необходимого ландшафтного дизайна.
Все расчеты наружного освещения проводятся в программе DiaLux, а итоговые визуализации прикладываются в проектную документацию.

Спецификация оборудования и материалов.

Спецификация оборудования и материалов – это очень важный раздел проектной документации. В спецификацию вносятся данные по комплектации всего электрощитового борудования, всех необходимых материалов для закупки и выполнения монтажных работ по проекту. Также на основании спецификации оборудования и материалов выполняется сметный расчет. Для этого в спецификации указываются необходимые данные по оборудованию и материалам: полное наименование с указанием технических характеристик, тип (серия), марка, артикул, ГОСТ (ТУ), завод-изготовитель, количество.
Многолетний опыт работы в такой ответственной сфере, как проектирование внутреннего электроснабжения позволяет нам производить обоснованный и эффективный отбор оборудования и материалов. Предпочтение отдается тем узлам и материалам, которые при адекватной стоимости показывают самую высокую надежность и отдачу. Устройства снижения потерь электроэнергии, коротких замыканий, сетевых перегрузок, а также элементы системы заземления, бесперебойного снабжения и безопасности используемого оборудования — это все составляющие проекта.
