Щиты ВРУ и АВР

ОБЛАСТЬ ПРИМЕНЕНИЯ И ОПИСАНИЕ ВРУ

Вводно-распределительные устройства (ВРУ) предназначены для приема, распределения и учета электроэнергии переменного тока систем с глухозаземленной нейтралью, а также для защиты линий от перегрузок и токов короткого замыкания. Устройства предназначены для установки в помещениях электрощитовых жилых и общественных зданий. Допускается применение ВРУ для других объектов с аналогичной схемой электроснабжения.

ВРУ разделяются на:

  • Вводные, для ввода и учета электроэнергии;
  • Распределительные, для распределения электроэнергии, применяются совместно с вводными;
  • Вводно-распределительные, для ввода, учета и распределения электроэнергии.

ВРУ обеспечивают:

  • Ввод трехфазной электрической сети напряжением 380/220 V частотой 50 Hz;
  • Распределение электроэнергии по трехфазным и/или однофазным цепям;
  • Защиту всех цепей от перегрузок и токов короткого замыкания;
  • Учет электроэнергии в трехфазной и однофазной цепях потребления;
  • Нечастые оперативные включения и отключения отходящих электрических цепей.

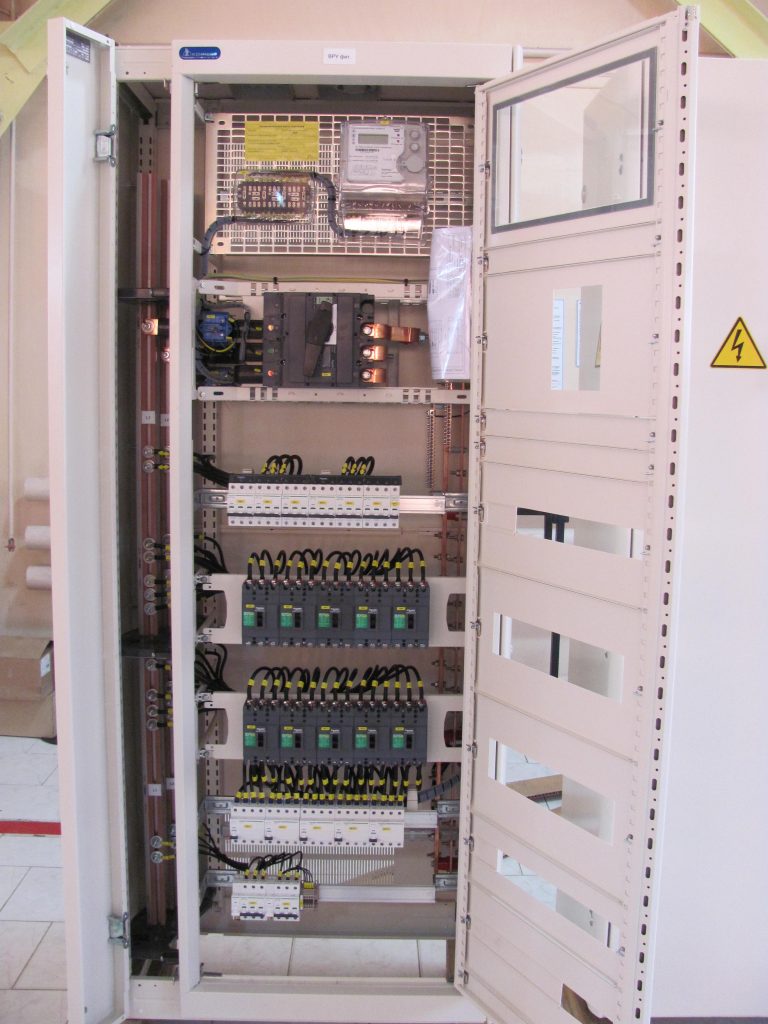

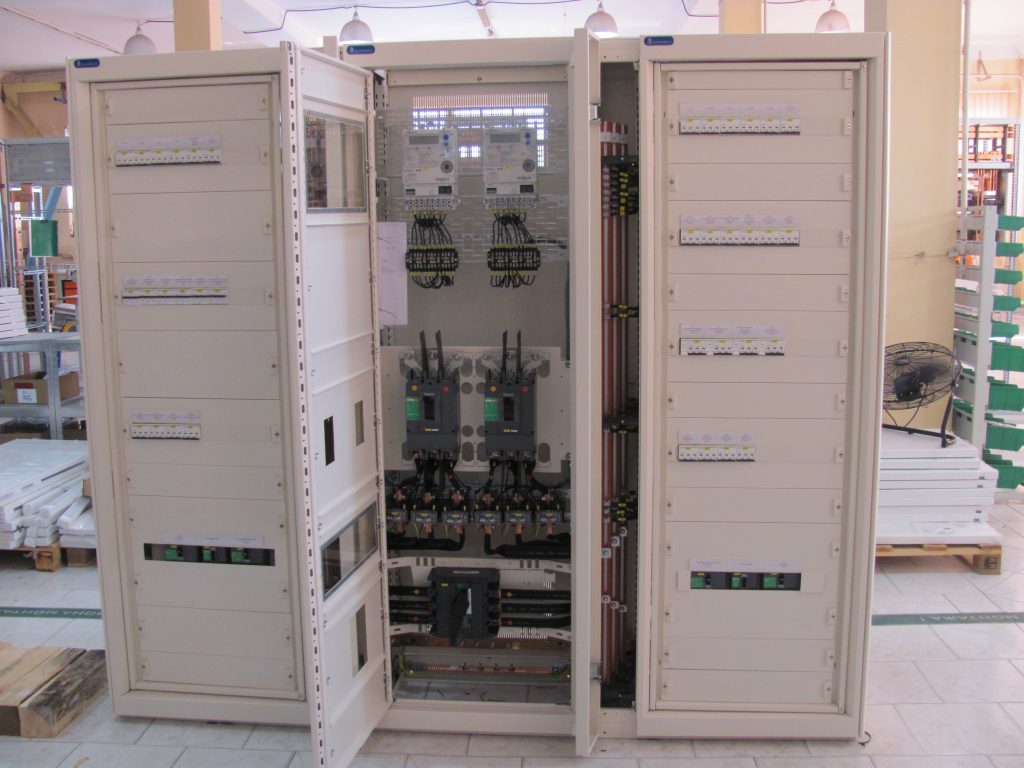

КОНСТРУКЦИЯ ЩИТА ВРУ

Металлическая конструкция электрощита ВРУ состоит из одного или нескольких каркасов, соединённых в ряд, на которые устанавливаются различные панели и двери. Шкафы могут изготавливаться навесного (до 100 А) или напольного исполнения (до 630 А). Конструкция шкафа обеспечивает возможность ввода и вывода питающих и отходящих линий как сверху, так и снизу. Все элементы конструкции, а также, функциональные блоки рассчитаны и протестированы с учётом рабочих характеристик коммутационных аппаратов. Это обеспечивает надёжность работы электроустановки и оптимальную безопасность для обслуживающего персонала.

ОБЛАСТЬ ПРИМЕНЕНИЯ И ОПИСАНИЕ АВР

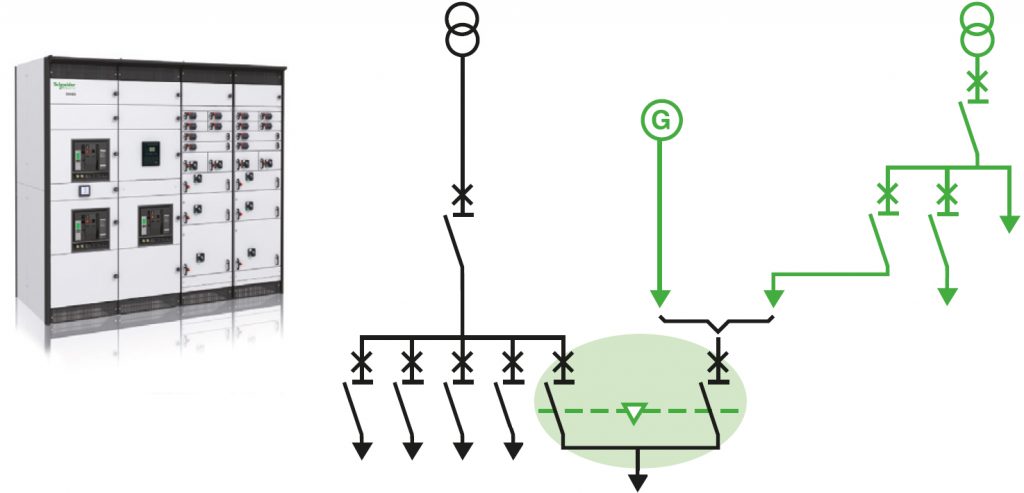

Щиты автоматического включения резервного питания (АВР) служат для восстановления питания потребителей путем автоматического присоединения резервного источника питания при отключении рабочего источника питания, приводящем к обесточиванию электроустановок потребителя, либо для автоматического включения резервного оборудования при отключении рабочего оборудования, приводящем к нарушению нормального технологического процесса.

АВР широко используются в системах электроснабжения на промышленных предприятиях, объектах связи и транспорта для обеспечения надежности электроснабжения потребителей 1-й и 2-й категории.

медицинские центры

морские порты

аэропорты

АВР разделяются на:

  • с восстановлением и без;
  • на два ввода, три ввода и более;
  • с приоритетным вводом, без приоритетного ввода и с изменяемым приоритетом;
  • с возможностью запуска ДЭС и без;
  • односекционный, двухсекционный и многосекционный;
  • на контакторах, моторизированных рубильниках или автоматических выключателях.

Щиты АВР обеспечивают:

  • постоянный контроль наличия напряжения в цепях основного и резервного источников питания;
  • непрерывное сравнение текущих значений напряжения основного и резервного источников питания с заранее заданными максимальным и минимальным допустимыми значениями отклонения напряжения от номинального;
  • постоянный контроль правильности чередования фаз основного и резервного источников сетевого питания;
  • автоматическое восстановление электропитания потребителей электрической энергии путем присоединения резервного источника питания в случаях пропадания напряжения основного источника питания, выходе его за заданные пределы или изменения чередования фаз;
  • автоматическое восстановление доаварийной схемы питания электроустановок потребителя с заданной выдержкой времени после восстановления основного источника питания;
  • отказ от использования основного или резервного питания;
  • визуальный контроль наличия напряжений основного и резервного вводов, включения контакторов, коммутирующих нагрузку на основной либо резервный источники питания, а также нарушения фазировки сетевых напряжений.

На сегодняшний день мы выполнили поставку и установку щитов ВРУ и АВР более чем на 30 объектов жилищного и коммерческого строительства. Для каждого объекта была выяснена объективная необходимость, параметры и требования к оборудованию, которое мы спроектировали и изготовили.

Щиты ВРУ и АВР, широко применяемые в жилищном секторе с легкостью могут стать частью системы интеллектуального управления здания. Даже в случае, если Вам потребуется согласование работы щитов, поставленных разными компаниями — мы сможем интегрировать наши системы с наименьшими затратами времени и финансов.

Варианты выполнения можно увидеть в разделе с нашими реализованными проектами

Торгово-офисные и бизнес-центры:

  • ТОЦ Кадорр ул.Екатерининская;
  • Бизнес-центр «Kadorr» Французский бульвар;
  • Бизнес-центр «Ольвия»;
  • и др.

Жилые комплексы:

  • Кадорр-групп
  • СК Будова
  • СК Гефест
  • и др.
