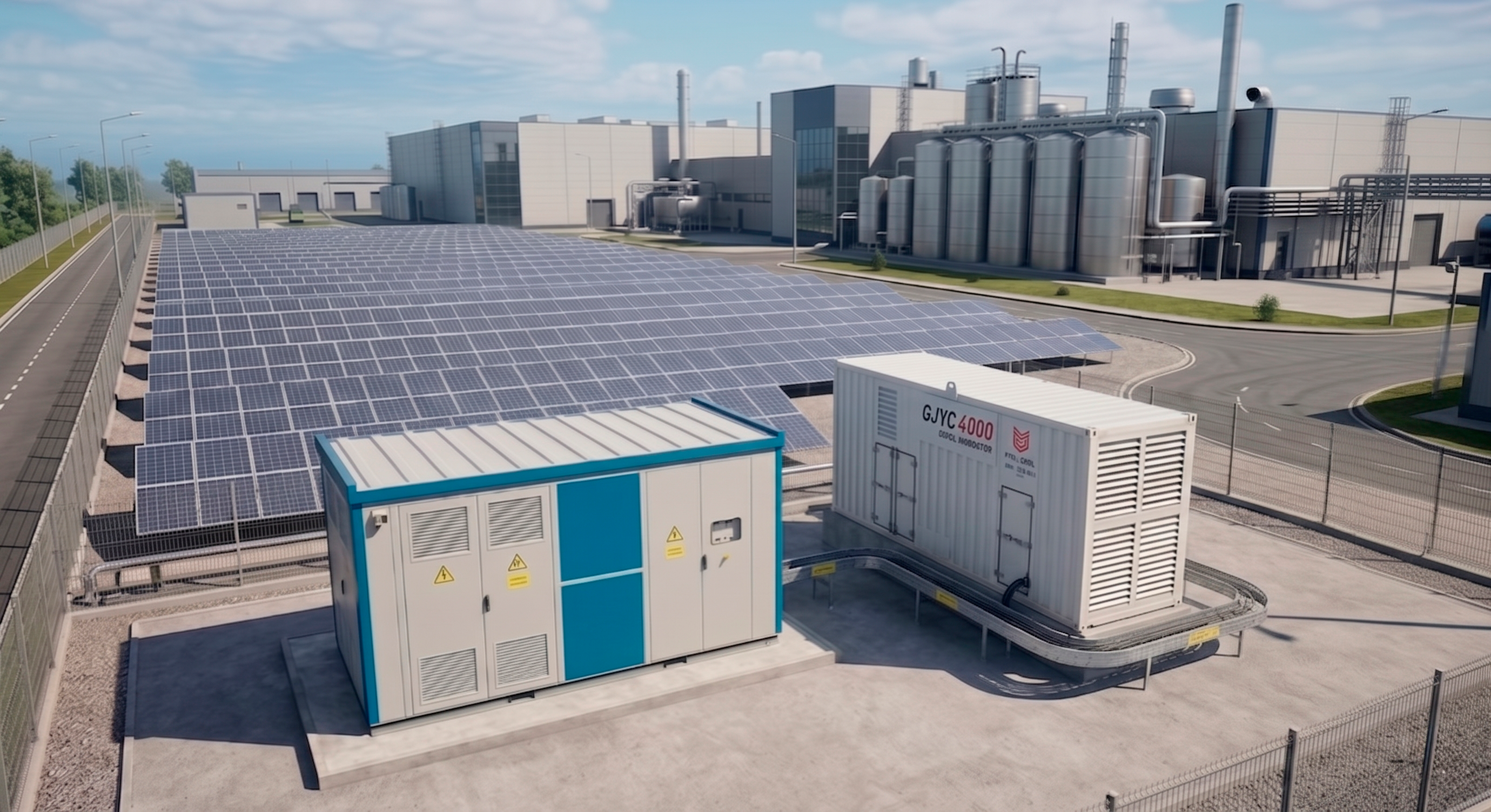

Внедрение системы Microgrid на базе оборудования DEIF для одного из предприятий пищевой промышленности в Украине

Условия и вызов

Производственный цикл предприятия требует высокой надежности электроснабжения. Исходные условия на объекте включали:

  • Внешняя сеть 10 кВ: Разрешенная мощность — до 3 МВт.
  • Собственная генерация (СЭС): Солнечная электростанция мощностью 1,2 МВт, работающая параллельно с сетью по стороне 0,4 кВ.
  • Резервная генерация в виде (ДГУ): Дизель-генератор мощностью 1 МВт (10 кВ) для аварийного режима.

Проблема:

Существующая схема не позволяла использовать преимущества СЭС при работе от дизель-генератора. При отключении внешней сети СЭС также отключалась, что приводило к нерациональному расходу дизельного топлива в дневное время и повышало себестоимость продукции.

Задача:

Создать интеллектуальную систему управления (Microgrid), которая объединит все источники (Сеть, ДГУ, СЭС) и обеспечит их совместную параллельную работу в любых комбинациях для максимальной экономии и надежности.

Реализованное решение

Специалисты КСИМЕКС спроектировали и внедрили систему Microgrid на базе передовых контроллеров компании DEIF (Дания).

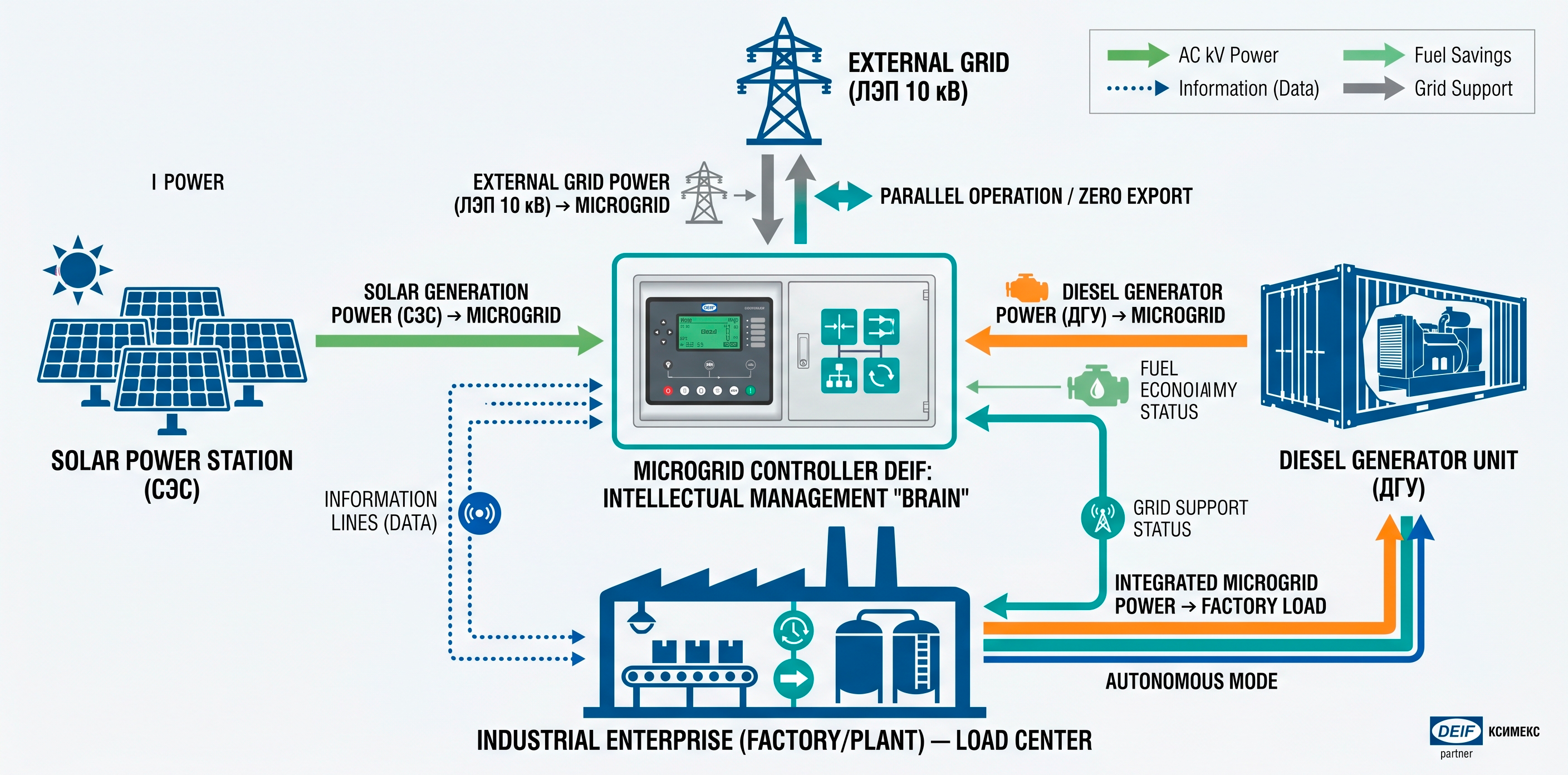

Архитектура системы:

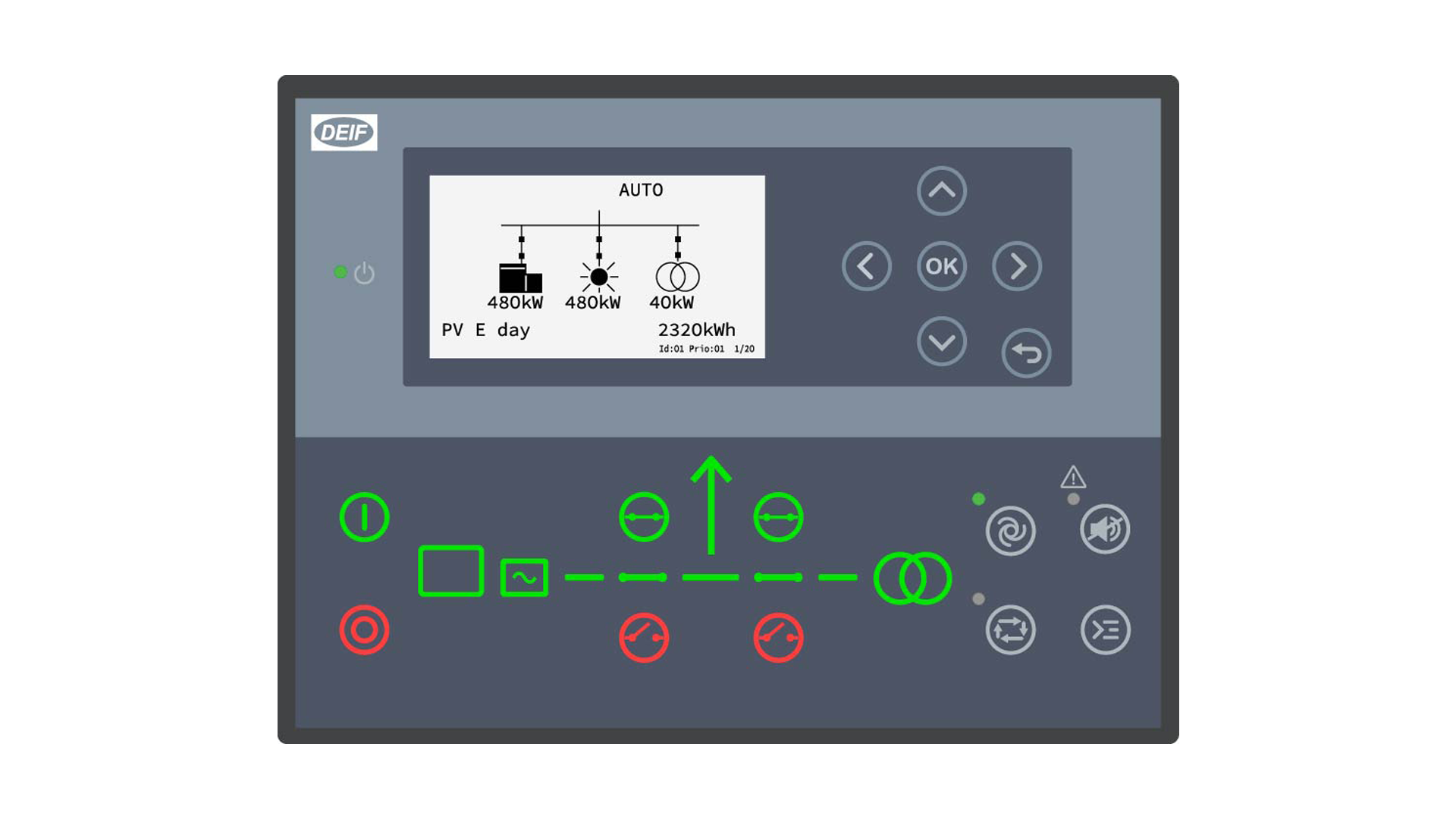

  • Генераторный контроллер (AGC 150): Управляет дизель-генератором (ДГУ).
  • Сетевые контроллеры (AGC 150 Mains): Установлены на двух вводах 10 кВ для контроля сети и управления вводными выключателями.
  • Контроллер СЭС (ASC-4 Solar): Ключевой элемент, интегрирующий солнечную станцию в общую сеть.

Все контроллеры объединены в единую сеть управления, что позволяет системе принимать мгновенные решения в зависимости от текущей нагрузки и наличия солнца.

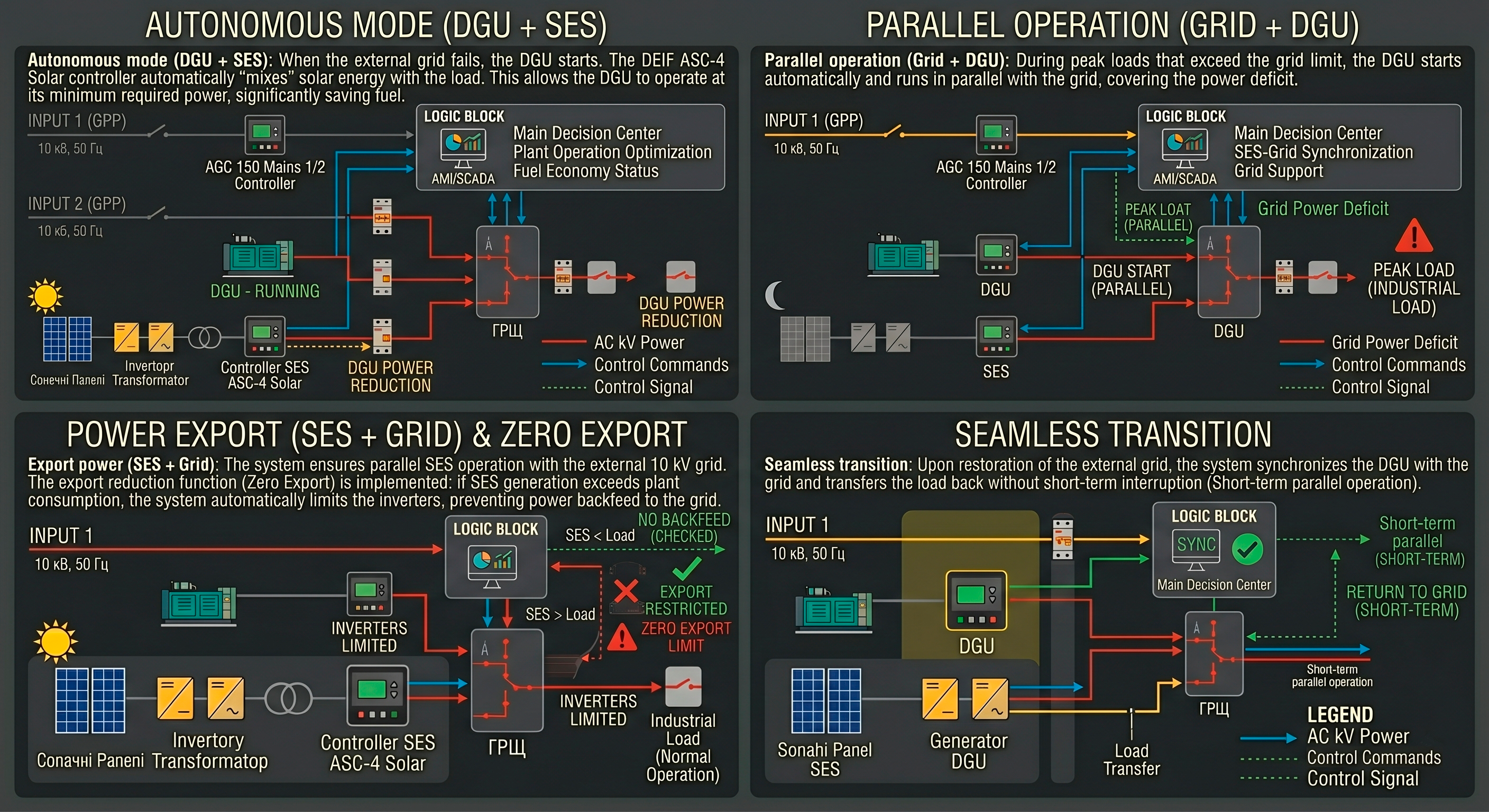

Режимы работы системы

 1. Автономный режим (ДГУ + СЭС): При пропадании внешней сети запускается ДГУ. Контроллер DEIF ASC-4 Solar автоматически «подмешивает» энергию от солнечной станции к нагрузке. Это позволяет ДГУ работать на минимально необходимой мощности, значительно экономя топливо.

 2. Параллельная работа (Сеть + ДГУ): В периоды пиковых нагрузок, превышающих лимит от сети, ДГУ запускается автоматически и работает параллельно с сетью, покрывая дефицит мощности.

 3. Экспорт электроэнергии (СЭС + Сеть): Система обеспечивает параллельную работу СЭС с внешней сетью 10 кВ. При этом реализована функция сокращения экспорта (Zero Export): если выработка СЭС превышает потребление завода, система автоматически ограничивает инверторы, не допуская перетока энергии во внешнюю сеть

 4. Бесшовный переход: При восстановлении внешней сети система синхронизирует ДГУ с сетью и переводит нагрузку обратно без кратковременного отключения (Short-term parallel operation).

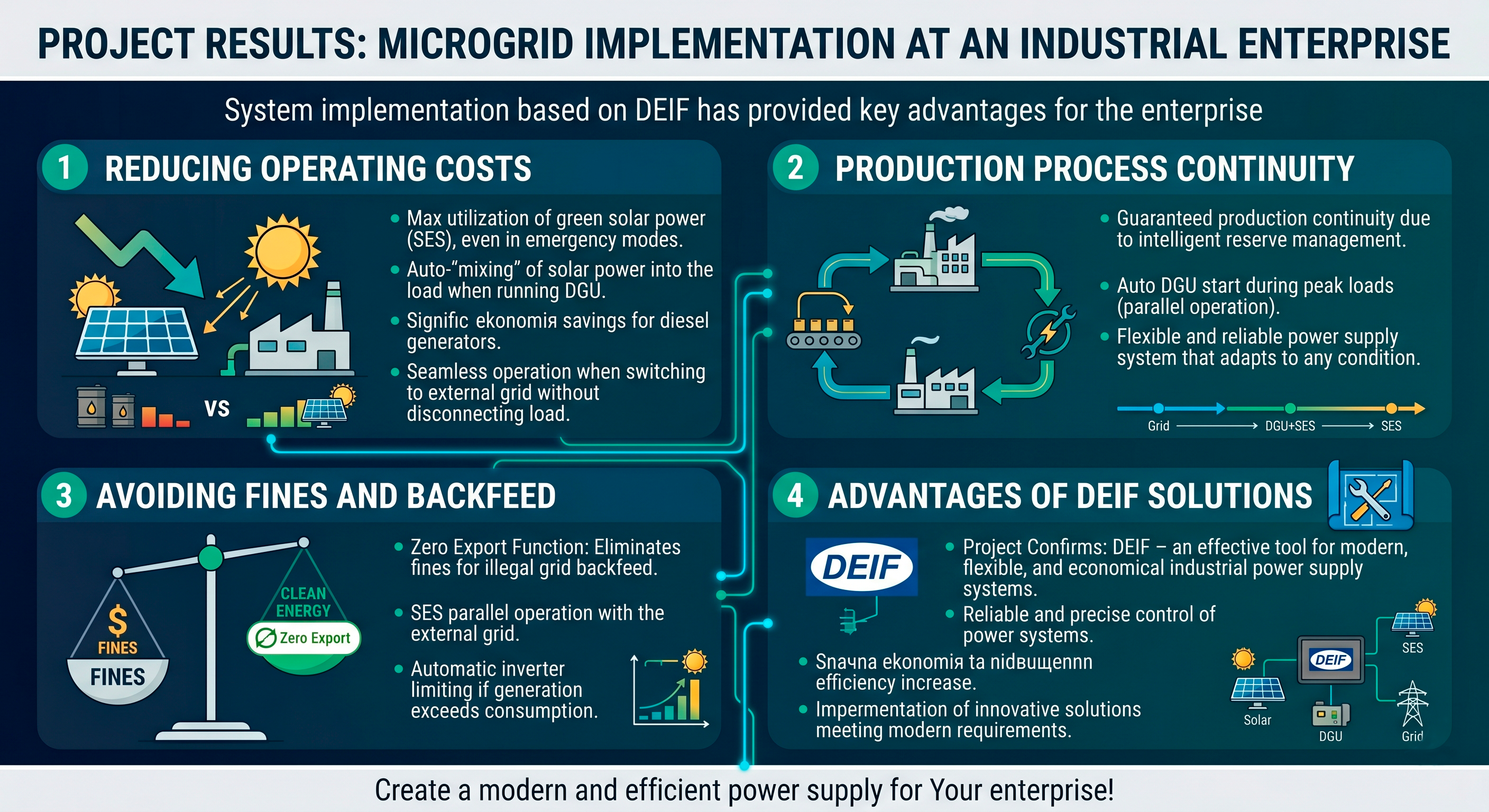

Результаты проекта

Внедрение системы Microgrid на базе DEIF позволило предприятию:

  • ✅ Снизить операционные расходы за счет максимального использования «зеленой» энергии СЭС даже в аварийных режимах.
  • ✅ Гарантировать непрерывность производственных процессов благодаря интеллектуальному управлению резервами.

✅ Исключить штрафы за несанкционированный переток энергии в сеть за счет функции Zero Export

Этот проект подтверждает, что решения DEIF являются эффективным инструментом для создания современных, гибких и экономичных систем электроснабжения промышленных предприятий.
