Интеллектуальная система управления парком дизель-генераторов общей мощностью 10 МВт на базе DEIF

Реализация системы синхронизации генераторов аварийного электроснабжения цеха металлургического предприятия с использованием контроллеров Deif.

зва001

Вызов и текущая ситуация

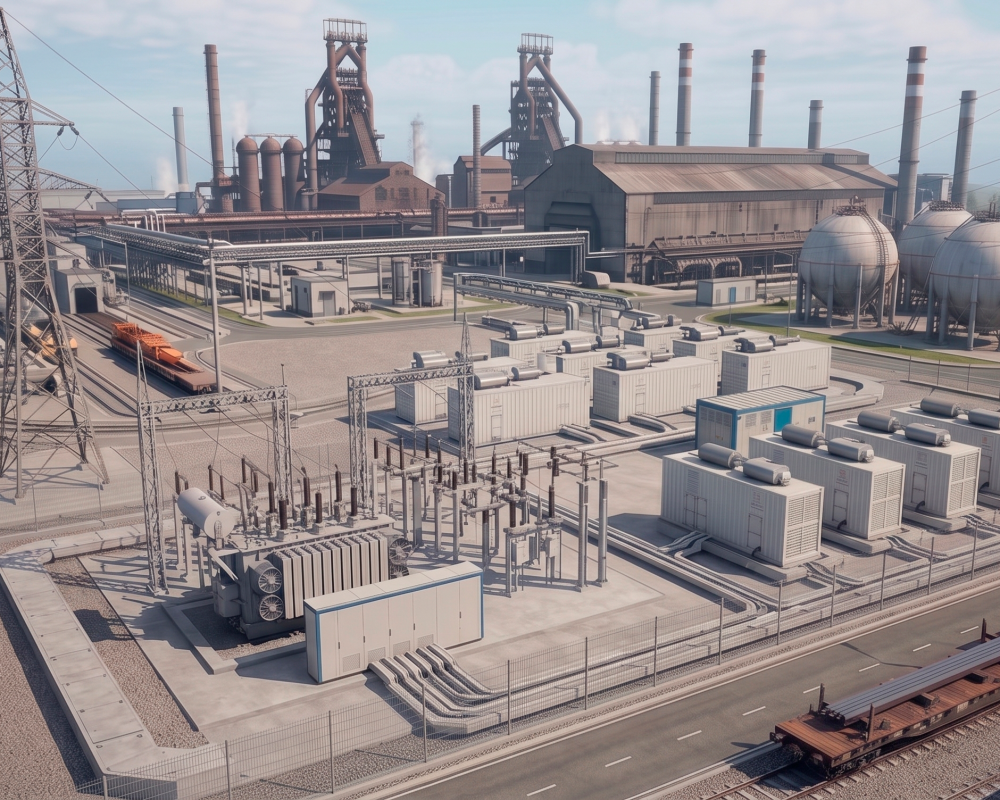

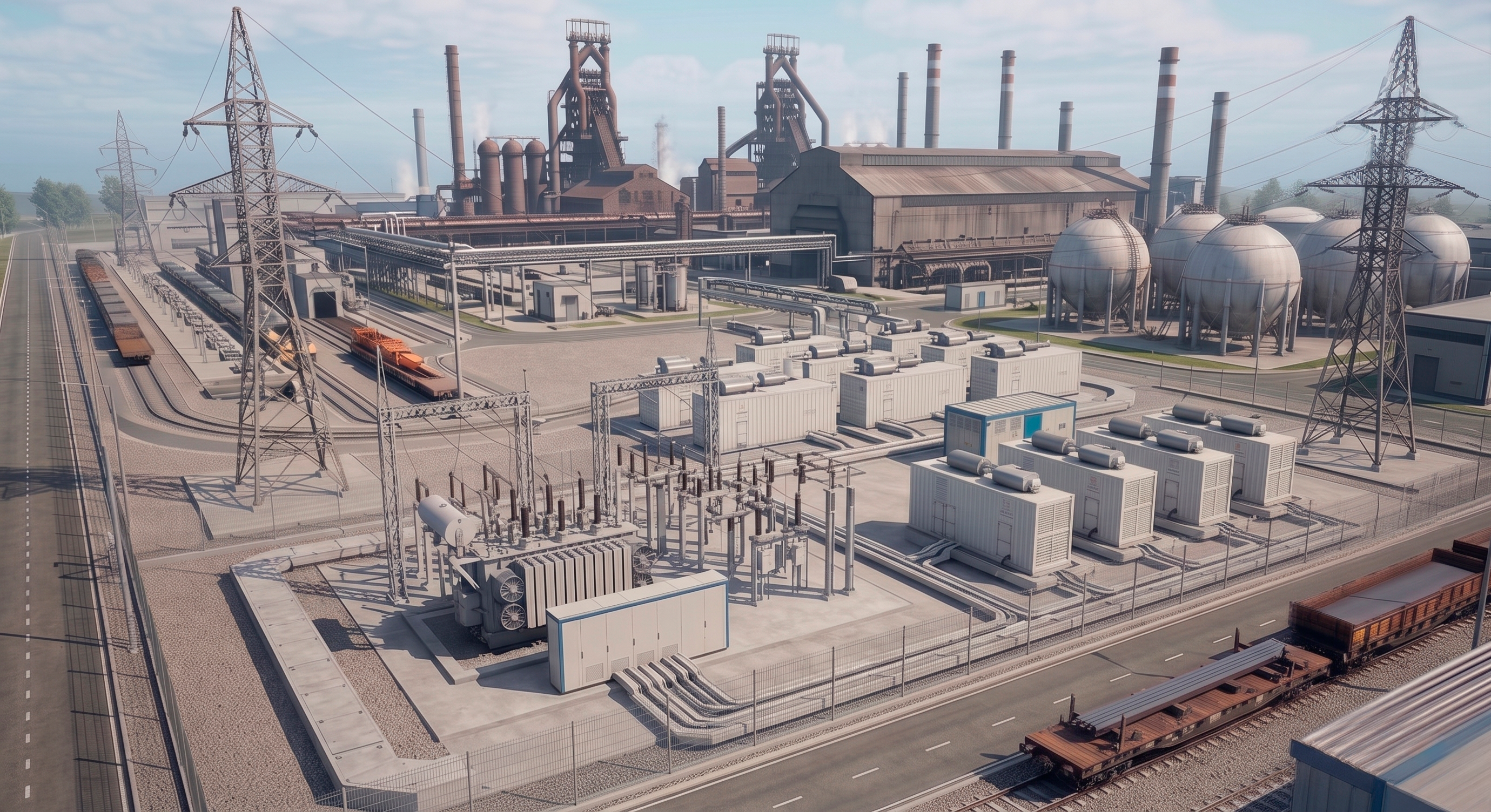

Для защиты от полного отключения электроснабжения (блэкаута) предприятие установило мощную систему аварийной генерации — 10 дизель-генераторов (0,4 кВ) мощностью по 1 МВт каждый. Они были подключены к сети 6 кВ через три повышающих трансформатора.

Изначальная система управления имела существенные ограничения:

  • Позволяла генераторам работать параллельно между собой только в «островном» режиме (полное отключение от сети).
  • Синхронизация с сетью была возможна только для отдельных агрегатов (режим Fixed Power).
  • Переходные процессы сопровождались колебаниями напряжения, создавая риски для чувствительного технологического оборудования.
  • Эксплуатация требовала постоянного присутствия персонала и ручного вмешательства.

Задача

Создать единую, полностью автоматизированную систему, которая объединит все десять генераторов в централизованный комплекс с возможностью гибкой и безопасной синхронизации с высоковольтной сетью предприятия.

зва004
зва003

Решение KSIMEX

Наши специалисты разработали и внедрили централизованную систему синхронизации и управления на базе передовых контроллеров DEIF.

Ключевые инновации проекта

  • Режим Load Take Over: обеспечивает плавную (бесшовную) передачу нагрузки с основной сети на генераторы и обратно без скачков напряжения.
  • Режим Peak Shaving: позволяет генераторам работать параллельно с сетью с ограничением потребления мощности из внешней сети.
  • Оптоволоконная сеть: поскольку площадка генераторов расположена на значительном удалении от диспетчерской, был развернут высокоскоростной оптический канал связи.

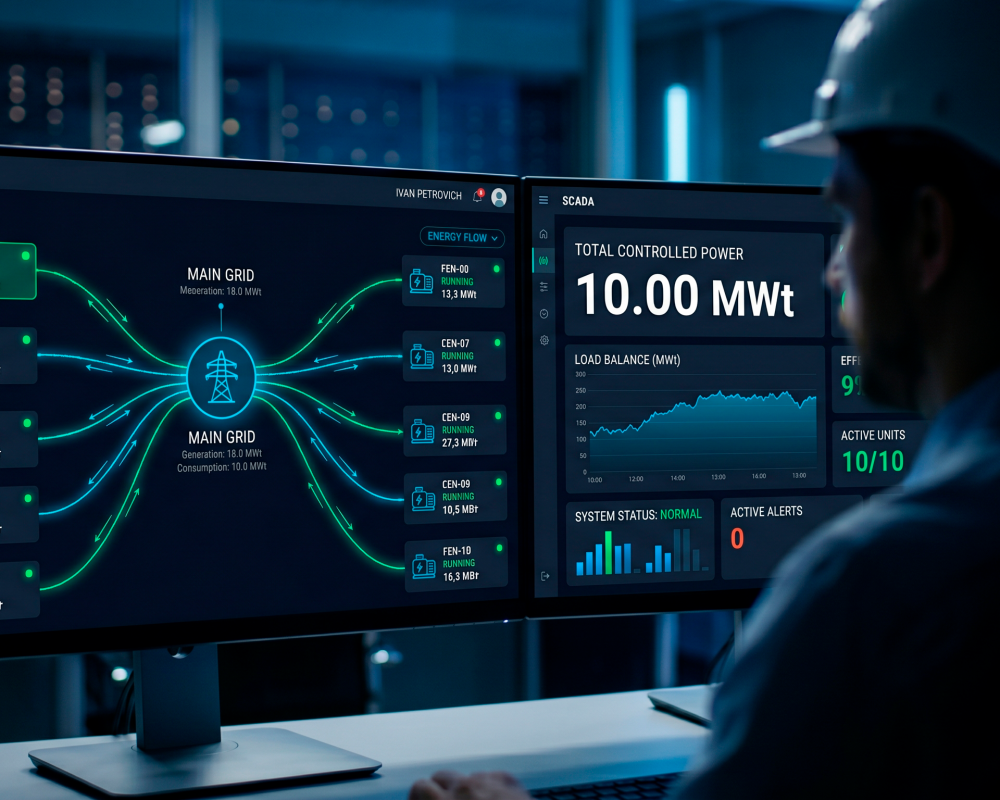

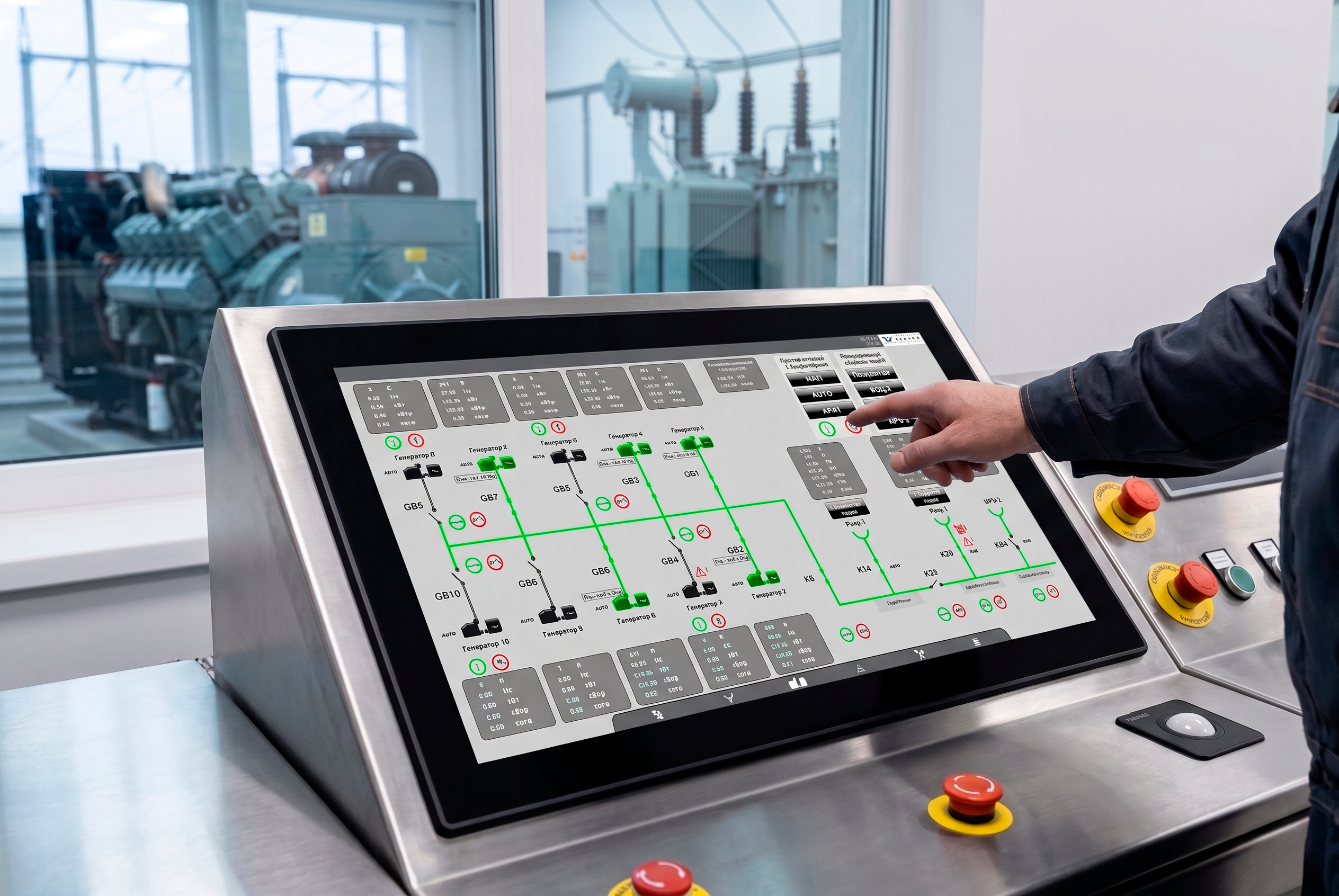

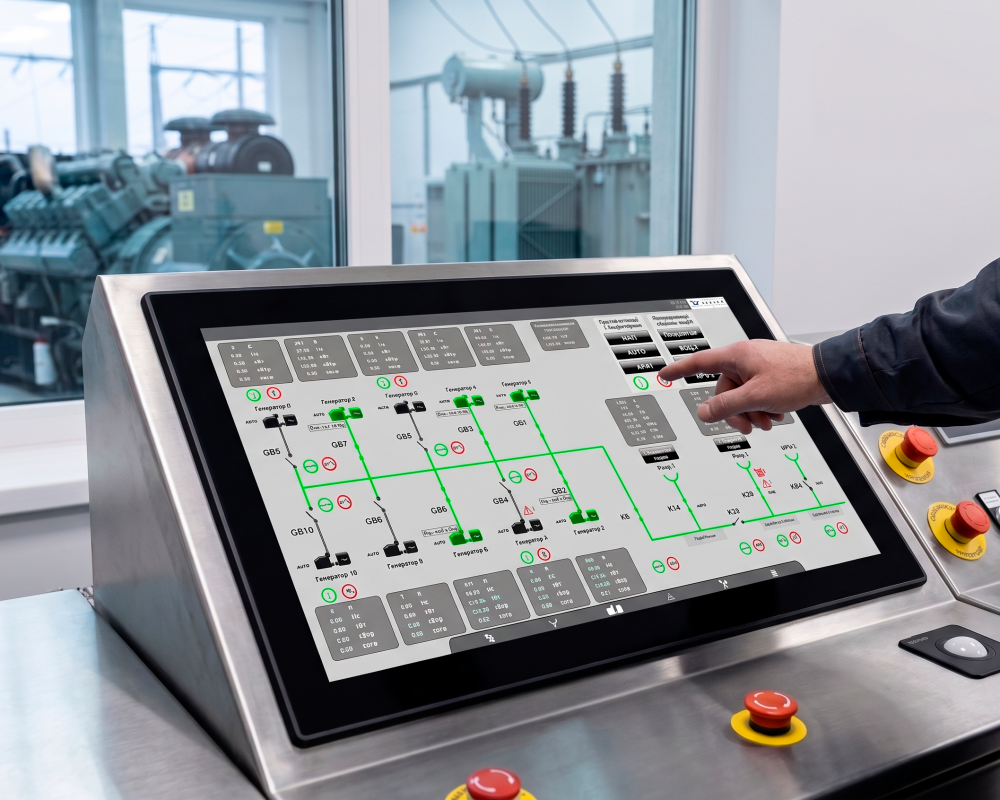

  • Современная SCADA-система: оперативный персонал получил полный визуальный контроль над всей энергосистемой цеха, включая архивирование событий и удобный выбор режимов. Централизованное управление реализовано на базе операторской панели DEIF AGI 400.
зва002

Ключевые инновации проекта

Успешные испытания с полной имитацией отключения линии 150 кВ подтвердили эффективность решения:

  • Нулевое время простоя: обеспечен гарантированный бесшовный переход на резервное питание без остановки производственных линий.
  • Автономность: устранена необходимость постоянного присутствия персонала возле генераторов. Система самостоятельно принимает решения в зависимости от состояния сети.
  • Эксплуатационная гибкость: предприятие получило инструмент для эффективного балансирования собственного энергопотребления и генерации.

Этот проект подтверждает, что контроллеры DEIF являются идеальным решением для критической инфраструктуры, где недопустима даже секундная потеря электроснабжения.
