Щиты собственных нужд ЩСН

ОБЛАСТЬ ПРИМЕНЕНИЯ И ОПИСАНИЕ ЩСН

Предназначены для приема и распределения электроэнергии от трансформаторов собственных нужд на электростанциях (в том числе атомных), подстанциях и энергетических объектах напряжением до 750 кВ. С помощью таких щитов производят распределение электрической энергии между приёмниками при питании от трансформаторов собственных нужд. На отходящих линиях устанавливаются автоматические выключатели различных номиналов. Окружающая среда должна быть невзрывоопасна, не содержать токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих уровень изоляции вне допустимых пределов.

Щиты ЩСН обеспечивают:

  • Прием и распределение электроэнергии от нескольких вводов;
  • Защиту отходящих линий;
  • Автоматический ввод резерва при пропадании напряжения на одном из питающих вводов;
  • Учет электроэнергии;
  • Передачу дискретных сигналов о состоянии вводных, секционного и отходящих автоматических выключателей в систему диспетчеризации;
  • Возможность дистанционного управления вводными и секционным выключателями, как дискретными сигналами управления, так посредством передачи данных по промышленной сети.

При помощи щитов собственных нужд запитывают:

  • Шкафы питания приводов выключателей;
  • Обогрев шкафов наружной установки;
  • Шкафы охлаждения автотрансформаторов (трансформаторов);
  • Зарядные устройства;
  • Блоки аварийного освещения;
  • Насосы пожаротушения;
  • Шкафы питания цепей электромагнитной блокировки разъединителей;
  • Вентиляция и обогрев ОПУ;
  • Наружное освещение;
  • Связь, АСУ ТП.

КОНСТРУКЦИЯ ЩИТОВ ЩСН

Как правило, щиты ЩСН состоят из нескольких панелей:

Панели ввода, секционирования и вводно-секционные
Вводные и секционные автоматические выключатели на токи 1000А и выше размещаются в отдельных панелях. Для автоматических выключателей на токи 630А и ниже, мы можем предложить размещение в общей вводно-секционной либо вводно-распределительной панели.
По запросу нами выполняется комплектация щита ЩСН устройством АВР: вводные и секционные выключатели оснащаются мотор-редукторами и необходимыми контактами состояния. Непосредственно АВР может быть реализован, как с помощью релейно-контакторной схемы, так и с помощью программируемого контроллера, который кроме основных функций по управлению АВР может выполнять также функции удаленного сбора данных.





Панели распределения

Содержат автоматические выключатели для защиты отходящих кабелей. Размещение автоматических выключателей в панелях обычно регламентируется проектной документацией или заданием заводу-изготовителю.



Исполнение отходящих автоматических выключателей (стационарные, втычные и выкатные), тип обслуживания шкафов (одностороннее или двухстороннее), форма секционирования и внутреннего разделения, требования по сейсмостойкости, а также другие специальные требования к щиту мы реализовываем в строгом соответствии с заданием заводу-изготовителю и проектной документацией.

РЕШЕНИЯ ОТ «КОНЦЕРН «КСИМЕКС»

Сборка щитов собственных нужд выполняется нами на базе конструктива Spasial SF (Schneider Electric), однако по желанию заказчика мы можем выполнить сборку на конструктиве Prisma Plus P, Rittal и др. При проектировании и изготовлении щитов ЩСН учитываются требования стандартов и пожелания заказчиков.

По запросу шкафы могут быть выполнены в сейсмостойком исполнении, подтвержденном сертификатом независимой лаборатории, что особенно актуально для применения в атомной энергетике. Для химических производств, требующих повышенную коррозионную стойкость, наша компания также может изготовить требуемое исполнение.

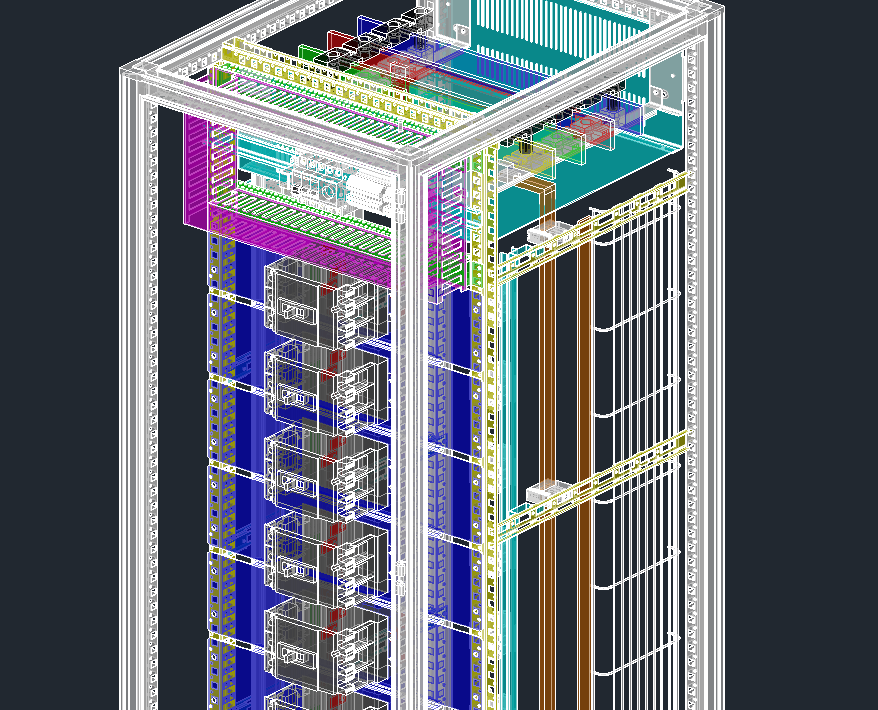

Детальная проработка конструкции щитов ЩСН с использованием 3D моделирования всей сборки щитов или отдельных узлов позволяет реализовать лучшие решения по размещению оборудования, а также избежать ошибок размещения оборудования и токоведущих шин во время сборки и обеспечить наиболее комфортный доступ во время обслуживания.

Отдельно стоит отметить, что на сегодняшний день мы можем предложить и рекомендовать лучшую реализацию схемы АВР на базе программируемого реле Siemens Logo 8. При незначительном увеличении общей стоимости щита по сравнению с реализацией релейно-контакторной схемы заказчики получают невероятный прирост функциональности и диагностирования состояния АВР.

Программа управления АВР, разработанная нашими специалистами, в любой момент может быть откорректирована под изменившиеся нужды заказчика, причем существует возможность удаленного обновления ПО. Встроенный в модуль управления АВР текстовый дисплей отображает текущее состояние АВР, изменяемый цвет подсветки дисплея акцентирует внимание на серьезных повреждениях и авариях, требующих участия обслуживающего персонала. С помощью встроенной клавиатуры можно изменять установки срабатывания и восстановления АВР, перелистывать диагностические сообщения, менять язык сообщений. Логический модуль АВР оснащен Ethernet и Web-сервером, с помощью парольного доступа можно выполнить вход, как с обычных компьютеров, так и с мобильных телефонов и планшетов.

Таким образом, мы предлагаем своим заказчикам лучшие решения для реализации наиболее сложных и ответственных распределительных щитов.
