Ячейки КСО-393 собственного производства
ОБЛАСТЬ ПРИМЕНЕНИЯ И ОПИСАНИЕ
Решения от «КОНЦЕРН «Ксимекс»
Простота исполнения ячеек КСО нашего производства позволяет обслуживающему персоналу на интуитивном уровне быстро выполнять оперативные переключения, а интеграция современных систем защиты в состоянии заблокировать органы управления от ошибочных действий персонала. При этом гарантируется целостность самого оборудования, минимизация ошибочного обесточивания объектов энергопотребления и самое важное – это безопасность специалистов, прибывших на место выполнения оперативных переключений.

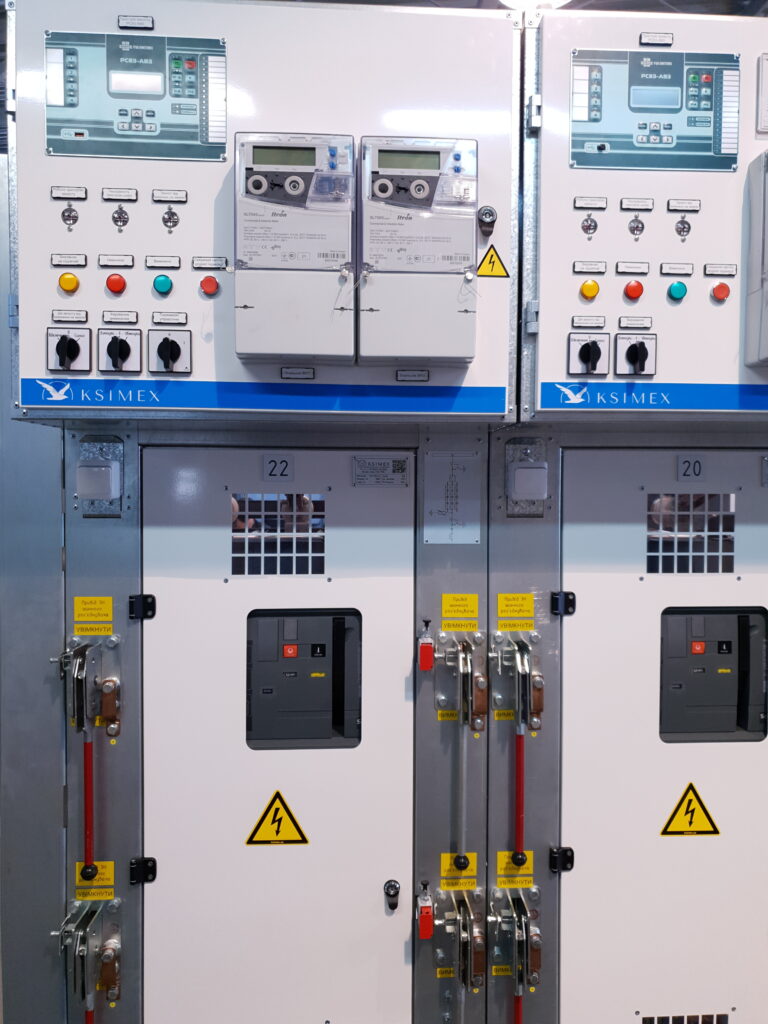

Максимальная визуализация органов управления шинных и линейных аппаратов управления в совокупности с наружными элементами механических и электрических блокировок, позволяют даже визуально максимально быстро оценить текущее состояние каждой ячейки КСО и всей схемы РП в целом, принять технически верное решение по дальнейшим оперативным действиям.
Важную роль в надежности и безопасности данного изделия играют узлы силовой коммутации (выключатели и контакторы) и узлы защиты (блоки РЗиА).
Опыт применения и компетенция нашей компании позволяют нам реализовать самые разнообразные комбинации производителей силовой коммутации и блоков защиты.
Мы имеем доступ и возможности применять в своих решениях как выключатели ведущего мирового производителя – Schneider Electric Ind. распространенной серии Evolis, EasyPact EXE, серии выключателей на большие номинальные токи и токи КЗ марки LF (6-10кВ), SF (20-35кВ), серии специализированных генераторных выключателей VAH и вакуумных контакторов Rollarc, так и широкий ассортимент других, ведущих, мировых производителей.
Так, к примеру, есть возможность применения широко распространенных в последнее время выключателей корейской фирмы LS, серии Susol VL. Универсальность наших возможностей позволяет оптимизировать складскую номенклатуру ЗИП клиента, сохранив максимально уже созданную «экосистему» распределения на предприятии в целом, при этом конечный продукт обязательно будет подвергнут всему циклу приемосдаточных испытаний.

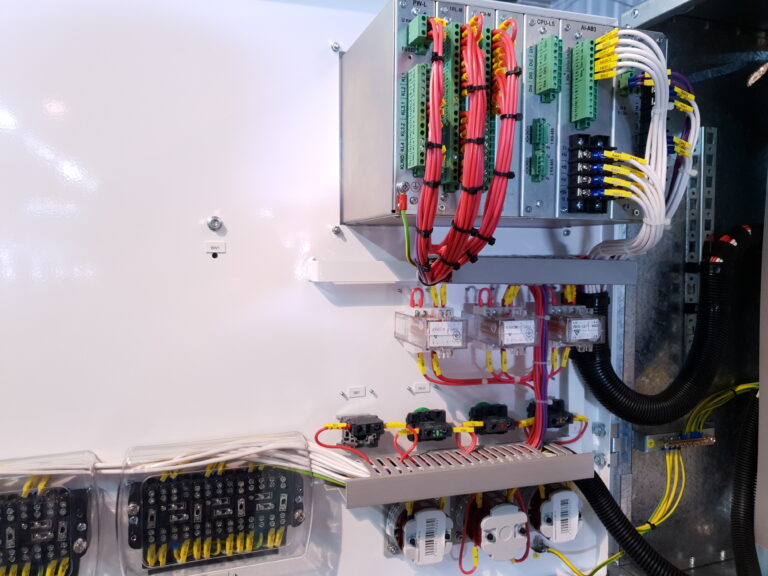

Все вышеперечисленные возможности вариации силовых модулей коммутации могут быть комбинированы с предпочтительными типами устройств релейной защиты. Мы имеем компетентность в применении блоков РЗиА от Schneider Electri Ind. (Sepam, MiCOM, Easergy, VAMP), также известны и нами применялись на разных объектах блоки ТМ АВВ и SIEMENS, БМРЗ, ЭКРА, МРЗС, и ДИАМАНТ, узкоспециализированные модули АЛЬТРА от ИМСКОЕ.
Современная оснащенность собственной электротехнической лаборатории позволяет нам провести самый полный комплекс электротехнических испытаний, выполнить наладку релейной защиты, выдать протоколы проведенных испытаний.
Наша цель – это не производство ячеек среднего напряжения в новом и абсолютно эксклюзивном исполнении, с индивидуальными размерами без возможности быть дополненными или дополняемыми к уже существующим на объекте распределительным устройствам, а создание максимально адаптированной к существующим, стандартным размерам ячейки и интеграцией в нее новых современных систем защиты, управления и безопасности.
Особое внимание при разработке ячеек было уделено непосредственно несущей конструкции. Повышенная толщина металла, применение оцинкованных элементов в 97% всей ячейки, бессварное решение с удвоенными толщинами ответственных силовых элементов конструкции – это не только залог долговечности конструкции, но и запас по безопасности и динамической стойкости в аварийных ситуациях, а значит и повышение защиты обслуживающего персонала. Поэтому факторы: долговечность, качество, устойчивость к аварийным ситуациям, обеспечение безопасности обслуживающего персонала, удобство эксплуатации для нас являются приоритетными.
Особо хотим отметить преимущество бессварного решения, хотя имеем все возможности и для типового, сварного. Действительно, применение нашего решения требует более трудоемкой и технологичной инженерной проработки на первоначальном проектировании, большего количества точек дополнительного заземления основной конструкции, более продуманной системы межпанельных соединений и схемы подбора специальных узлов фиксации.
В цельносварных конструкциях аналогичных ячеек над такими вещами разработчики не задумываются, выполняя все однотипно. Применяемое нами бессварное решение, дает неоспоримое преимущество — возможность производить модернизацию ячейки или замену внутреннего коммутационного оборудования с минимальными затратами. Конструктив модернизируемой ячейки извлекается из общего ряда секции, производится демонтаж одних элементов с аппаратами и монтаж новых креплений и новых аппаратов в существующей ячейке с последующей установкой модернизированной ячейки на ранее извлеченное место в секции. После проведения стандартного ряда лабораторных испытаний, ячейка и секция РП готовы к дальнейшей эксплуатации.
Все применяемые нами технические решения и схемы первичных сборок ячеек строго соответствуют нашим собственным техническим условиям — ТУ У 27.1-01295813-002:2022.
В данном документе нами подобраны максимально возможные к применению варианты схемных решений. Но не всегда есть возможность на 100% удовлетворить все требования по схемному решению.
Исходя из потребностей заказчика, мы компетентны разработать любой новый тип ячейки КСО или дополнить уже существующий каталожный ряд наших разработок требуемым схематическим решением.
| Наименование параметра | Значение параметра | ||
| Номинальное напряжение (линейное), кВ | 6; 10 | 20 | 35 |
| Номинальный ток главных цепей, А | 630; 1000 | 630 | 1250 |
| Номинальный ток отключения выключателя, кА | 20; 25 | 25 | 31,5 |
| Ток термической стойкости (кратковременный), кА | 20; 25 | 25 | 31,5 |
| Номинальное напряжение вспомогательный цепей, В | 220, 100, 36, 12 | ||
