Электротехническая лаборатория и энергоаудит

ОБЛАСТЬ ПРИМЕНЕНИЯ И ФУНКЦИИ ЛАБОРАТОРИИ

Для успешного функционирования объекта необходимы несколько составляющих. Если их сгруппировать по параметру затрат ресурсов, то получим 2 основные категории: капитальные и текущие. Последние могут показаться менее важными, однако любой руководитель знает, что если не уделять им внимание, то в скором будущем можно получить первую категорию.

Путём заблаговременного выявления и устранения неполадок в работе систем и оборудования можно избежать такого исхода. Компания ООО «Концерн «Ксимекс» всегда готова предоставить услуги собственной электротехнической лаборатории, которая аттестована ДП «Одессастандртметрология» на соответствие ДСТУ ISO 10012:2005. Она ведет свою деятельность на основании официальных документов (лицензия, свидетельство о технической компетенции, разрешения на проведение работ повышенной опасности). В любой необходимый момент наши специалисты готовы оперативно провести энергоаудит объекта, не влияя на его работоспособность, предоставив соответствующий технический отчёт.

Основные направления:

  • Приемо-сдаточные испытания. Осуществляются после монтажа нового электрооборудования;
  • Профилактические измерения. Предупреждают выход из строя дорогостоящего оборудования, помогают проконтролировать безопасность персонала;
  • Периодические измерения. Необходимы для контроля работы электрооборудования и электрических сетей;
  • Энергоаудит электрических систем. Контролируют качество электрической энергии, дают возможность получения полной информации о состоянии энергосистемы для оперативного выявления любых проблем, связанных с перебоями в работе электроустановок.

Ключевые преимущества:

Система измерений соответствует требованиями ДСТУ ISO 10012:2005 свидетельство № 04-0001/2018 от 16.01.2018 г.

Лаборатория оснащена современными электроизмерительными приборами и испытательным оборудованием которое регулярно проходит метрологическую поверку в метрологических центрах.

В состав лаборатории входит персонал, который имеет профессиональную подготовку и все необходимые допуски, а также постоянно улучшает свои навыки и совершенствует свой профессионализм.

По итогам проведенных измерений мы подготавливаем технический отчет, в котором отображаем реальное состояние электротехнического оборудования и электроустановок в соответствии с требованиями ПУЭ, ПТЭЭП, ПБЭП.

Данные о проведенных измерениях и испытаниях фиксируются в протокола испытаний которые выдаются заказчику для предъявления по требованию.

ОБОРУДОВАНИЕ И ВИДЫ РАБОТ

Используемое нами оборудование:

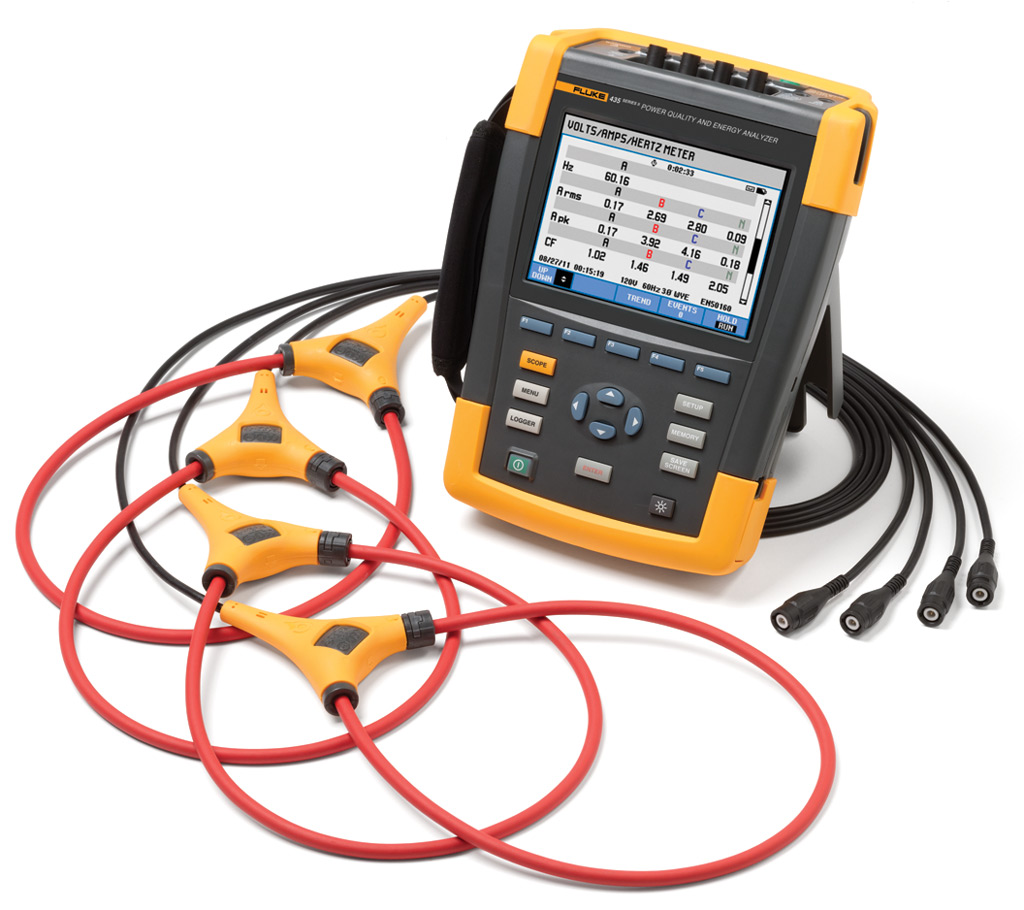

  • Анализатор качества электроэнергии Fluke 435 II (США);
  • Многофункциональная высоковольтная испытательная установка Metrel MI 2094 CE Multitester (Словения);
  • Испытательная установка для проверки устройств РЗА и силового оборудования серии РТС-А (Украина);
  • Устройство прогрузки автоматических выключателей – УПА-16 (Украина);
  • Испытательная установка Schneider Electric для расцепителей STR, ET и Micrologic(США);
  • Цифровой мегаомметр Е6-24(Россия);
  • Цифровой измеритель сопротивления заземления ЦС4107(Украина);
  • Цифровой измеритель сопротивления петли фаза-нуль ЕР180М1(Украина);
  • Цифровой микроомметр ЕР331(Украина);
  • Аппарат высоковольтный испытательный АВ-50/70 (Украина)
  • Аппарат высоковольтный испытательный АВ-45-0,1 (Украина)
  • Комплект измерительный параметров силовых трансформаторов К540-4ПС (Украина)
  • Вольтамперфазометр цифровой Ретометр-М3 (Россия)
  • Стенд высоковольтный испытательный для испытания средств индивидуальной защиты (Украина)
  • Другое.

Мы проводим измерения параметров следующего электротехнического оборудования:

  • Силовые и измерительные трансформаторы;
  • Силовые конденсаторы;
  • Силовые кабельные линии;
  • Контактные соединения сборных и соединительных шин, проводов и грозозащитных тросов;
  • Силовые выключатели, выключатели нагрузки, разъединители;
  • Электродвигатели переменного тока;
  • Комплектные распределительные установки внутреннего (КРУ) и наружного исполнения (КРУН);
  • Заземляющие устройства;
  • Электроустановки, аппараты, вторичные цепи и электропроводка на напряжение до 1 кВ;
  • Низковольтные комплектные распределительные устройства и др.

Мы проводим измерения:

  • Сопротивления изоляции;
  • Сопротивления системы заземления;
  • Сопротивление обмоток трансформаторов;
  • Переходных сопротивлений;
  • Сопротивления петли «фаза-ноль»;
  • Измерение емкости конденсаторов.

Мы проводим испытания и проверки:

  • Коммутационного оборудования;
  • Контрольных точек характеристик намагничивания;
  • Диэлектрические испытания и др.

В совокупности, возможности нашей электротехнической лаборатории могут обеспечить:

  • Безопасность персонала от поражения электрическим током;
  • Пожарную безопасность;
  • Бесперебойную работу электротехнического оборудования и аппаратов;
  • Своевременное обнаружение и оперативное устранение неисправностей в оборудовании и сети;
  • Предоставления всех необходимых протоколов и отчетов надзорным органам.

ЭНЕРГОАУДИТ И ОТКЛОНЕНИЯ ПОКАЗАТЕЛЕЙ КАЧЕСТВА ЭЛЕКТРОЭНЕРГИИ

Анализ качества электроэнергии это современный, наиболее объективный, быстрый и удобный способ получить полную информацию о состоянии энергосистемы и выявить любые проблемы, связанные с перебоями в работе электроустановок!

Отклонения показателей качества электроэнергии от нормируемых значений приводят к ухудшению условий работы электрооборудования и его преждевременному износу или аварии.

Отклонение напряжения

Например, оно влияет на работу асинхронных двигателей, широко применяемых во множестве сфер хозяйствования и экономики. При снижении питающего напряжения уменьшается вращающий момент на валу двигателя, что при определенных условиях может привести к полной остановке двигателя. Кроме этого, пониженное напряжения уменьшает пусковой момент, что ухудшает условия пуска двигателя. Повышенное напряжение на выводах двигателя приводит к росту потребляемой реактивной мощности. В среднем, на каждый процент повышения напряжения сети, потребляемая реактивная мощность растет на 3%.

Колебания напряжения

Значительно влияют на работу осветительных приборов и электронной техники. Мигание источников освещения (фликер-эффект) вызывает неприятный психологический эффект, утомление зрения и организма в целом. Это ведет к снижению производительности труда, а в ряде случаев и к травматизму. При значительных колебаниях напряжения (более 15 %) могут быть нарушены условия нормальной работы электродвигателей, возможно отпадание контактов магнитных пускателей с соответствующим отключением работающих двигателей. Колебания напряжения с размахом 10—15 % могут привести к выходу из строя батарей конденсаторов.



Гармонические искажения напряжения

Они приводят дополнительному нагреву в трансформаторах, создают дополнительные потери в шинопроводах, вызывают перегрев и разрушение нулевых рабочих проводников, ухудшают условия работы и выводят из строя конденсаторные батареи.

Электромагнитные помехи

Приводят к отказам оборудования, нарушению работы устройств автоматики, релейной защиты и потерям информации. Особое внимание данной проблеме уделяют различные Data-центры, научные лаборатории и другие объекты, для которых сохранение данных первостепенная задача.



Все вышеперечисленные отклонения могут привести к разной степени тяжести ущерба. Поэтому знание реальных показателей качества электроэнергии на предприятии действительно важно и позволит обнаружить и локализовать проблемные участки. Используя современные измерительные приборы специалисты, нашей компании помогут обнаружить и выявить проблемы и угрозы. Номенклатура измеряемых величин зависит от целей проведения мониторинга.

Компания «Ксимекс» располагает современным и высокоточным измерительным оборудованием, обученным персоналом и предлагает свои услуги по проведению контроля и анализа качества электроэнергии.

Проведение анализа качественных показателей электроэнергии специалистами нашей компании происходит следующим образом:

  • Опрос заказчика, анализ технической документации;
  • Заключение договора на проведение работ по анализу качества электроэнергии;
  • Выезд на объект и проведение необходимых измерений;
  • Обработка и анализ полученных данных;
  • Формирование подробных отчетов для заказчика ;
  • Предоставление рекомендаций и подбор необходимого оборудования для устранения проблем в энергосистеме предприятия.

Кроме измерения напряжений, токов, активной и реактивной мощности потребителей на объекте проводятся также измерения основных показателей качества электроэнергии:

  • Установившееся отклонение напряжения;
  • Размах изменения напряжения;
  • Коэффициент искажения синусоидальности кривой напряжения;
  • Коэффициент n-ой гармонической составляющей напряжения;
  • Коэффициент несимметрии напряжений по обратной последовательности;
  • Коэффициент несимметрии напряжений по нулевой последовательности;
  • Отклонение частоты;
  • Длительность провала напряжения;
  • Импульсное напряжение;
  • Коэффициент временного перенапряжения.
Таким образом, мы обеспечиваем индивидуальный, полноценный и качественный аудит для каждого нашего заказчика.
