Щит собственных нужд Ядерной подкритической установки «Источник нейтронов» для ХФТИ г. Харьков

Проектом предусматривалось изготовление щита двухсекционного ЩСН для питания оборудования подкритической ядерной установки «Источник нейтронов». Проектом предусматривались требования к сеймостойкости щита не ниже 7 баллов по шкале MSK-64. Номинальный ток щита — 4000А. Конструктив щита – Okken IP31 (Schneider Electric)

890-2

Okken – основа для реализации смелых конструкторских решений​

Щит был сконструирован в строгом соответствии с техническим заданием заказчика, которое включало реализацию повышенных требований к надежности. Применение в качестве конструктива щита системы Okken позволило решить сразу несколько задач:



  • НКУ Okken имеет модульную конструкцию, что позволяет в случае развития технологического процесса его легко изменять или модернизировать.
  • При проектировании шкафа было предусмотрено свободное пространство, куда можно установить функциональные блоки даже в самую последнюю минуту
  • В Okken реализованы лучшие системы защиты и обеспечения безопасности, , гарантирующие безопасность оператора и обслуживающего персонал.
  • Степень защиты щита IP31
  • Токоведущие части надежно ограждены механическими экранами, обеспечивающими степень защиты IP20.
  • Конструктив шкафа обеспечивает требуемую проектом сейсмостойкость, что подтверждено сертификатами лабораторий
890-2

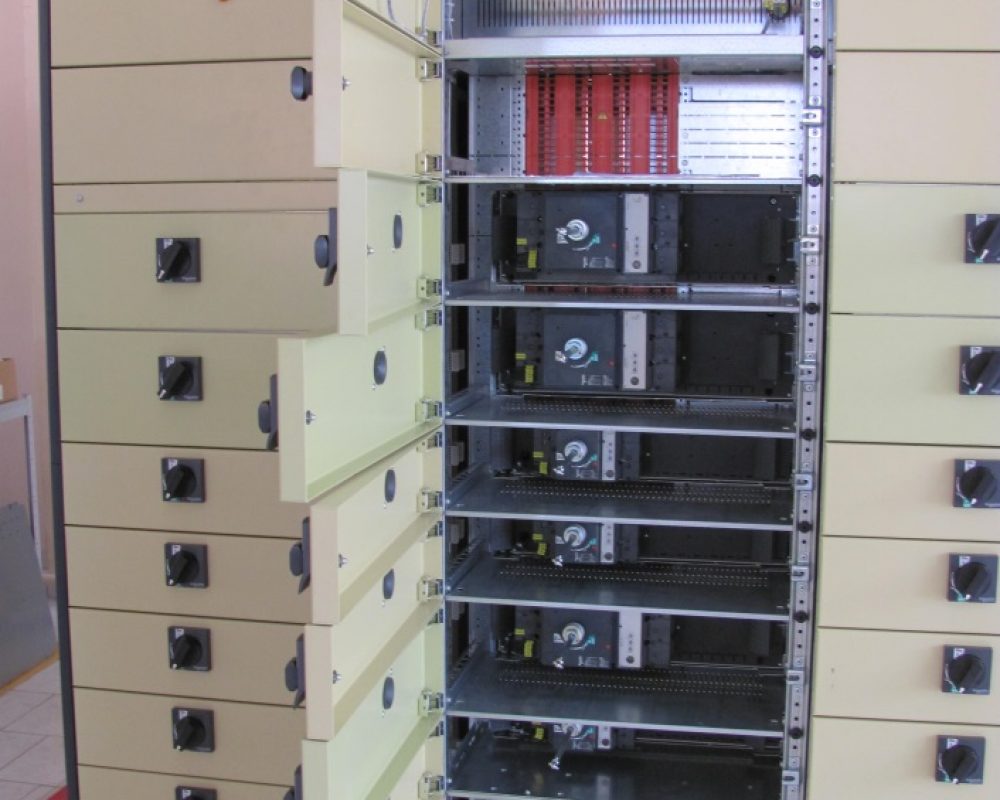

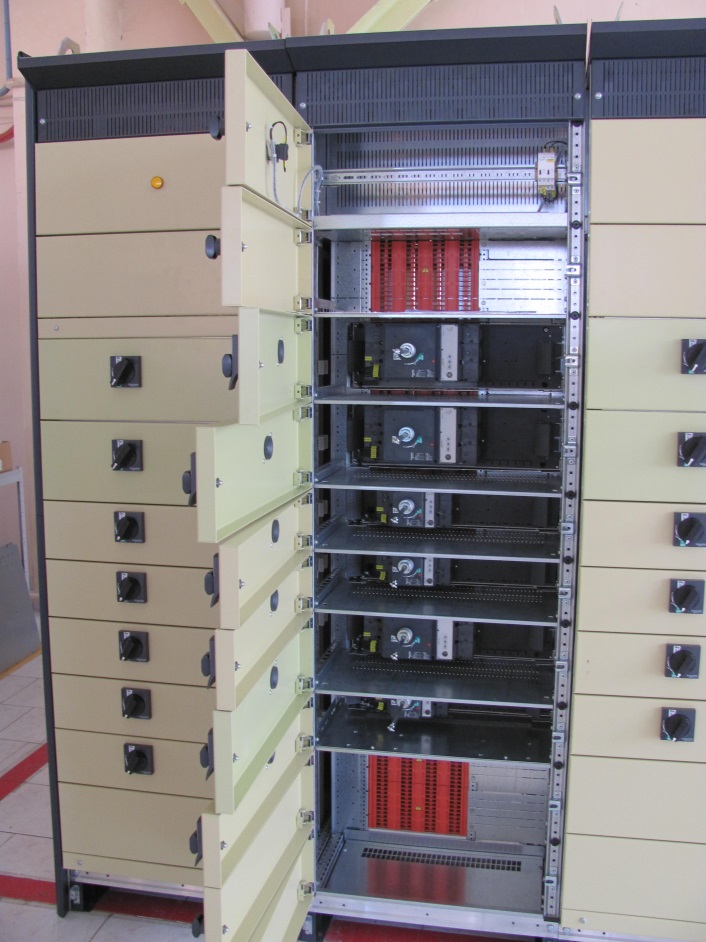

Форма разделения 3b

Для всех фидерных ячеек обеспечивается форма разделения 3b:



  • Клеммы для внешних проводников отделены от силовых шин.
  • Функциональные блоки разделены между собой и отделены от силовых шин.
  • Клеммы отделены от силовых шин, но не разделены между собой.
890-3

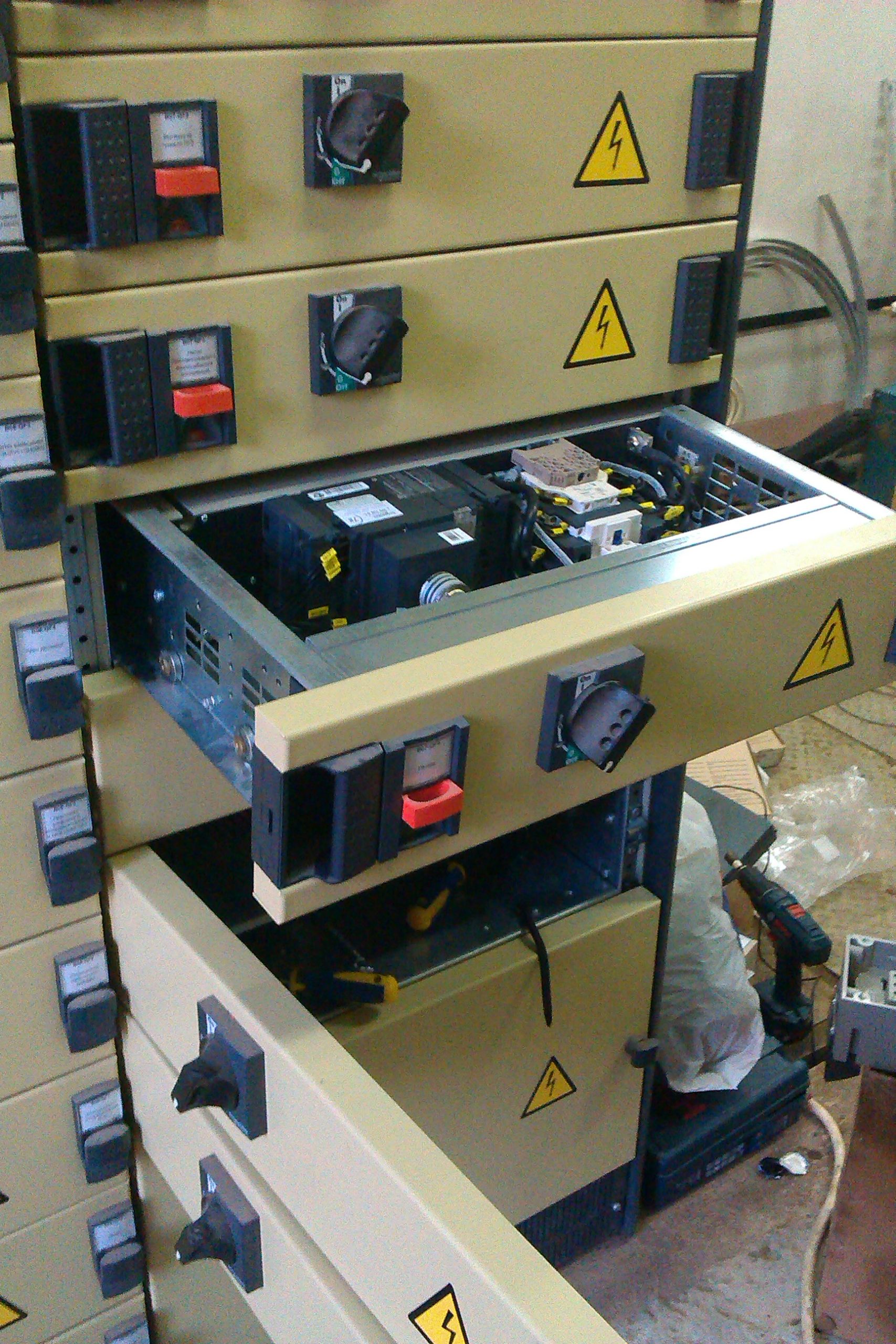

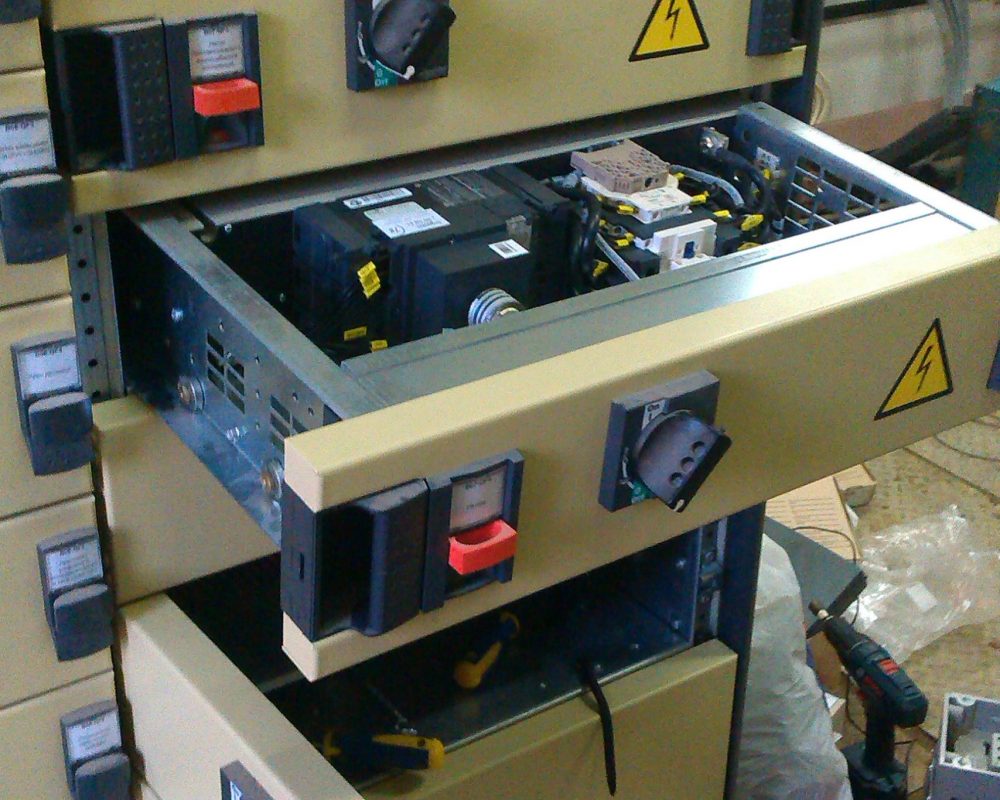

Комбинация выкатных ячеек и ячеек с втычными разъемами Polyfast



  • Для присоединения распределительных фидеров были использованы втычные блоки Система Polyfast позволяет присоединять и отсоединять проводники силовых и вспомогательных цепей вне комплектного устройства
  • Для фидеров управления вентиляторами, насосами и др. оборудованием, где кроме силового автоматического выключателя в составе сборки есть и контакторы и промежуточные реле, нами были использованы выкатные ячейки, расширяющие возможности по оперативному обслуживанию сборок.
890-4

АВР и расширение защитных функции автоматов Masterpact NW выполнено на базе блоков микропроцессорной релейной защиты БМРЗ.

Все функции защит, взаимодействие элементов схемы, работа ТЗНП, работа АВР, действие релейной защиты на выключатели ввода и секционирования и др. были  проверены на объекте в ходе пусконаладочных и шеф-монтажных работ
890-10

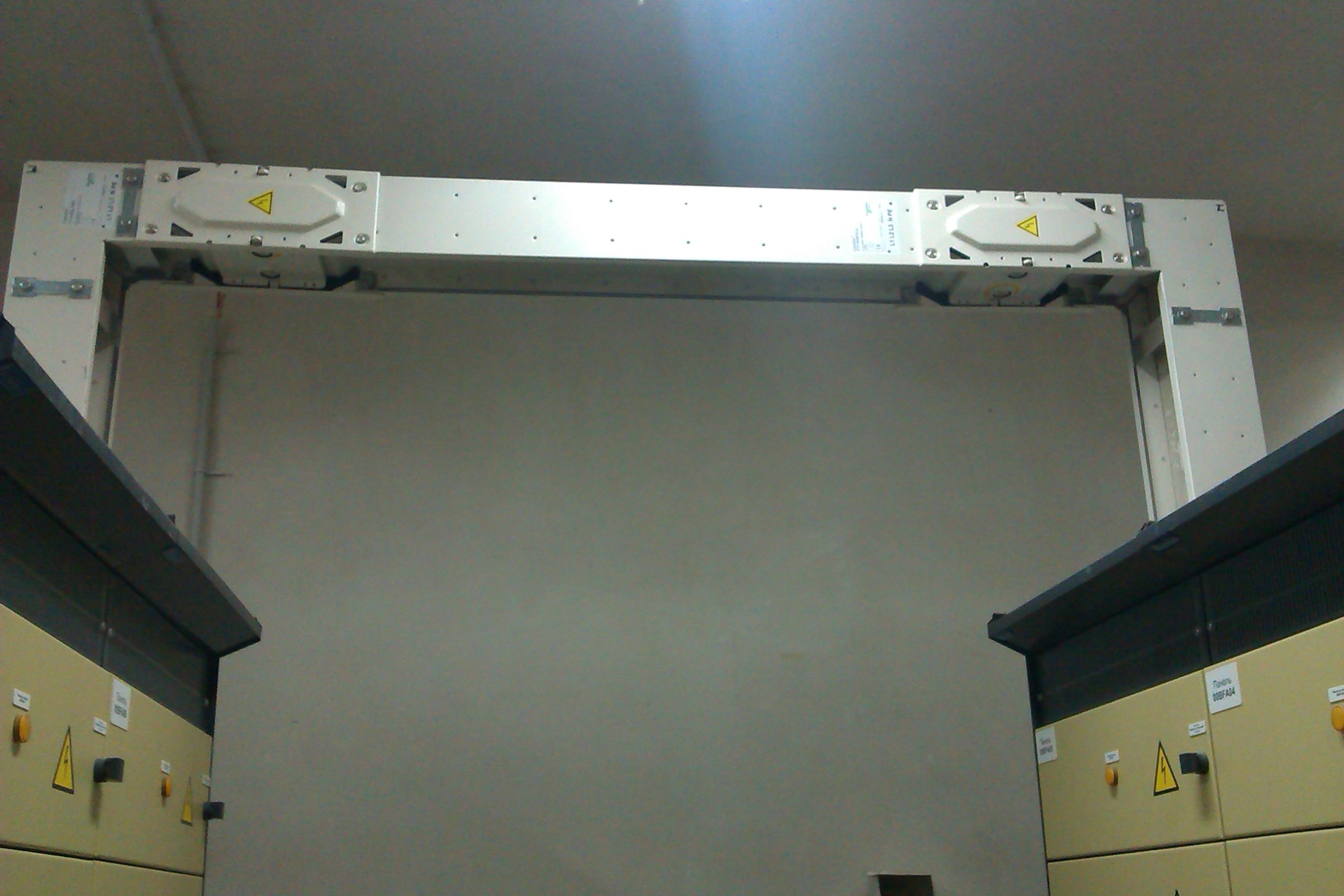

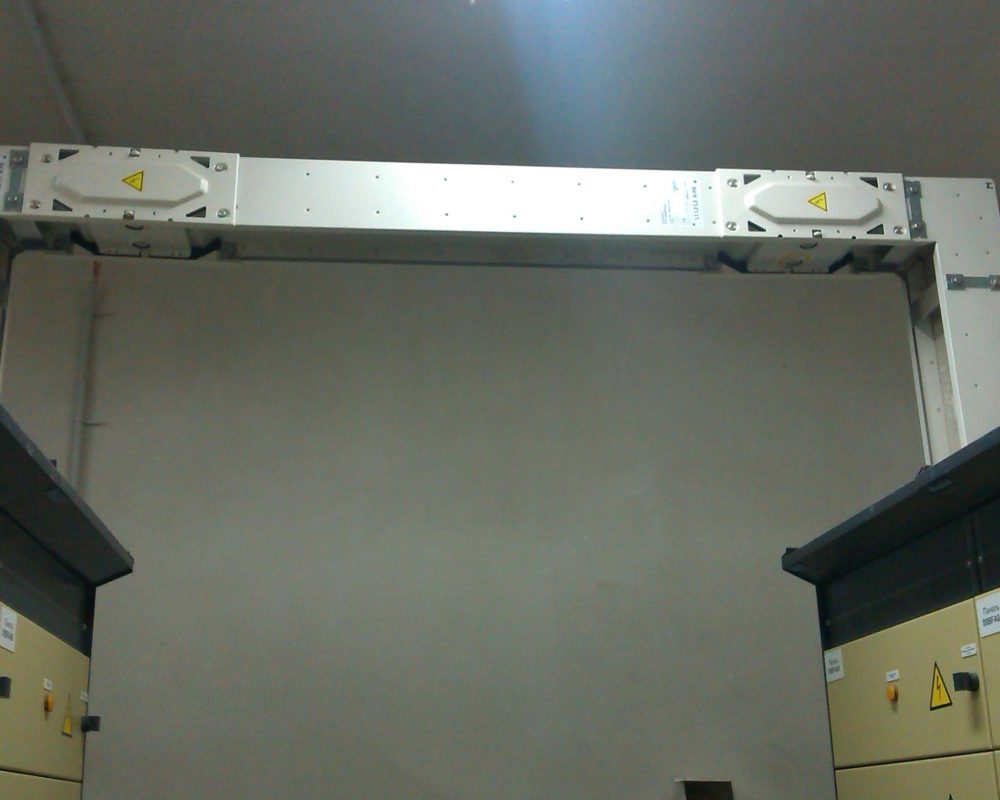

Два секционных и два вводных шинопровода Canalis KTA

Поставка щита ЩСН осуществлялась комплектно с шинопроводами Canalis KTA 4000A для обоих вводов и KTA 1600A для секционирования.



  • Полная координация системы Schneider Electric обеспечивает максимальную безопасность для жизни и имущества, бесперебойность питания, возможность расширения и легкость установки.
  • Canalis обеспечивает безопасность в случае пожара
  • Canalis уменьшает риск воздействия электромагнитных полей
  • Компактный дизайн Canalis KT позволяет занимать очень немного места
  • Защита IP55 от брызг и пыли

Необходимый момент затяжки болтовых соединений обеспечивается болтами со срывной головкой

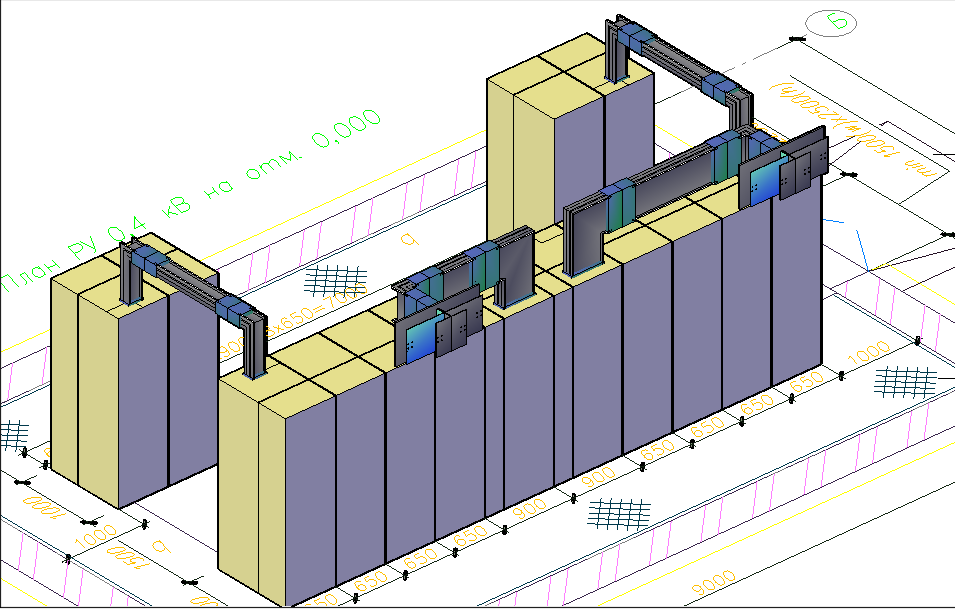

Проработка проекта шинопроводов с помощью инструментов 3D моделирования

Детальное 3D моделирование шинопроводов позволяет выполнить заказ элементов шинопровода с очень высокой точностью и сводит к минимуму возможные нестыковки на объекте.
