Реконструкция котельной маслоэкстракционного завода с расширением и установкой турбогенератора электрической мощностью до 22 МВт на месте существующего состава шрота
В технологический процесс предприятия интегрирована тепловая электростанция с турбогенератором электрической мощностью до 22 МВт, со всеми вспомогательными системами, необходимыми для обеспечения её работы, а именно:
Отделение котельной
- Котлы №1 (Vyncke, Бельгия) производительностью пара 38 т/ч
- Котел №2 (Vyncke, Бельгия) производительностью пара 38 т/ч
- Электрофильтр котла № 1 (Scheuch, Австрия)
- Электрофильтр котла № 2 (Scheuch, Австрия)
Машинный зал
- Турбогенератор (MAN, Германия)
- Блок сухих градирен
- Вспомогательное оборудование (межцеховые трубопроводы, клапана, задвижки, насосы)
Комплекс перегрузки и хранения лузги
- Силосы хранения лузги
- Система транспортного оборудования (конвейеры, нории, задвижки, шлюзовые затворы и т.д.)
- Термометрия
Трансформаторная подстанция и электрощитовые помещения участков
- Распределительное устройство 10кВ
- 4 сухих трансформатора, мощностью 2500кВА каждый
- Аварийная система электроснабжения на базе ДЭС мощностью 1460кВА
- Комплект силовых распределительных щитов
- Комплекс щитов МСС и АСУТП
А также:
- Административно-бытовой комплекс
- Системы информационной связи (IP-телефония, компьютерная сеть участка)
- Системы заземления и молниезащиты
Инжиниринг
Нами были выполнены следующие инжиниринговые работы:
- Анализ общей проектной документации с учетом документации сторонних производителей основного технологического оборудования (MAN, Vyncke, Scheuch), согласование необходимых корректировок и отклонений от проекта с заказчиком

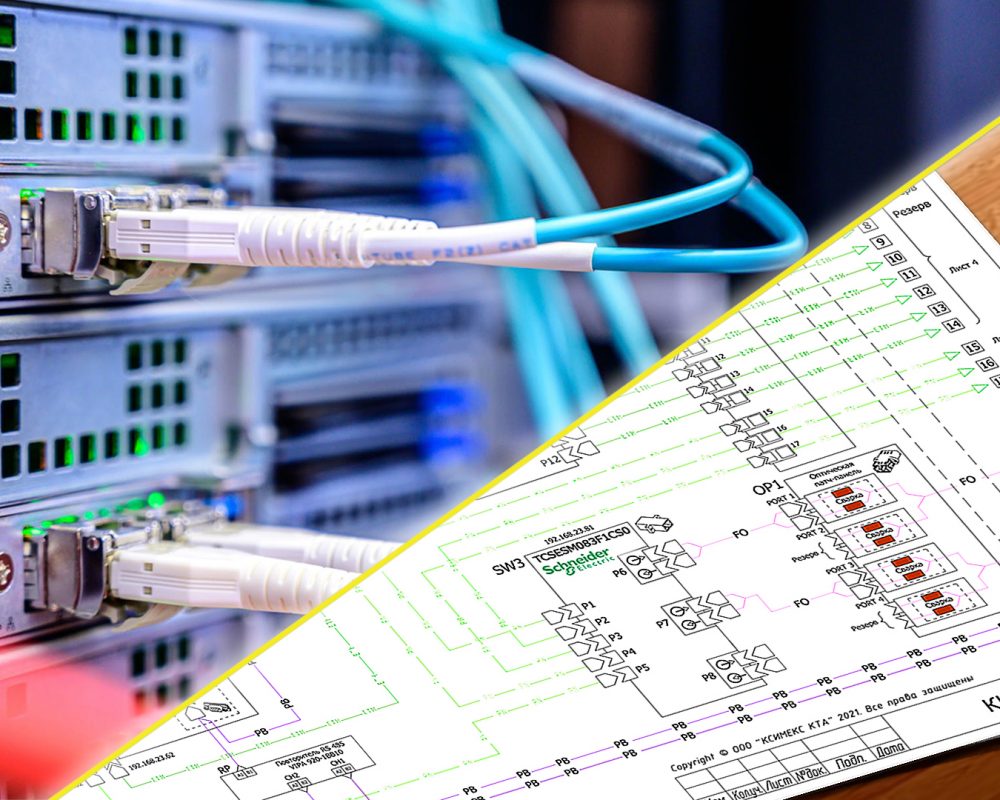

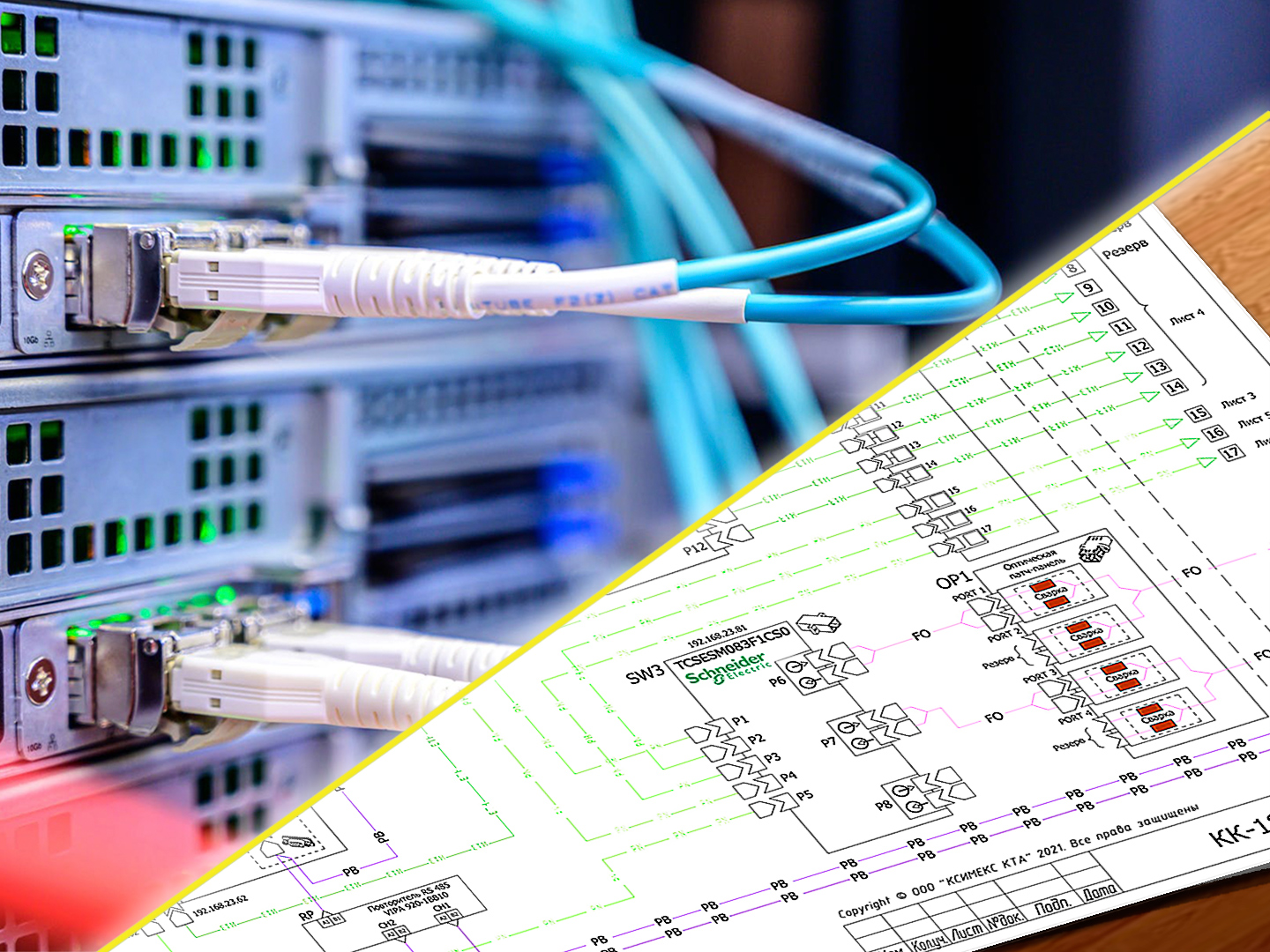

- Разработка коммуникационных схем предприятия и реализация обмена данными для работы всех систем в едином комплексе
- Конструкторская разработка силового щитового оборудования и оборудования АСУТП
- Конструкторская разработка шинных мостов с привязкой к строительной части
- Разработка программного обеспечения контроллеров автоматической системы управления технологическим процессом
- Разработка SCADA-системы для рабочих мест операторов
- Разработка программного обеспечения и параметрирование систем релейной защиты и автоматики
- Выполнение исполнительной документации

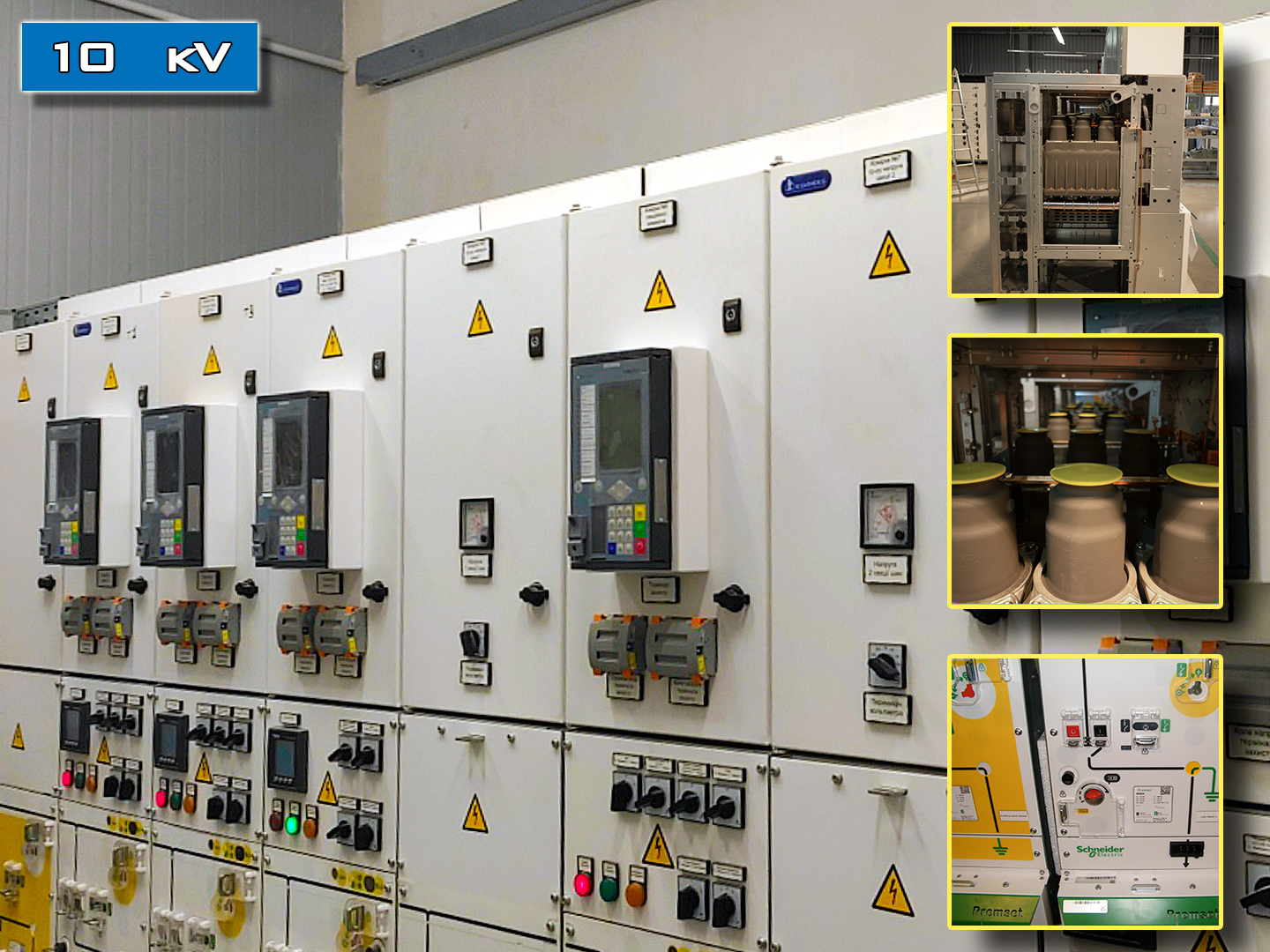

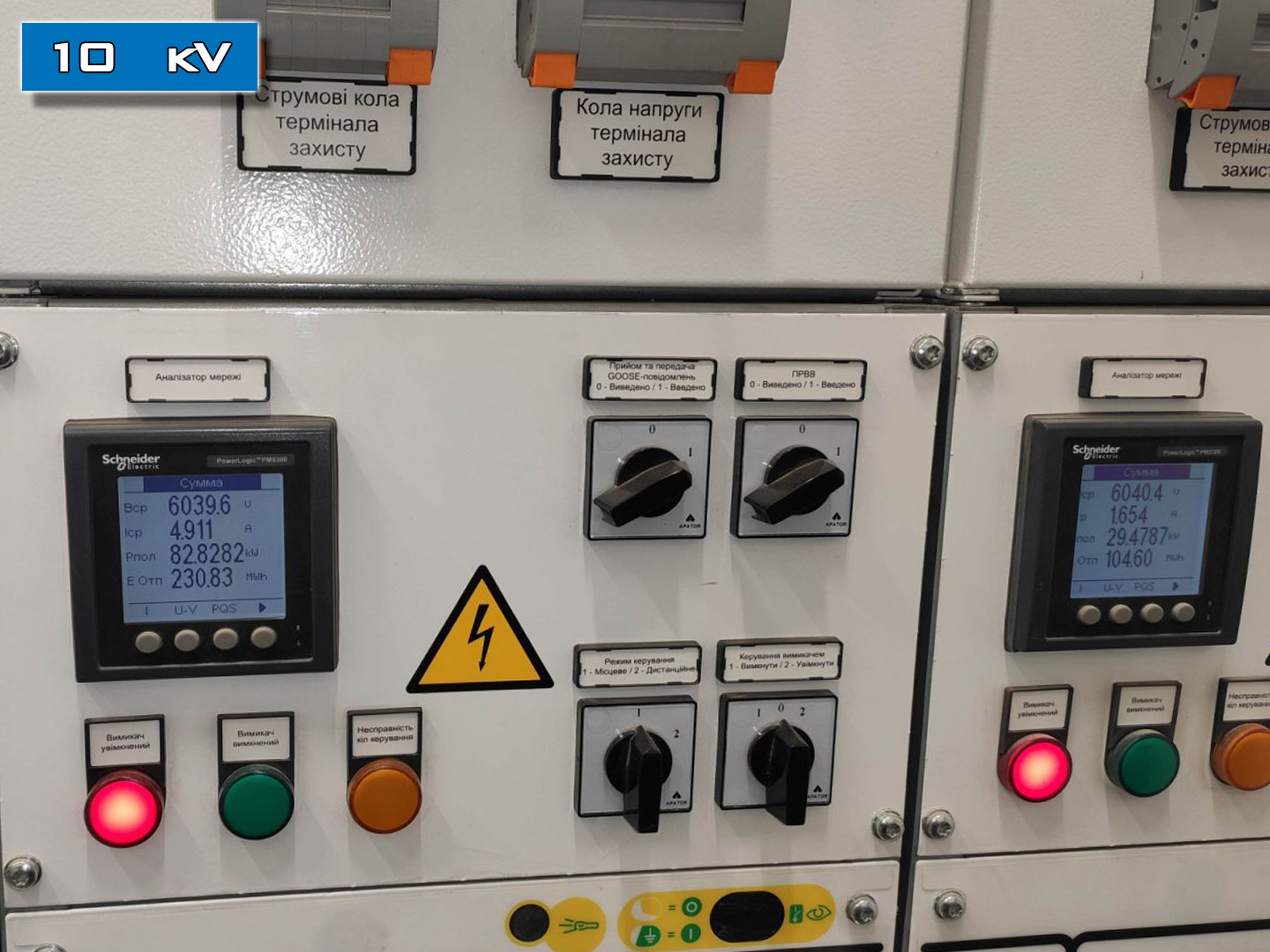

Поставка, монтаж и пусконаладочные работы силового электрооборудования 10 кВ
В составе
- Ячейки 10 кВ Premset (Sсhneider Electric)
- 4 сухих трансформатора 2500 кВА
- Щиты оперативного тока
А также
- Разработка программного обеспечения и параметрирование систем релейной защиты и автоматики

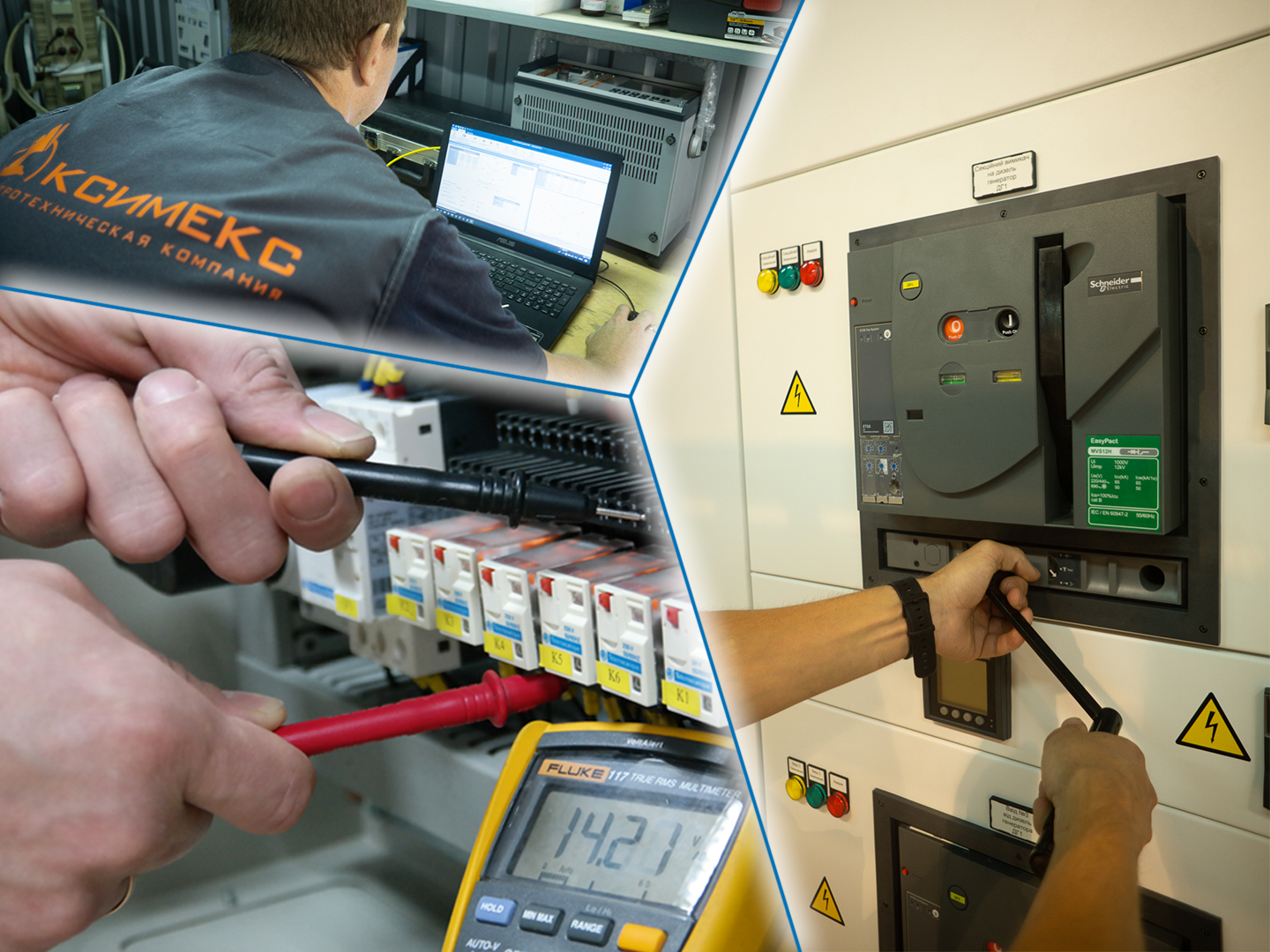

- Выполнение необходимых измерение и испытаний с выдачей соответствующих протоколов, собственной сертифицированной лабораторией.
- Пусконаладка системы электроснабжения во всех режимах работы

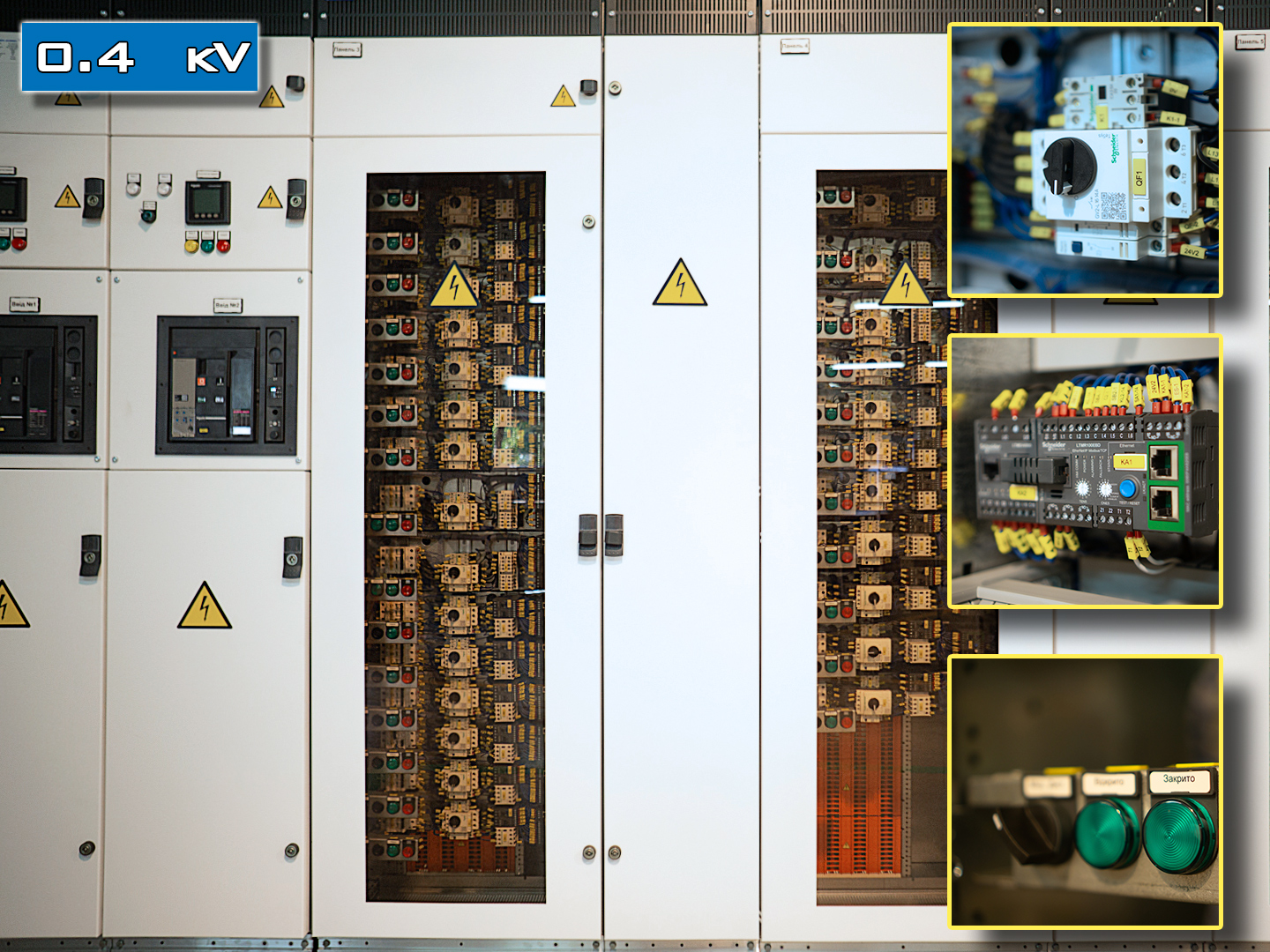

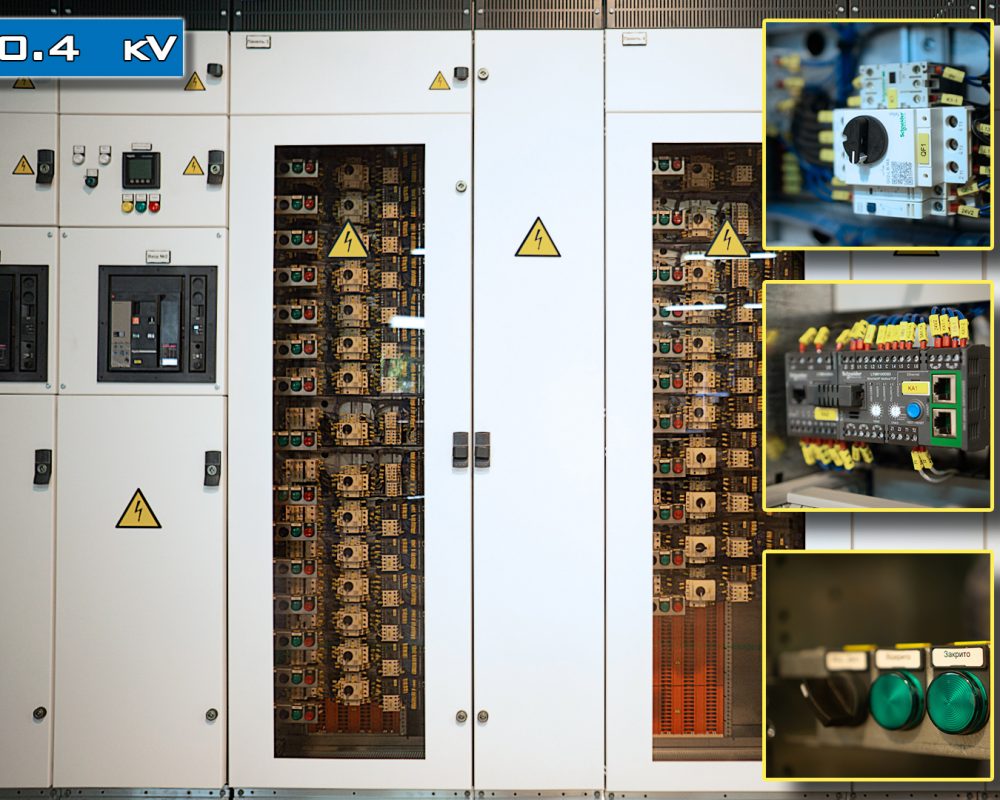

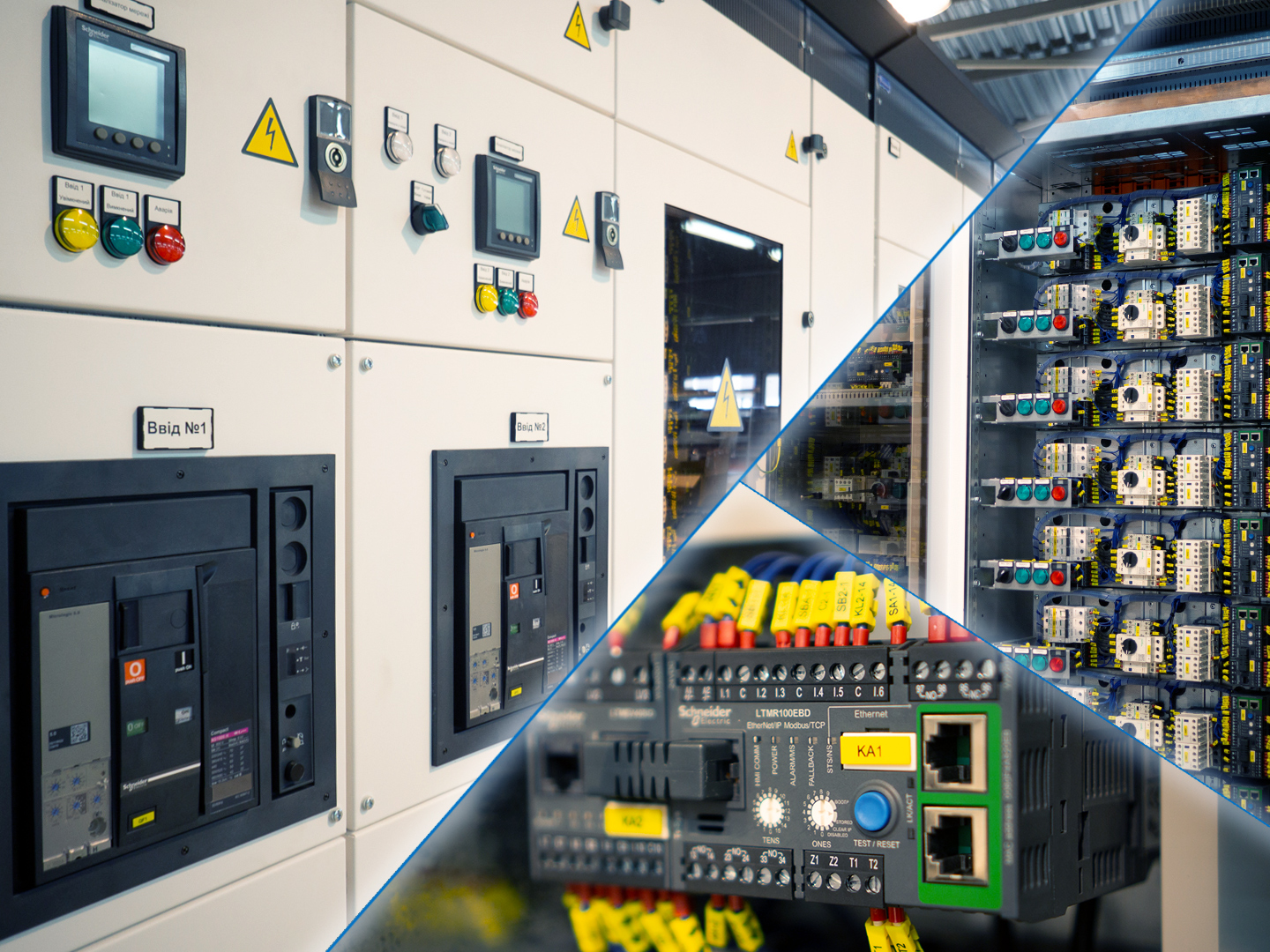

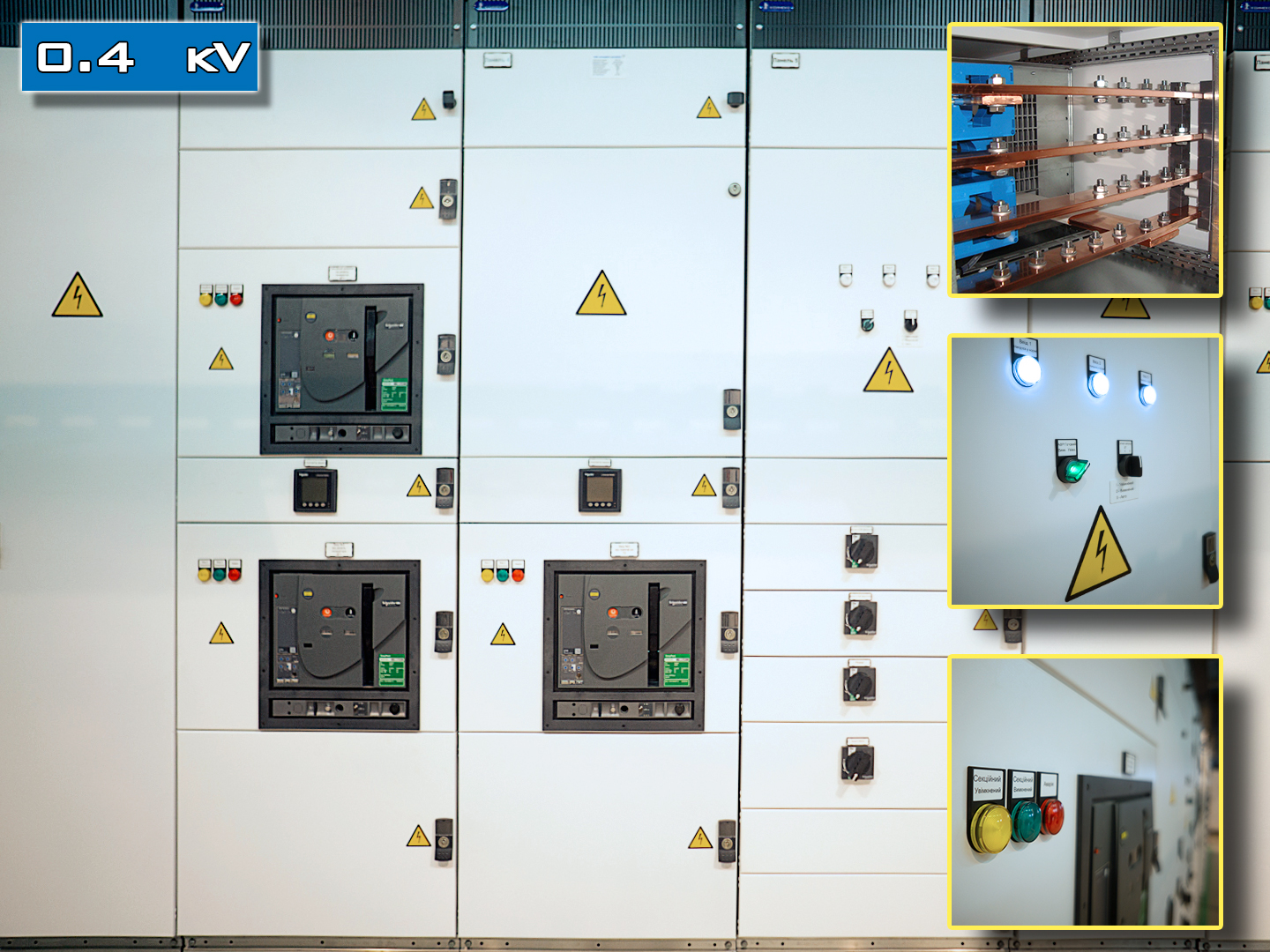

Поставка, монтаж и пусконаладочные работы силового электрооборудования 0,4 кВ
В составе
- Силовые шинопроводы Canalis (Scneider Electric)

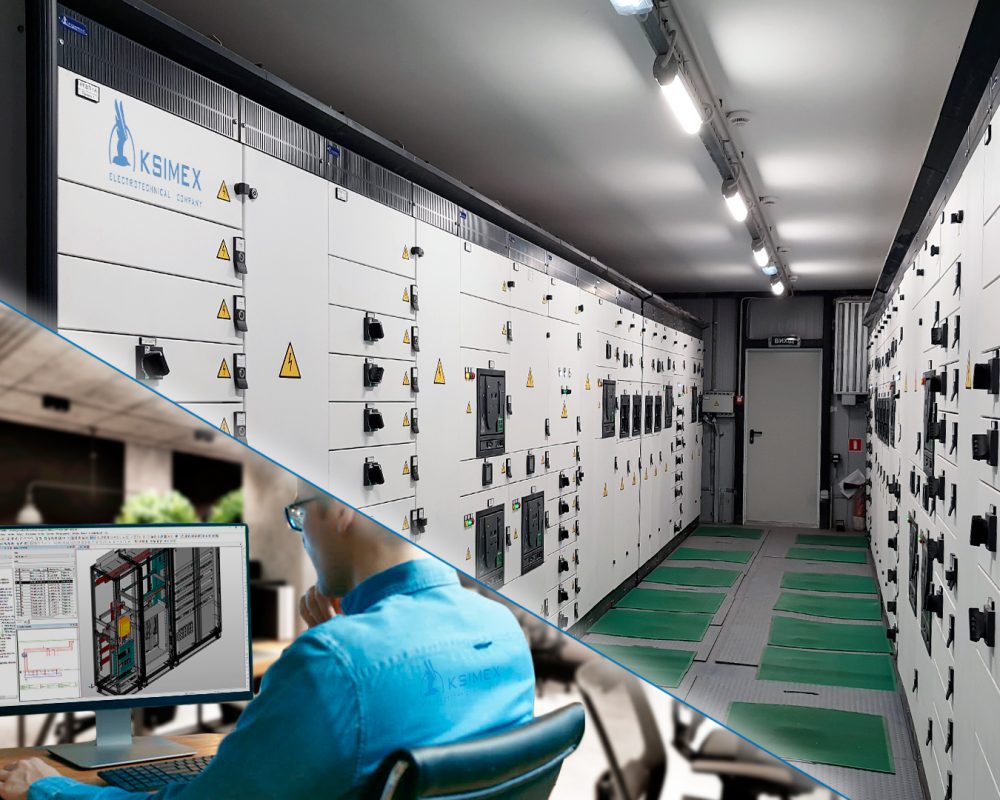

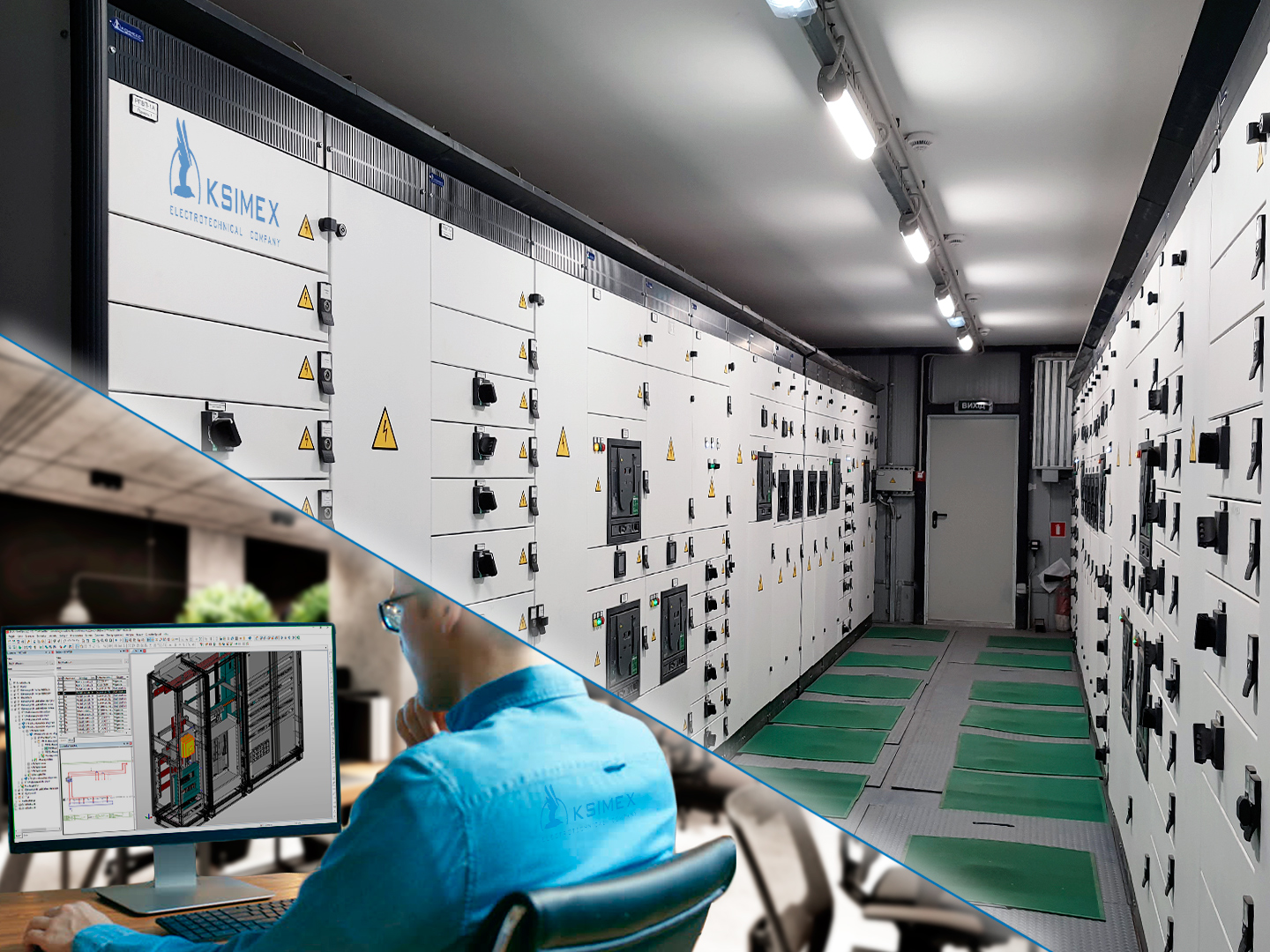

- Распределительные щиты на базе конструктива Okken (Sсhneider Electric)
- Щиты МСС («Motor Control Center») на базе конструктива Okken
- Вспомогательные щиты (э/распределение, освещение, управление откачивающими насосами и др.)
- Источники бесперебойного питания и батарейные щиты производства фирмы Eaton
- Щиты выключателей безопасности для всех э/приводов

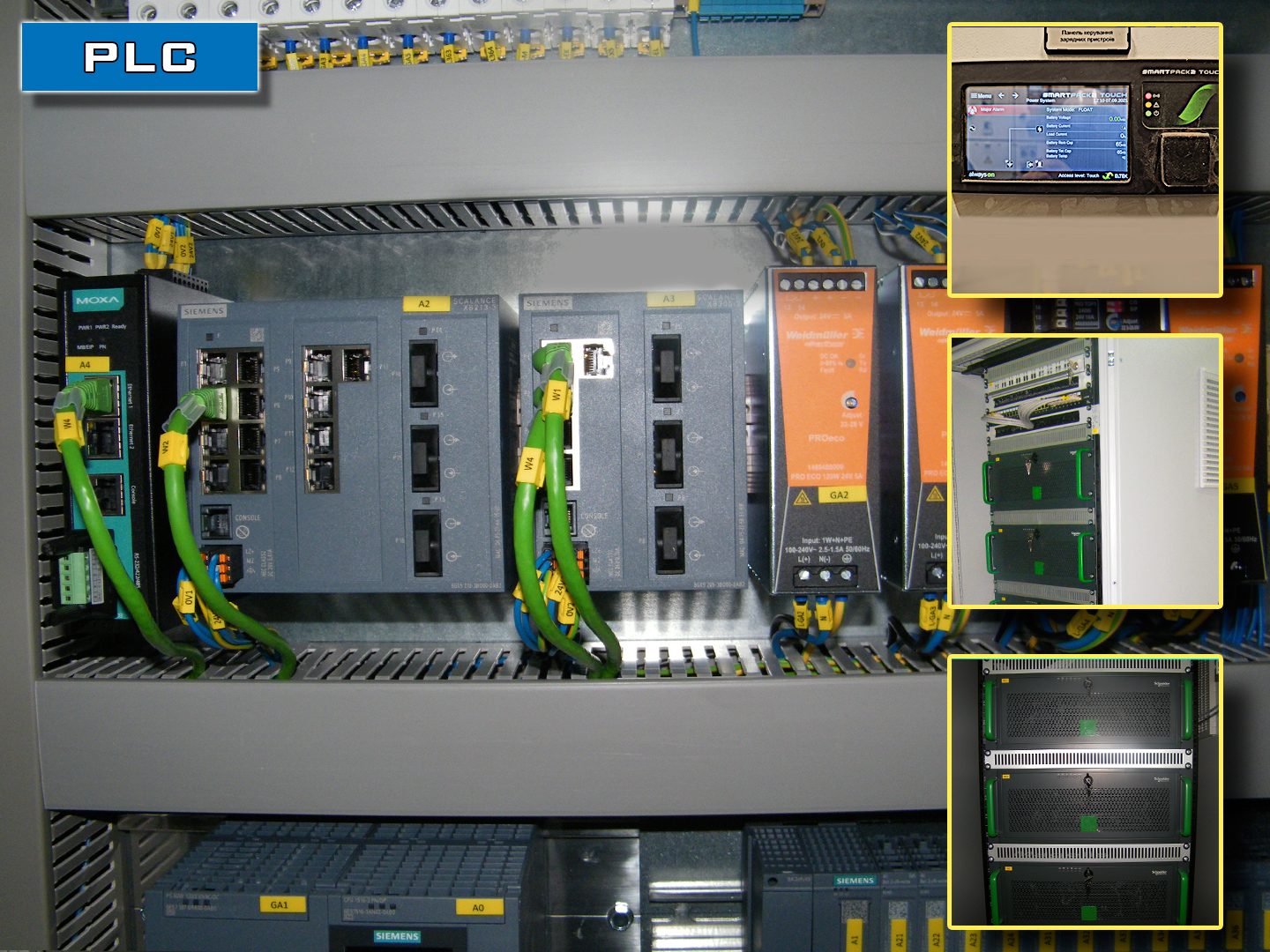

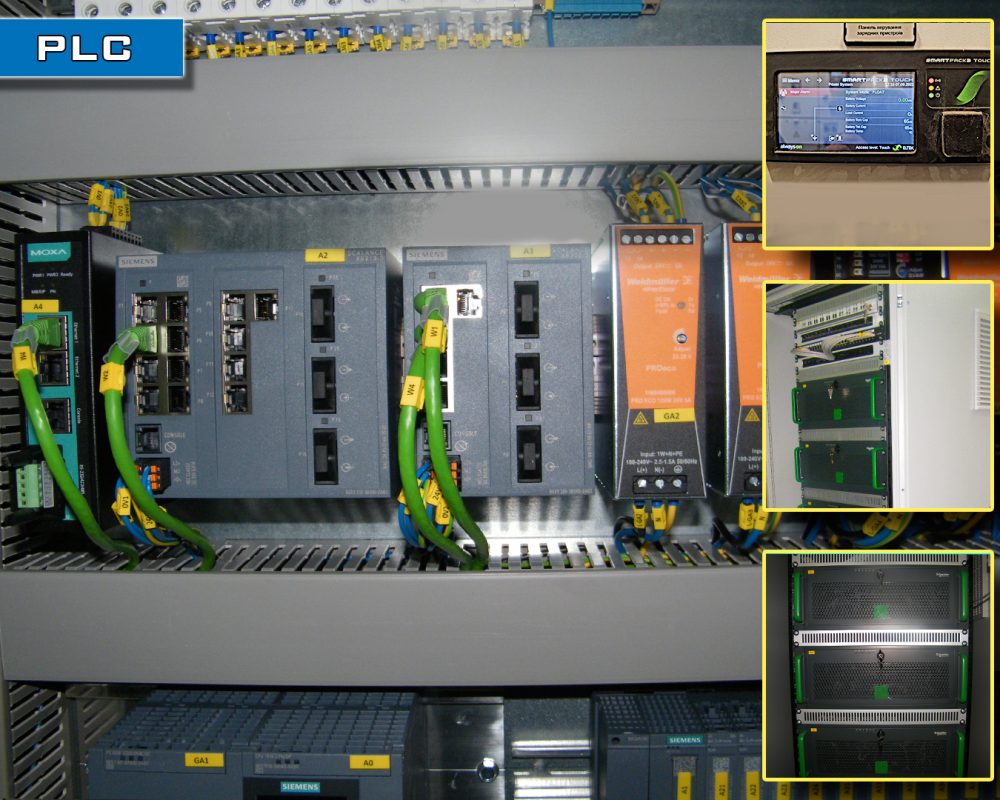

Поставка оборудования системы комплексной автоматизации
В составе
- Щиты управления на базе контроллерного оборудования фирмы Siemens.
- Щиты серверов на базе оборудования Sсhneider Electric
- Рабочие места операторов на базе оборудования Sсhneider Electric
- Контрольно-измерительные приборы на базе оборудования Siemens.
- Коммуникационные щиты на базе оборудования фирмы Cisco.
- Система оптоволоконных и медных коммуникационных кабелей
- Программное обеспечение (Siemens)
А также
- Разработка программы для контроллеров управления технологическим и транспортным оборудованием
- Разработка SCADA-системы для рабочих мест операторов
- Организации коммуникационных сетей
- Выполнение пусконаладочных работ

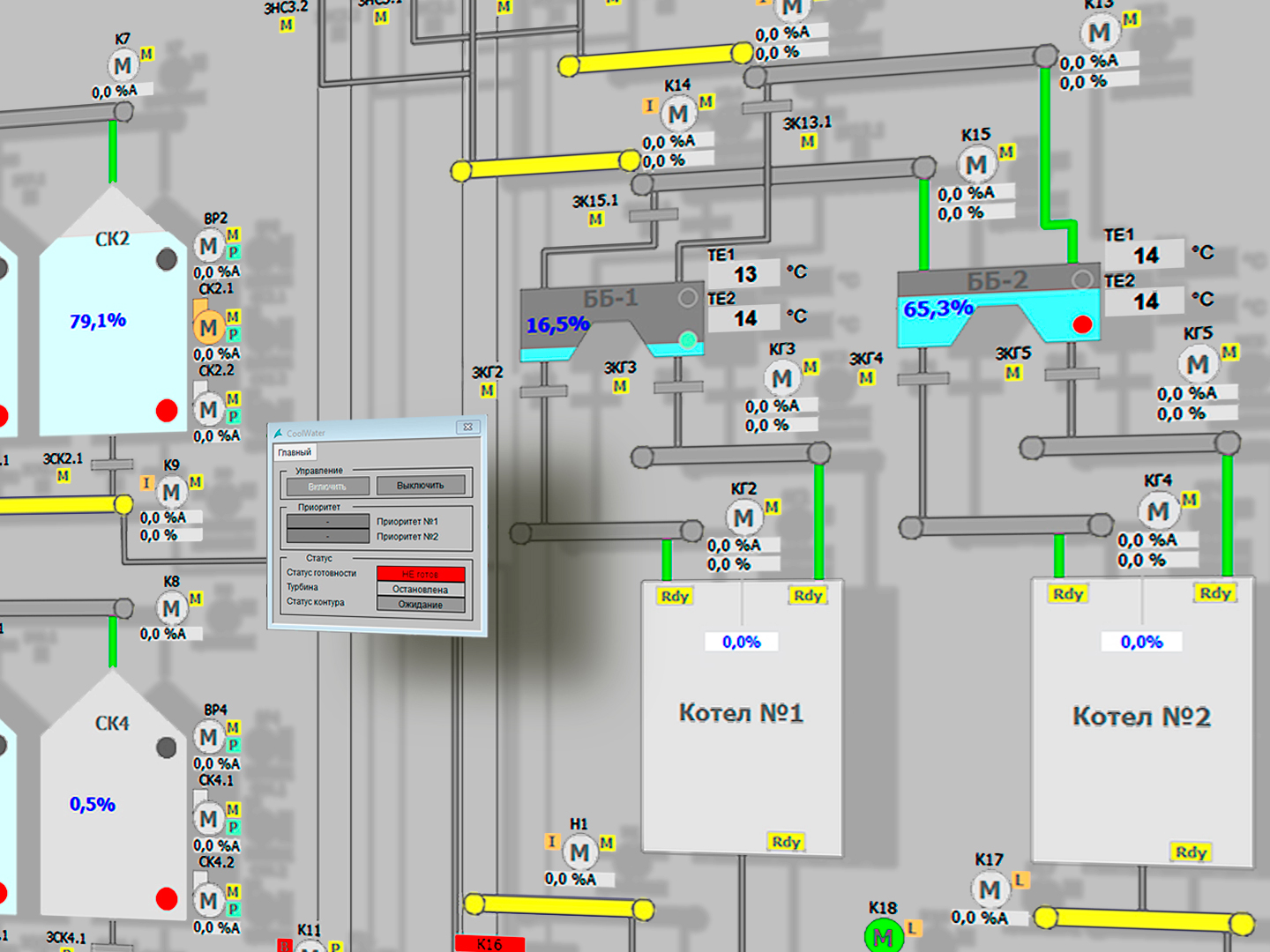

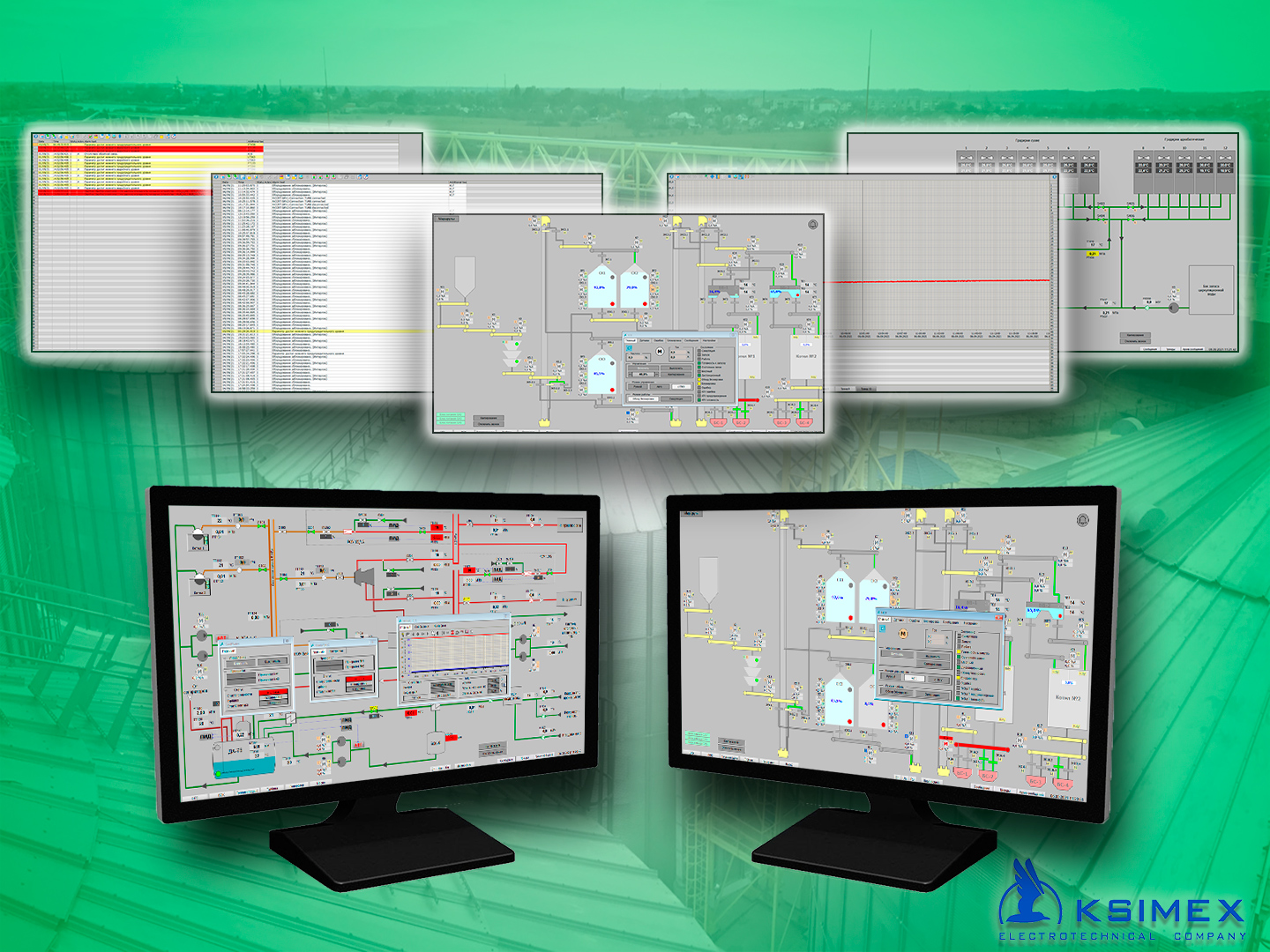

Разработка прикладного программного обеспечения SCADA-системы
- Разработка прикладного программного обеспечения для АРМ оператора (Siemens WinCC)
- Режимы автоматического и ручного управления всем комплексом и каждой единицей оборудования
- Построение графиков и отчетов измерения параметров работы комплекса (температура, давление, расход и пр.)
- Архивирование сконфигурированного набора измеряемых параметров и действий операторов

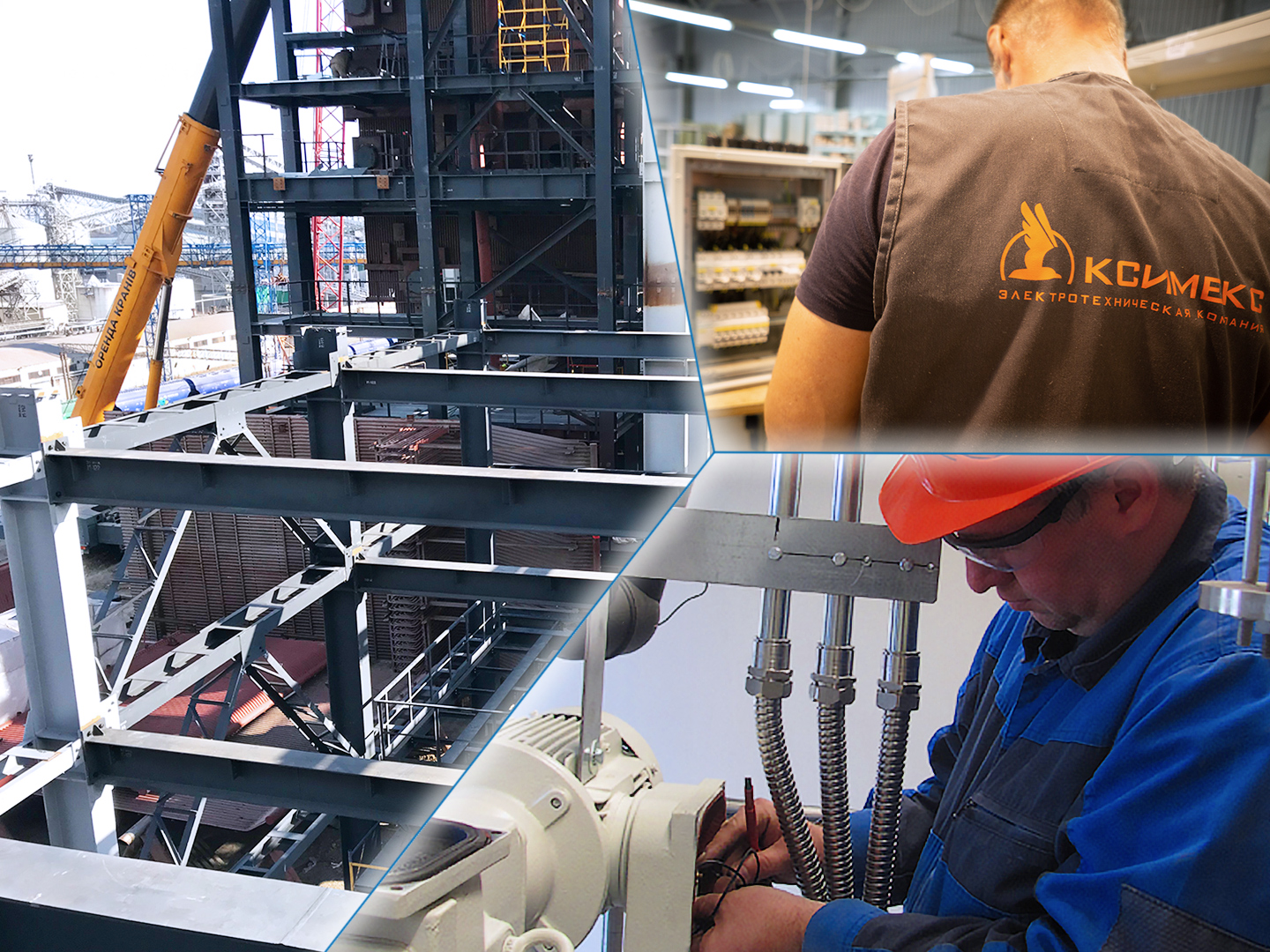

Монтаж и пусконаладка
- Внутризаводские кабельные сети и конструкции
- Поставка и монтаж кабелей и кабельных муфт 10 кВ
- Поставка и монтаж кабельных конструкций производства фирмы OBO Betterman
- Поставка, монтаж и подключение контрольных кабелей производства фирмы Lapp
- Поставка, монтаж и подключение силовых кабелей отечественного производства
- Проведение комплексной пусконаладки объекта совместно со специалистами компаний поставщиков основного технологического оборудования (Vyncke, MAN).
- Техническая поддержка, сопровождение и обучение специалистов службы эксплуатации предприятия в процессе пусконаладки и ввода в эксплуатацию объекта.
