ПрАТ «Кропивницкий МЭЗ» Турбоагрегат мощностью 10МВт. Поставка щитов автоматизации, монтаж, комплексная пусконаладка

Результат внедрения:
В технологический процесс предприятия интегрированы основная система турбоагрегата мощностью 10МВт, а также вспомогательные системы для обеспечения его работы.

Комплексная реализация проекта



Реализована система автоматического управления и диспетчеризации вспомогательным оборудованием турбогенератора.
Выполнены монтажные и пусконаладочные работы для введения в эксплуатацию всего турбогенераторного комплекса.

Состав выполненных работ:

В ходе выполнения работ было смонтировано и введено в эксплуатацию:

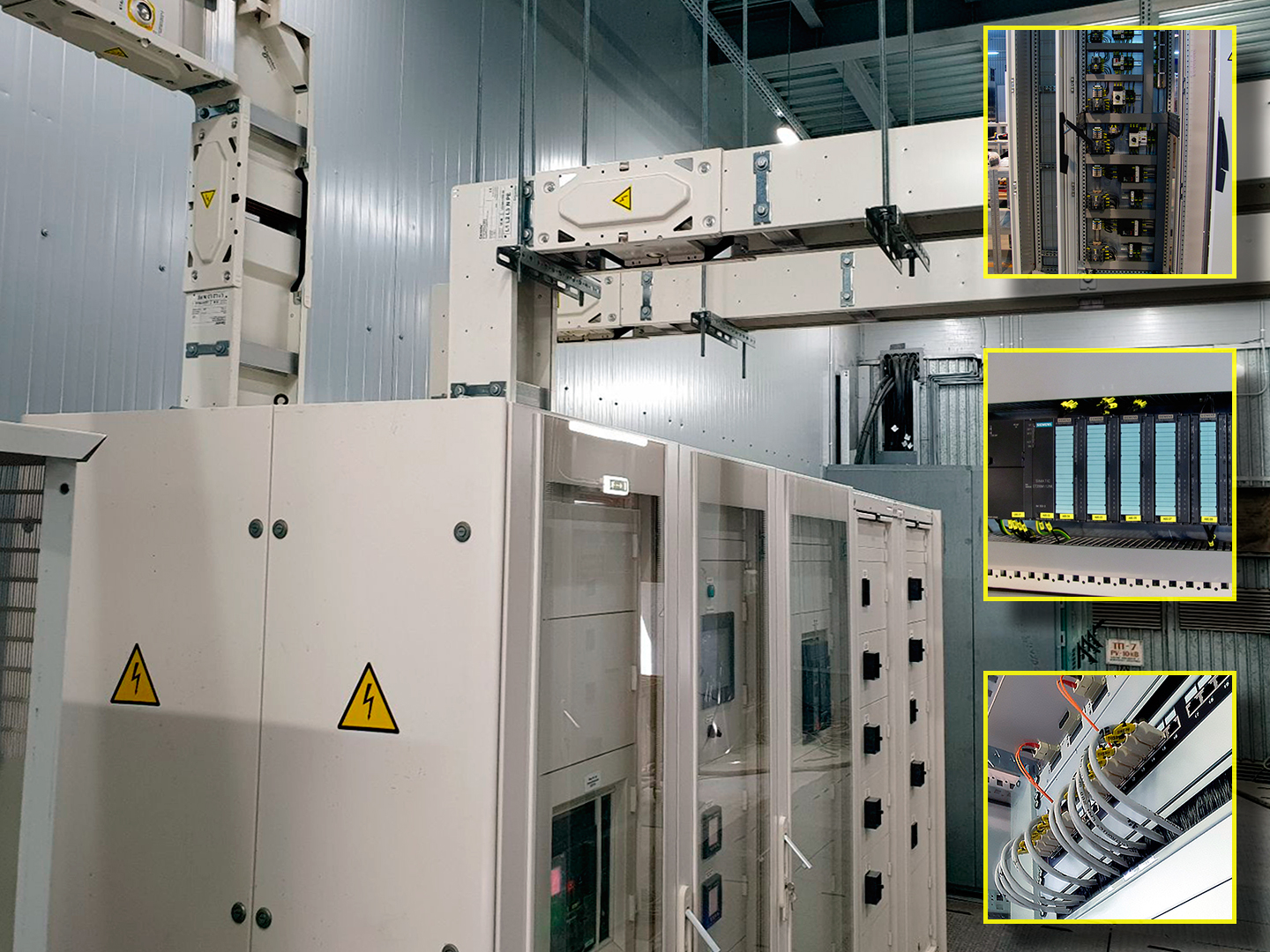

  • 23 щита управления
  • 25 электродвигателей

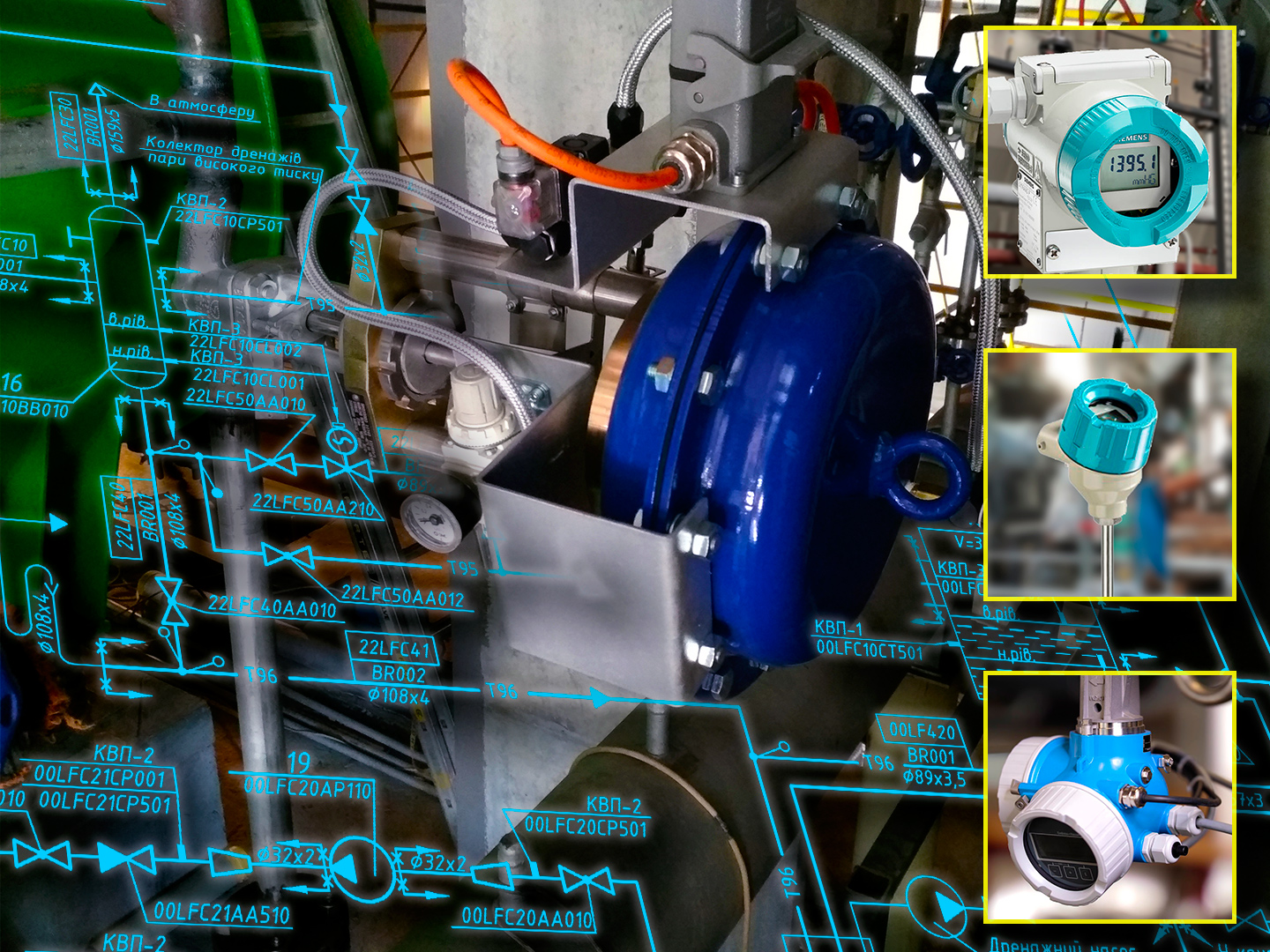

  • 210 измерительных преобразователя (датчика)
  • 45 задвижек и клапанов
  • 41 локальный пульт управления
  • 47 устройств в коммуникационной сети
  • 2 центральных сервера с «горячим» резервированием

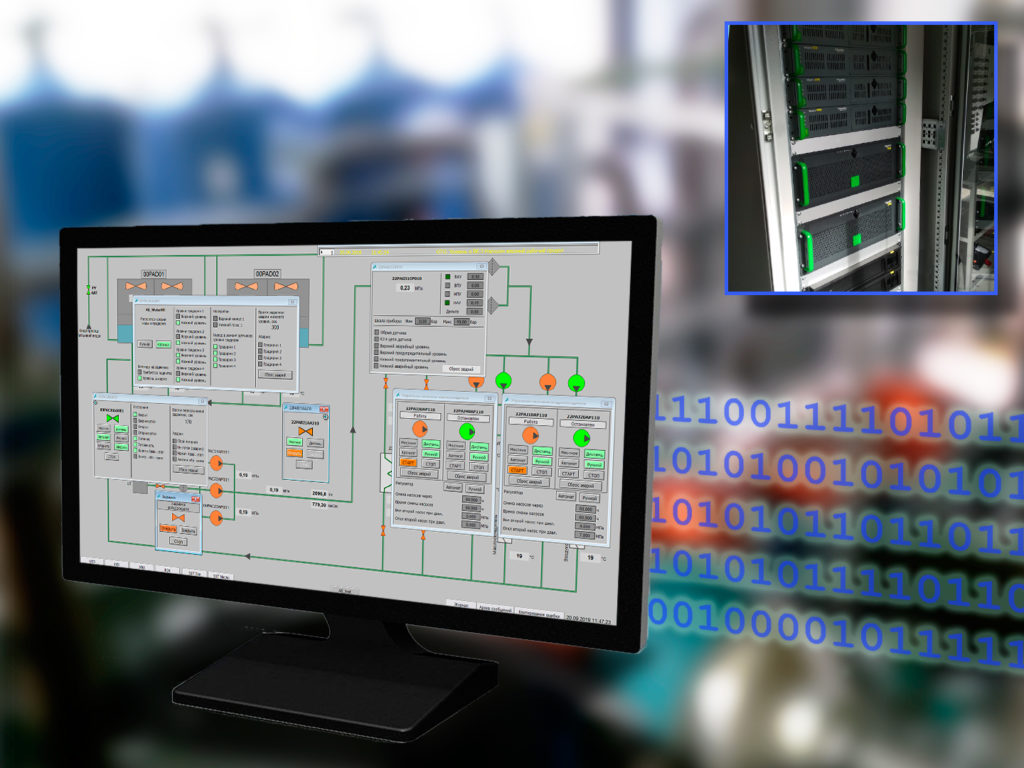

  • 4 автоматизированных рабочих места оператора, 1 инженерная станция

Были выполнены:

  • разработка, программирование, монтаж и пусконаладка системы автоматического управления (САУ) вспомогательным оборудованием турбогенератора
  • электромонтаж САУ турбогенератора производства «Siemens s.r.o.» согласно документации производителя
  • проектирование и реализация коммуникационной сети для объединения всех САУ в единый технологический комплекс
  • интеграция турбогенератора в общую систему управления турбогенераторным комплексом
  • пусконаладка всех вспомогательных систем управления комплексом

а также:



  • проектирование, сборка, монтаж и пусконаладка щитов электрораспределения (4 х 1600А)
  • монтаж и пусконаладка устройств релейной защиты систем электроснабжения и электрораспределения


(подробнее …)

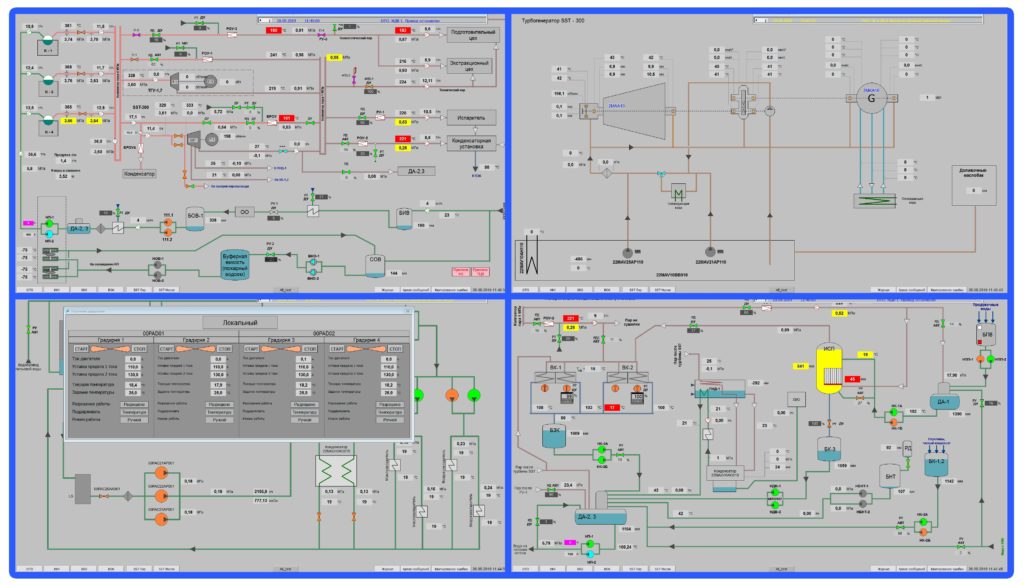

Функции и возможности системы управления и диспетчеризации (SCADA-системы)

В ходе выполнения работ по реализации системы диспетчеризации было выполнено:



  • перевод существующей на предприятии SCADA-системы (САУ котельной) на новую версию программного обеспечения Siemens WinCC



  • интеграция в существующую SCADA-систему комплекса управления вспомогательным оборудованием нового турбоагрегата

В состав новой обновлённой SCADA также включены функции мониторинга работы всех основных и вспомогательных систем нового турбогенераторного комплекса,

а именно:



  • управления турбогенератором

  • подачи насыщенного и перегретого пара

  • насосной станции циркуляционной воды

  • градирни

  • хим.водоподготовки

  • а также состояния узлов систем электропитания и электрораспределения


Все изменения в работе комплекса фиксируются в журнале SCADA-системы.

Ведётся архив.

Введение комплекса в эксплуатацию

Для того, чтобы обеспечить успешное введение в эксплуатацию турбогенератроного комплекса, сотрудниками нашего инженерного департамента



  • проанализированы документация и оборудование всех подрядных и смежных организаций

  • даны рекомендации по корректировке разделов силового электрооборудования и системы автоматизации

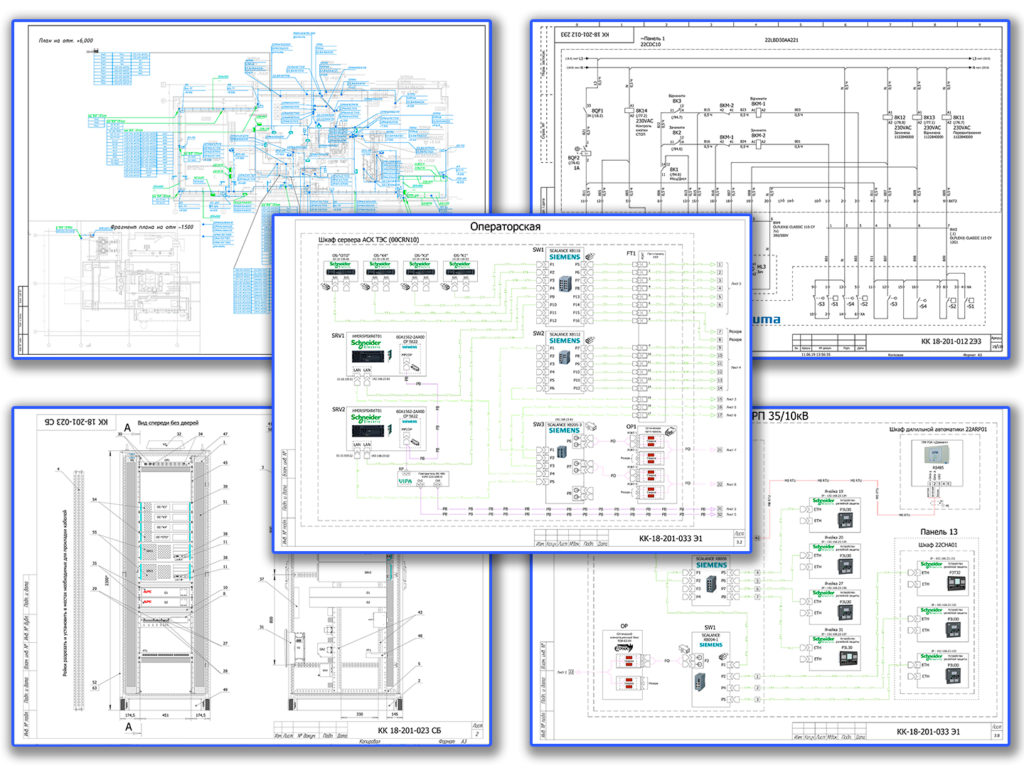

  • выполнен комплект конструкторской документации на силовые щиты и щиты управления

  • разработано проектное решение и выполнен комплект документации для объединения всех систем управления в единый технологический комплекс

  • во время пусконаладочных работ были выполнены работы по контролю сопротивления изоляции, срабатыванию всех сигналов управления и обратной связи, срабатыванию защит и блокировок, составлены соответствующие протоколы контроля и испытаний

АСУТП вспомогательных систем

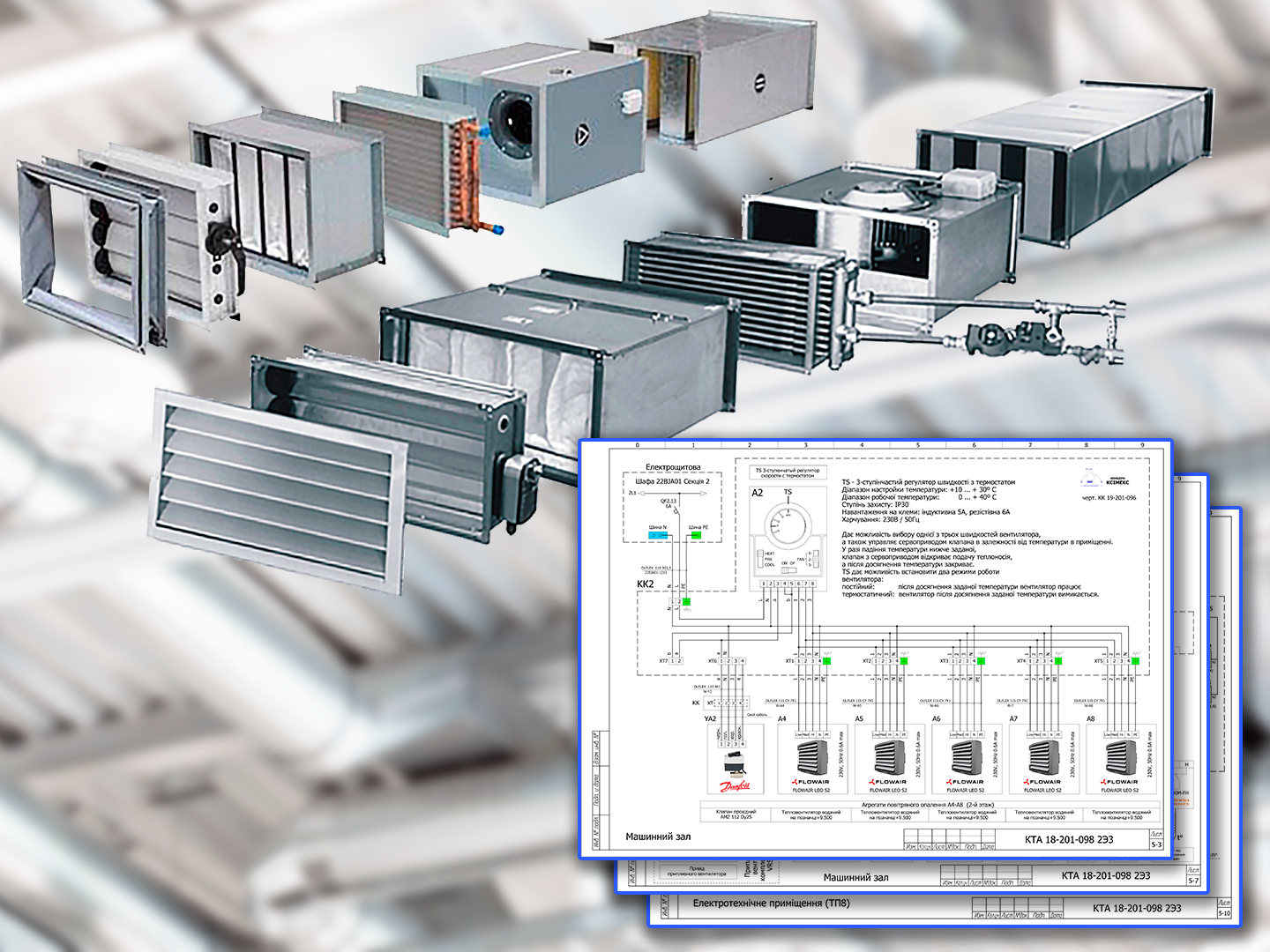

В рамках реализации проекта были также выполнены работы по проектированию, монтажу и пусконаладке систем автоматического управления отоплением и вентиляцией помещений машинного зала и электрощитовых  турбогенераторного комплекса.
