Поставка комплекта электрораспределительных устройств на морскую яхту

Проектом предусматривалось изготовление электрораспределительного устройства для питания оборудования системы распределения электроэнергии на морской яхте в соответствии с требованиями Правил Итальянского Морского Регистра Судоходства Registro Italiano Navale (RINA).

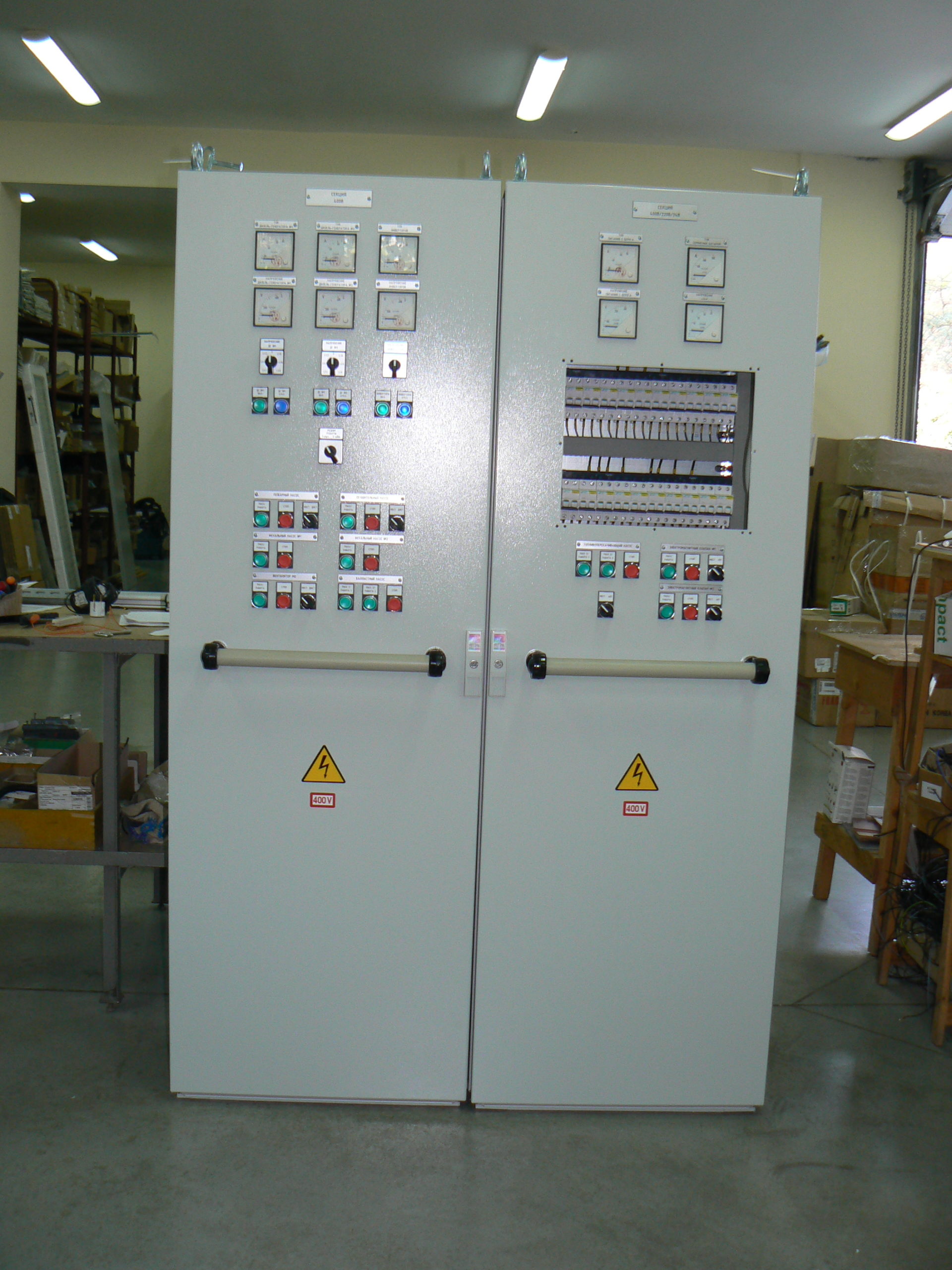

Фото 2

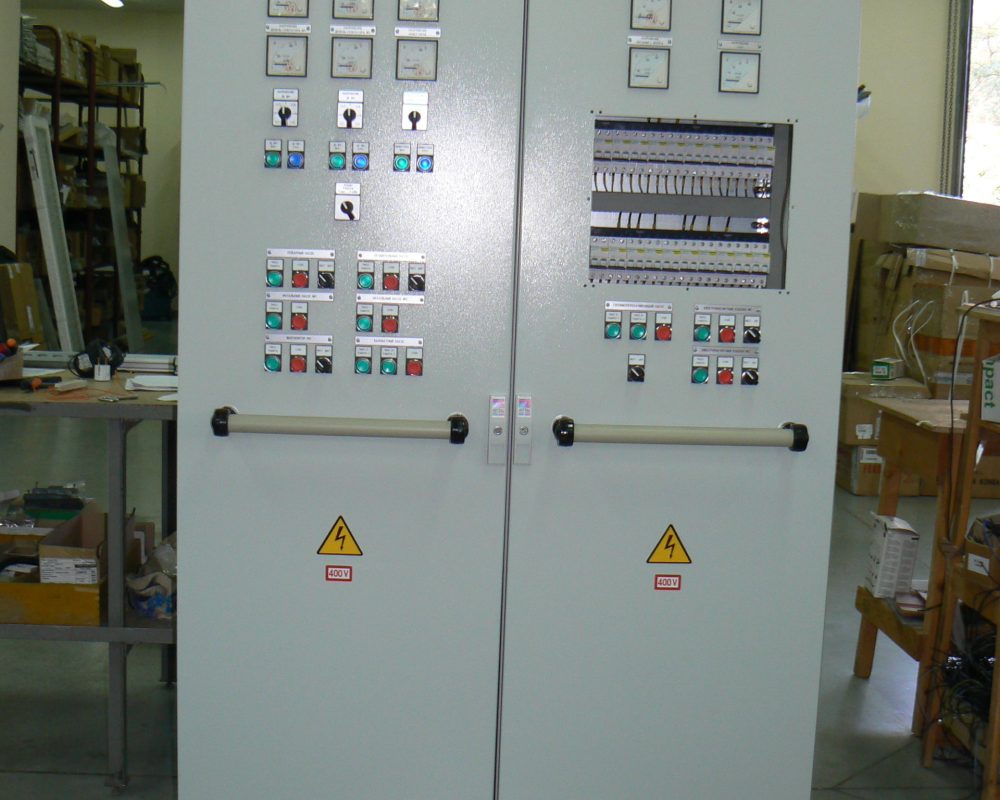

Главный распределительный щит (ГРЩ)

Щит был сконструирован в строгом соответствии с техническим заданием заказчика, которое включало строгое соответствия требования правил Registro Italiano Navale (RINA), а также с учетом ограниченного пространства.

  • ГРЩ состоит из двух секций – одной секции 400В и секций распределительной 400/220/24В с пускозащитной аппаратурой.
  • Конструкция шкафов ГРЩ – стальные профилированные рамы, закрываемые дверями, оборудованными дверными стопорами, — с передней стороны, стенками — с боков и сзади, крышами — сверху.
  • Цвет светло-серый (RAL7035).

Степень защиты щита IP22 по ГОСТ 14254 (МЭК 529)

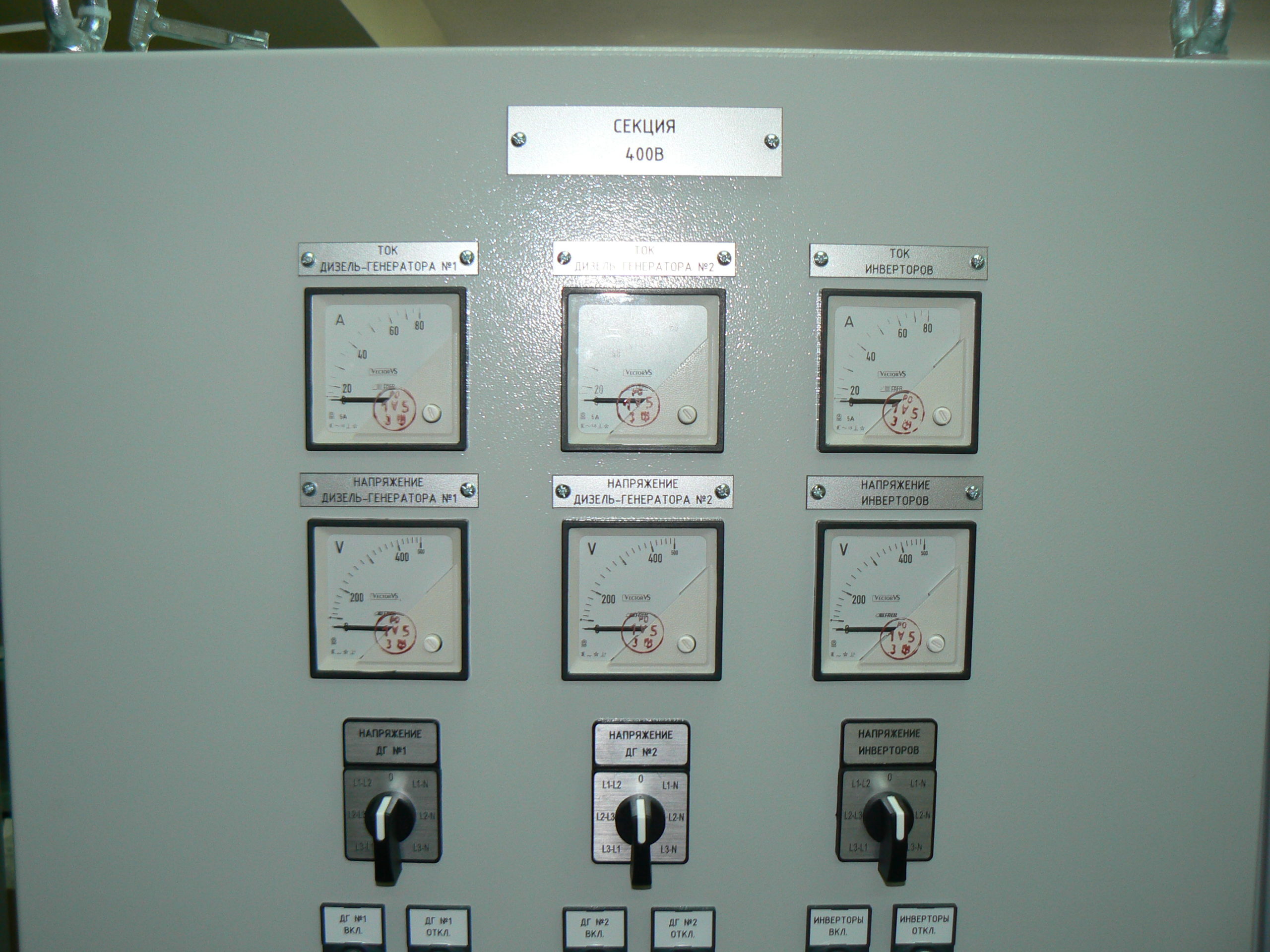

P1170659

Главный распределительный щит обеспечивает:

  • прием питания от двух основных дизель-генераторов;
  • прием питания от берегового источника 380В, 50Гц;
  • распределение электроэнергии по отходящим линиям и защиту отходящих линий;
  • распределение электроэнергии по отходящим фидерам напряжением =24В постоянного тока по 2-х проводным линиям
  • выполнение функций измерения, управления (в объеме требований Правил Итальянского Морского Регистра Судоходства Registro Italiano Navale (RINA)), индикации и сигнализации.
  • Заводские приёмосдаточные испытания ГРЩ выполняются в соответствии с “Программой и методикой испытаний ГРЩ”.

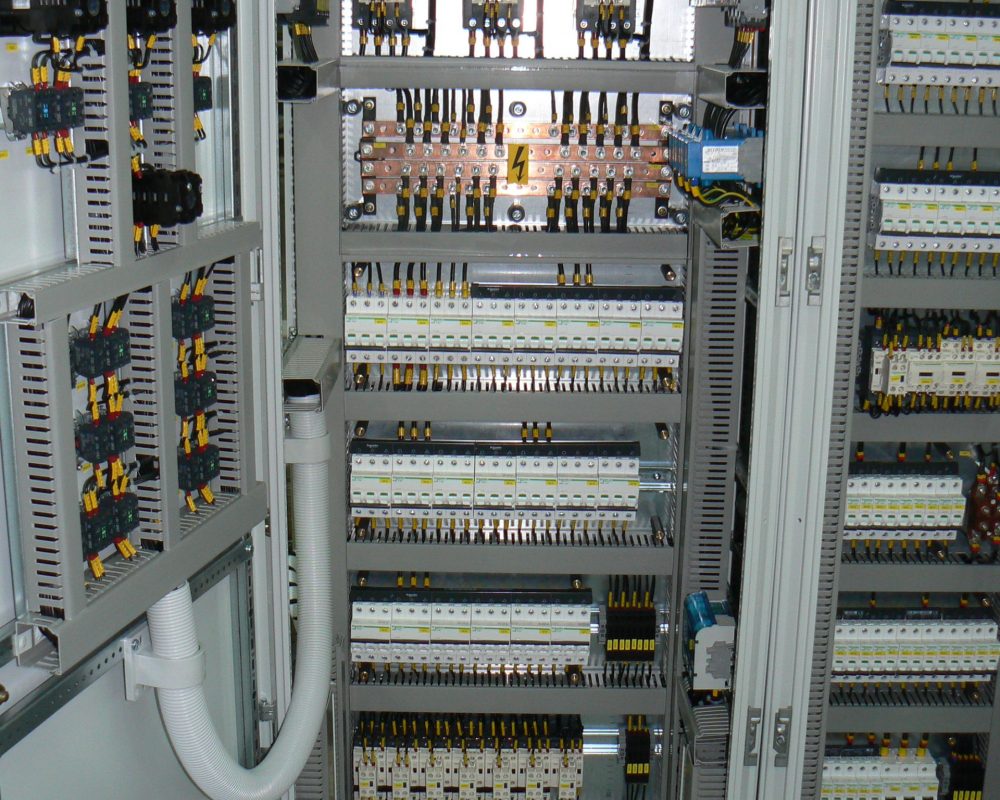

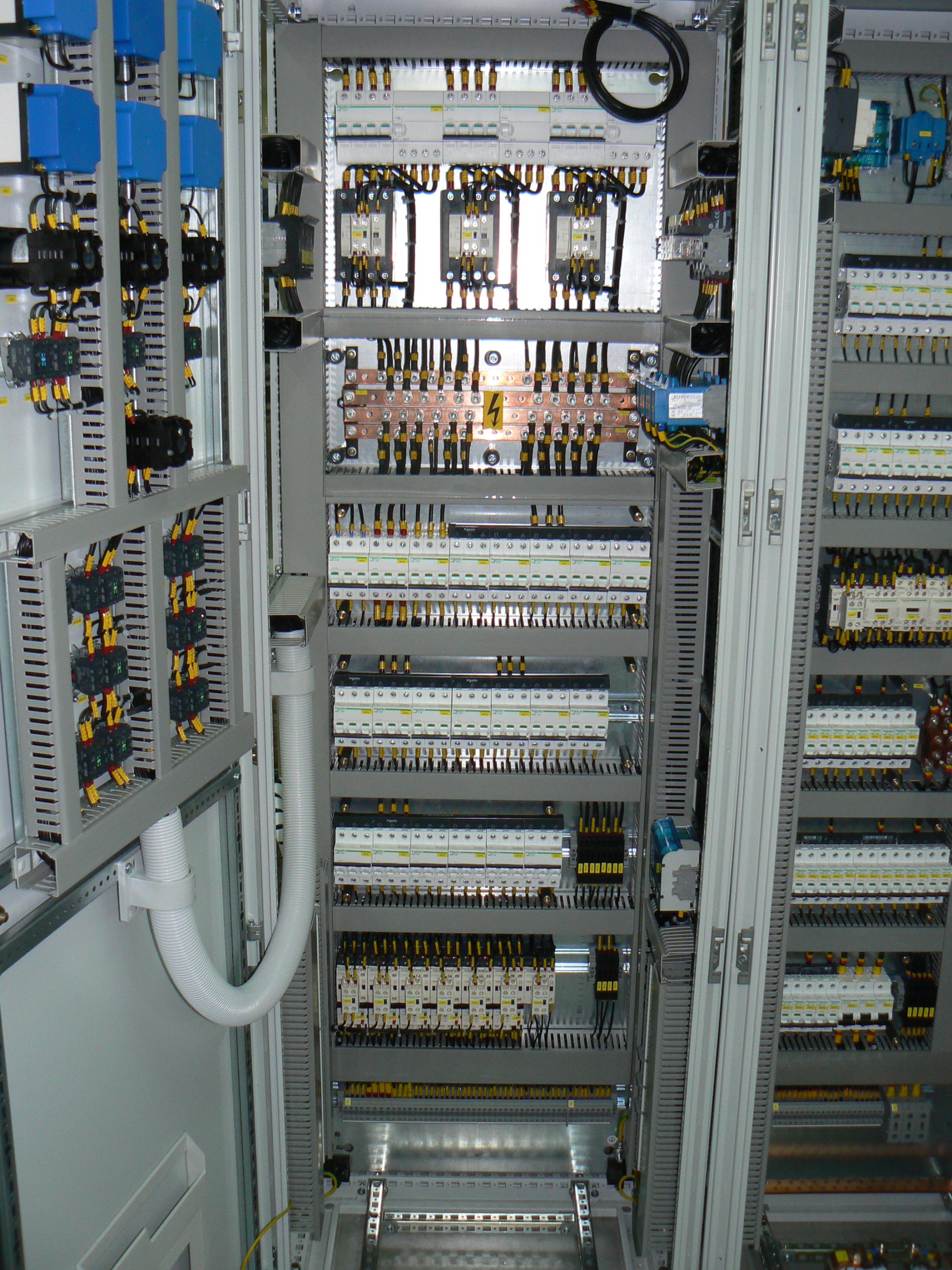

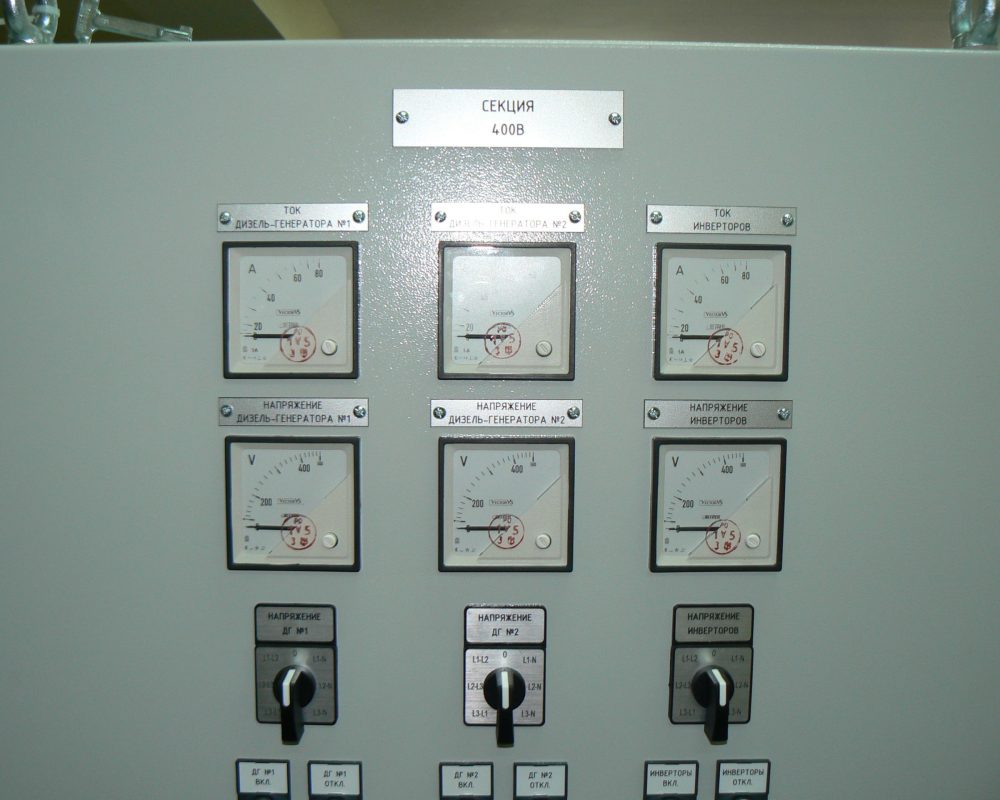

Фото 3_секц400_15

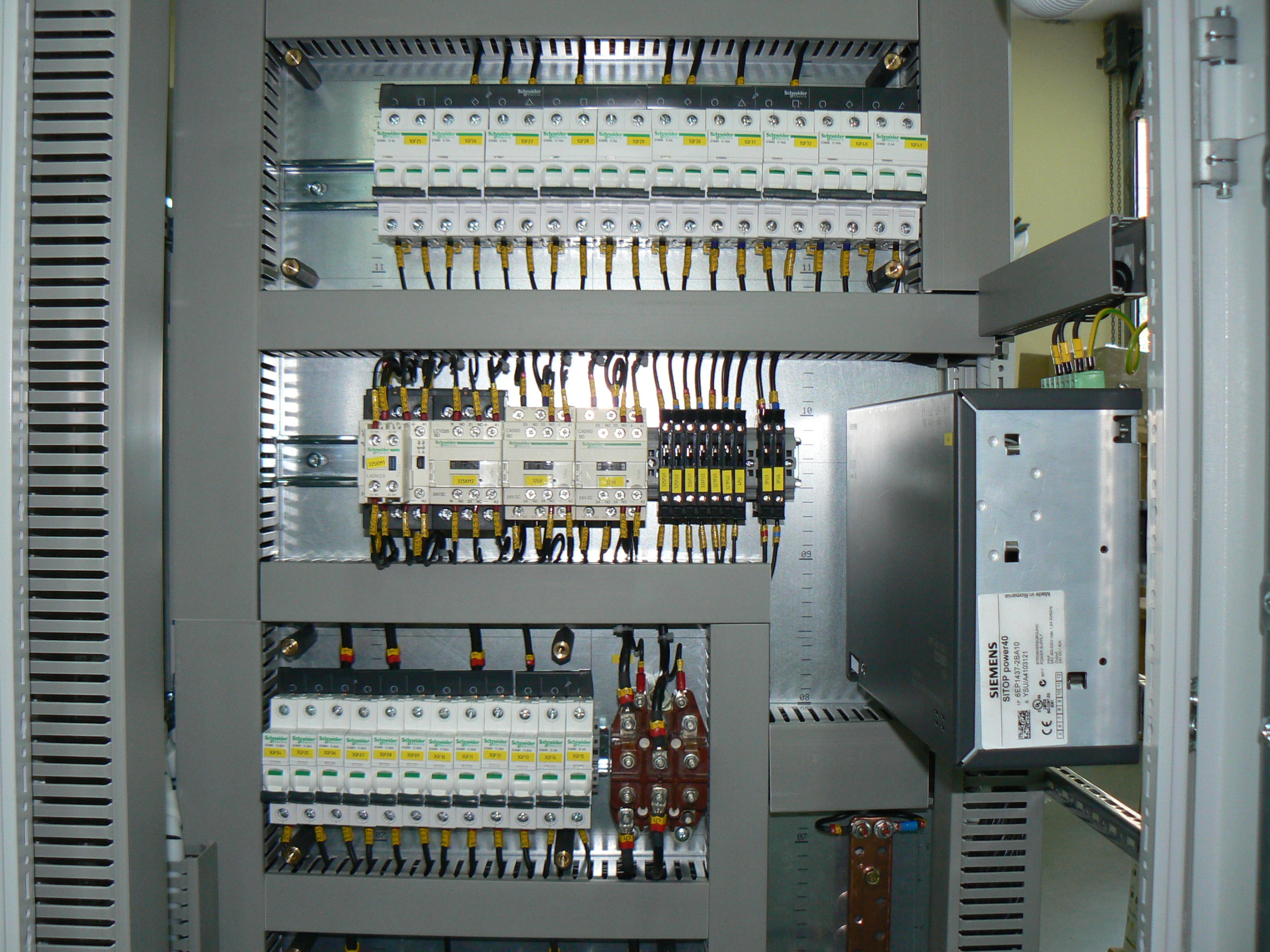

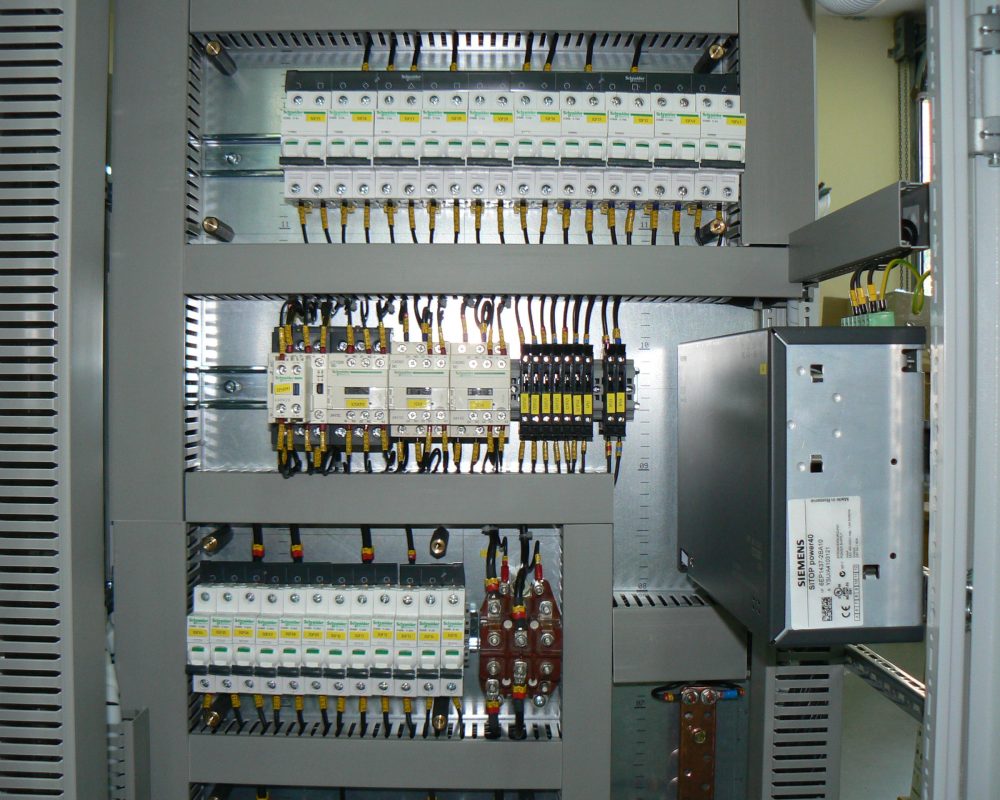

Фото 4_секц400_24_13

Особенностями данного щита являются:

  • высокая степень проработки ТЗ техническими инженерами;
  • высококачественный монтаж с учетом требования Заказчика по габаритным размерам;
  • расположение оборудование не только на монтажной панели, но и используя боковые стороны внутреннего пространства в шкафу, а также его маркировка;
  • предусмотрено закрытия от поражения эл. током обслуживаемого персонала;
  • на двери вынесены контрольно-измерительные приборы, а также свето-сигнальная арматура;
  • использования оборудования таких брендов как Frer, Schneider Electric, Siemens, которые имеют типовые сертификаты одобрения морских классификационных сообществ, которые признаются RINA

индивидуальная гравировка табличек
