Поставка комплекта электрораспределительных устройств на морской плавдок

Проектом предусматривалось изготовление комплекта электрораспределительных устройств для питания оборудования системы распределения электроэнергии на морском Плав доке в соответствии с требованиями Правил Российского Морского Регистра Судоходства.

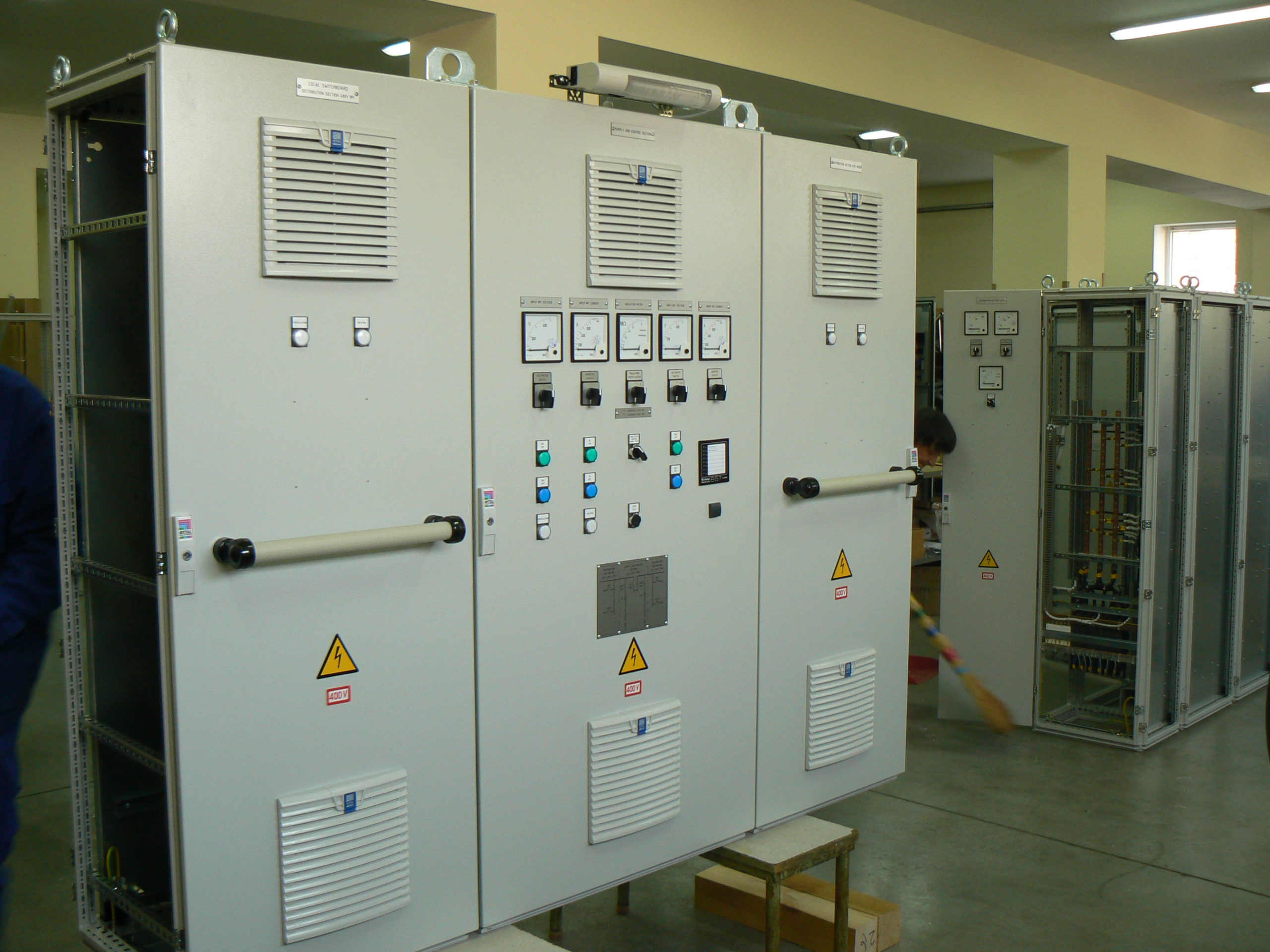

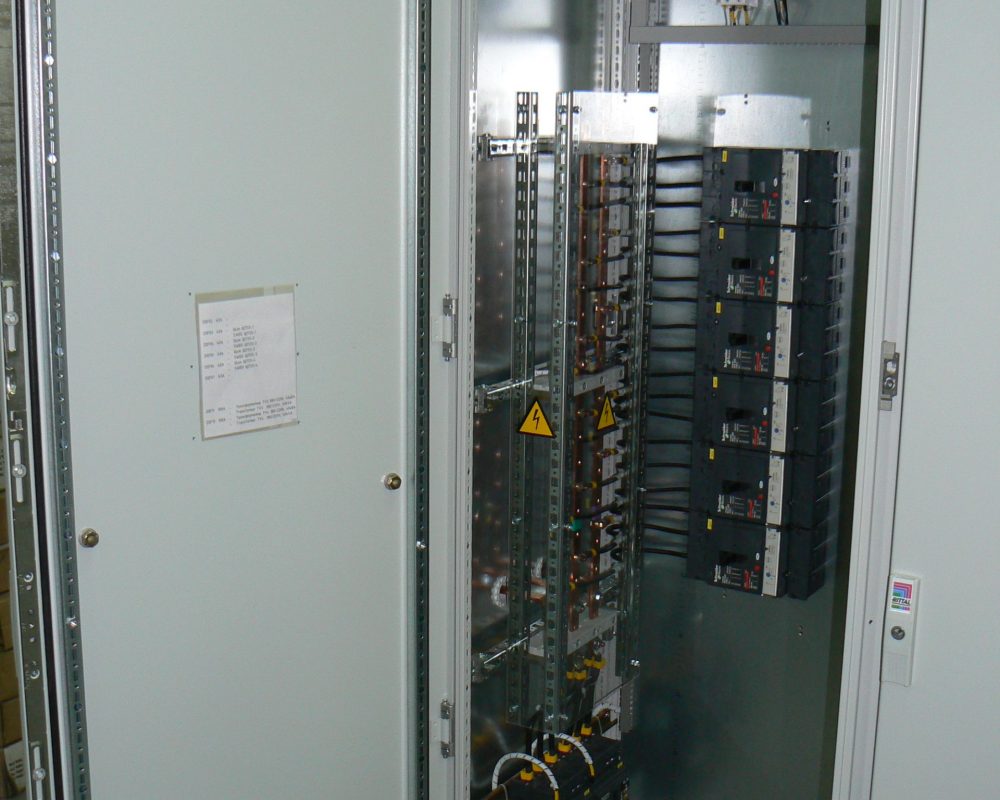

Главный распределительный щит (ГРЩ)

Щит был сконструирован в строгом соответствии с техническим заданием заказчика, которое включало строгое соответствия требования правил РМРС, а также с учетом ограниченного пространства.

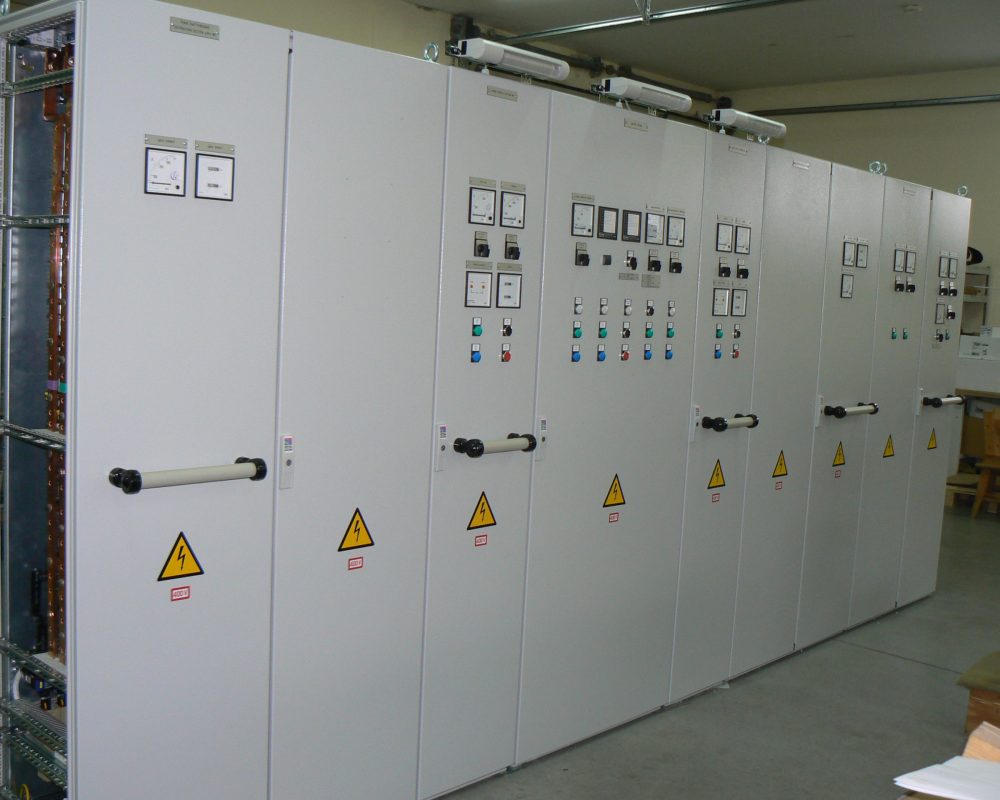

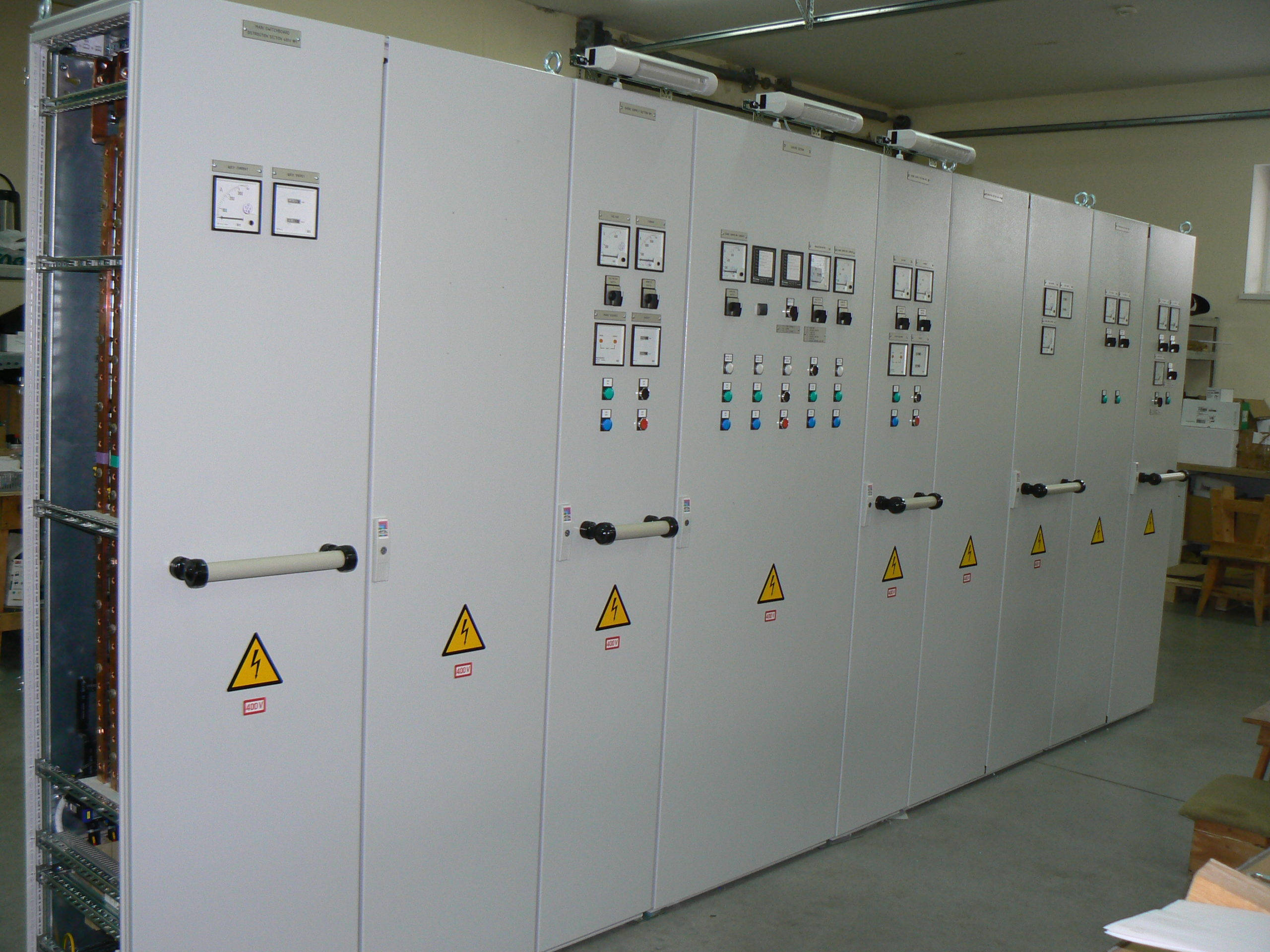

  • ГРЩ состоит из шести секций — двух секций генераторных (ВДГ), одной секции генераторной (СДГ) и питания с берега,  одной секции синхронизации,  двух секций распределительных 380/220В с пускозащитной аппаратурой.
  • Конструкция шкафов ГРЩ – стальные профилированные рамы, закрываемые дверями, оборудованными дверными стопорами, — с передней стороны, стенками — с боков и сзади, крышами — сверху.
  • Цвет светло-серый (RAL7035).
  • Степень защиты щита IP22 по ГОСТ 14254 (МЭК 529)

Главный распределительный щит обеспечивает:

  • прием питания от двух основных дизель-генераторов;
  • прием питания от стояночного дизель-генератора;
  • прием питания от берегового источника 380В, 50Гц, 60А;
  • распределение электроэнергии по отходящим линиям и защиту отходящих линий;
  • выполнение функций измерения, управления (в объеме требований Правил Российского Морского Регистра Судоходства для судов класса автоматизации А3), индикации и сигнализации.
  • Заводские приёмосдаточные испытания ГРЩ выполняются в соответствии с “Программой и методикой испытаний ГРЩ”.

Особенностями данного щита являются:

  • высокая степень проработки ТЗ техническими инженерами;
  • высококачественный монтаж с учетом требования Заказчика по габаритным размерам и расположению оборудования;
  • предусмотрено закрытия от поражения эл. током обслуживаемого персонала;

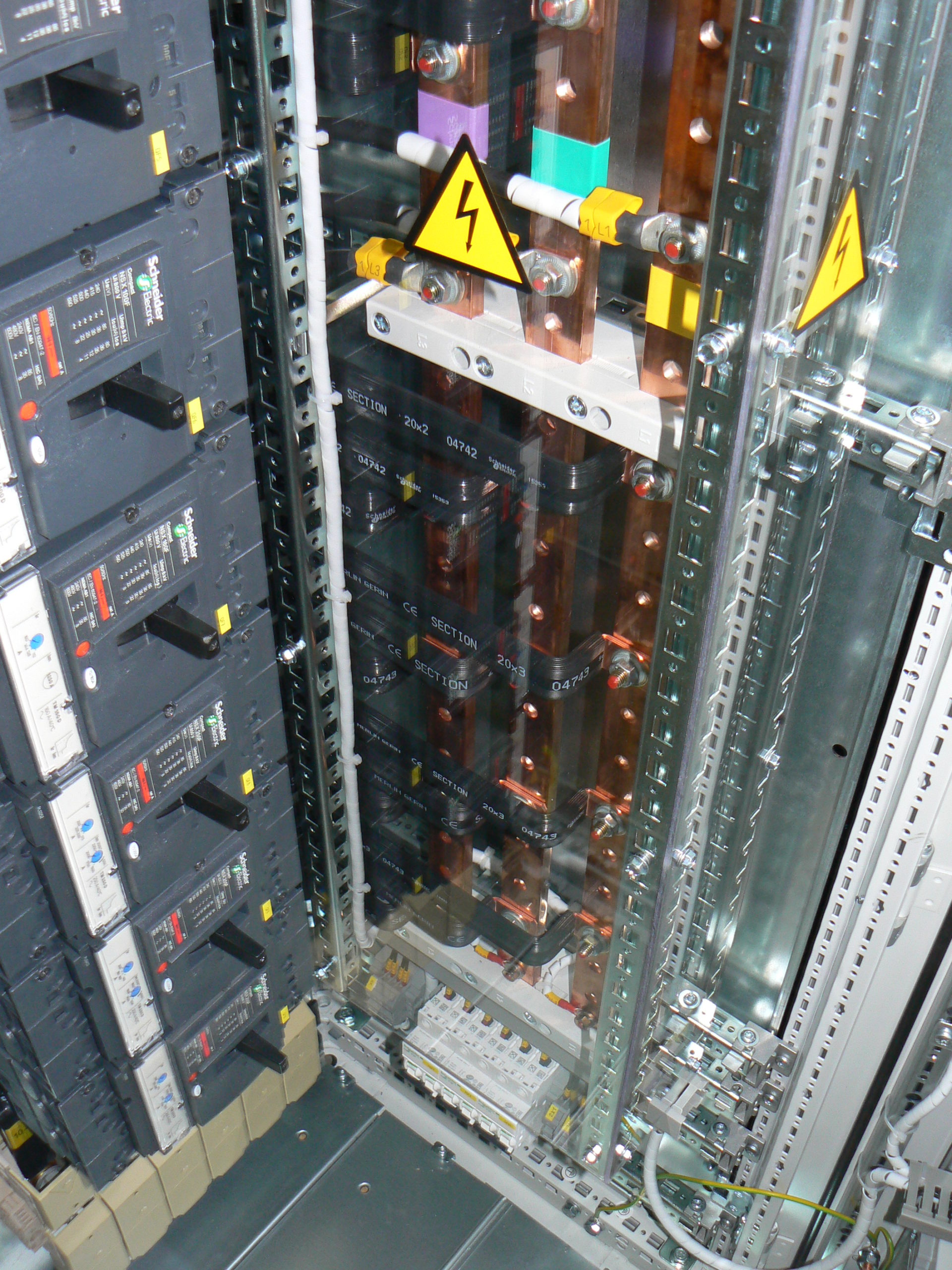

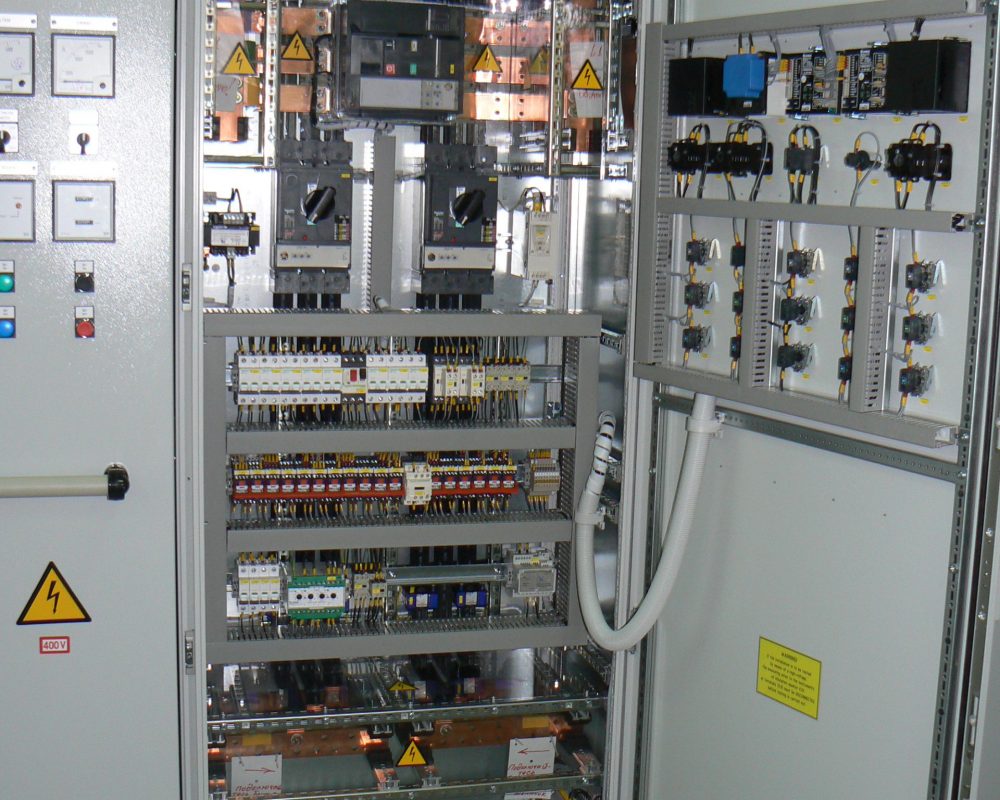

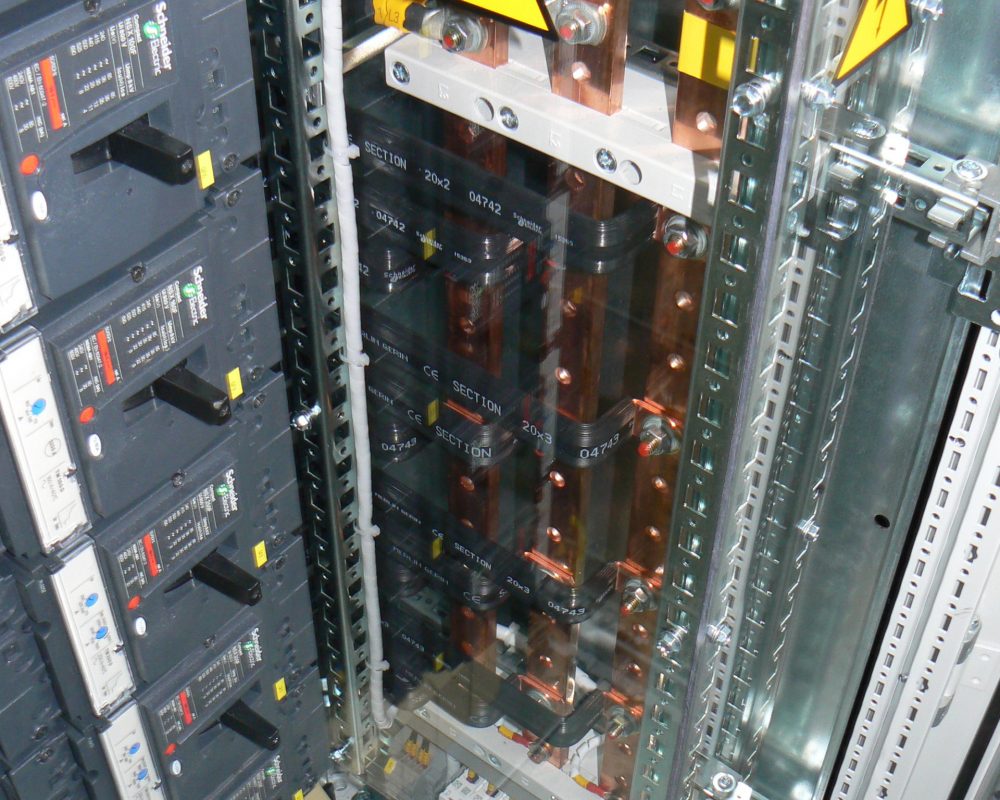

  • применение, как гибкой шины, так и сплошной;

использования оборудования таких брендов как Selco, Deif.

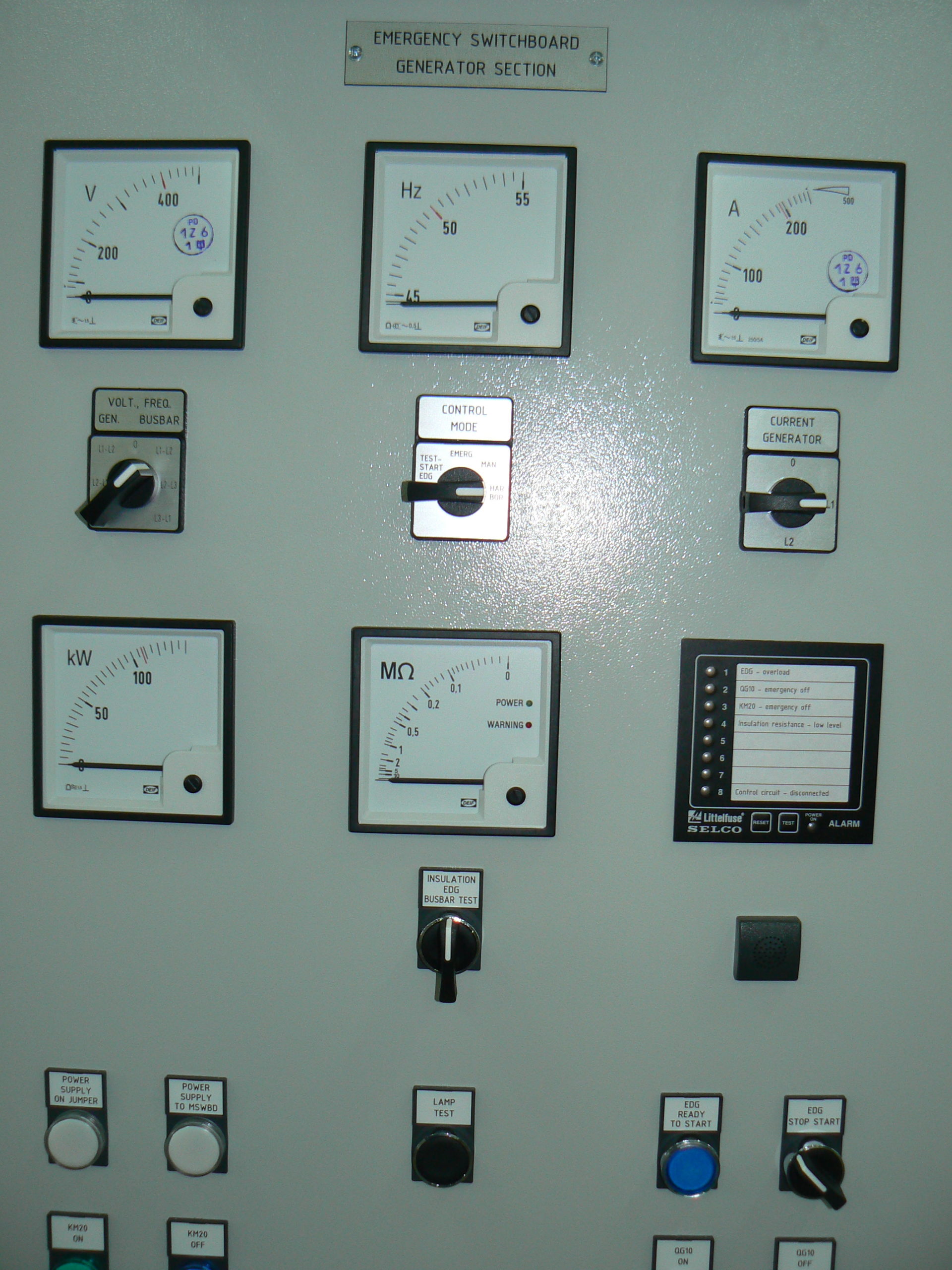

Аварийный распределительный щит (АРЩ)

Щит был сконструирован в строгом соответствии с техническим заданием заказчика, которое включало строгое соответствия требования правил РМРС, а также с учетом ограниченного пространства.

  • АРЩ состоит из трех секций — одной генераторной секций и  двух секций распределительных 380/220В с пускозащитной аппаратурой;
  • Цвет светло-серый (RAL7035);
  • Степень защиты щита IP54 по ГОСТ 14254 (МЭК 529);

Аварийный распределительный щит выполняет:

  • прием электроэнергии на шины через зарядный выпрямитель ~220В/=24В по 2-х проводной изолированной системе;
  • распределение электроэнергии по отходящим фидерам напряжением =24В постоянного тока по 2-х проводным линиям;
  • прием питания от берегового источника 380В, 50Гц, 60А;
  • распределение электроэнергии по отходящим линиям и защиту отходящих линий;
  • питание потребителей в аварийном режиме от аккумуляторных батарей
  • контроль и измерения параметров электроэнергии;
  • выдача сигналов в судовую систему АПС световая сигнализация в соответствии.

Заводские приёмосдаточные испытания АРЩ выполняются в соответствии с п.8.3 ГОСТ 22789 94 (МЭК 60439 1).

Особенностями данного щита являются:

    • высококачественный монтаж с учетом требования Заказчика
    • предусмотрены механические закрытия от поражения эл. током обслуживаемого персонала
    использования оборудования таких брендов как Selco, Deif, что позволяет увеличить надежность энергосистемы судна и производить контроль, измерение и оповещение

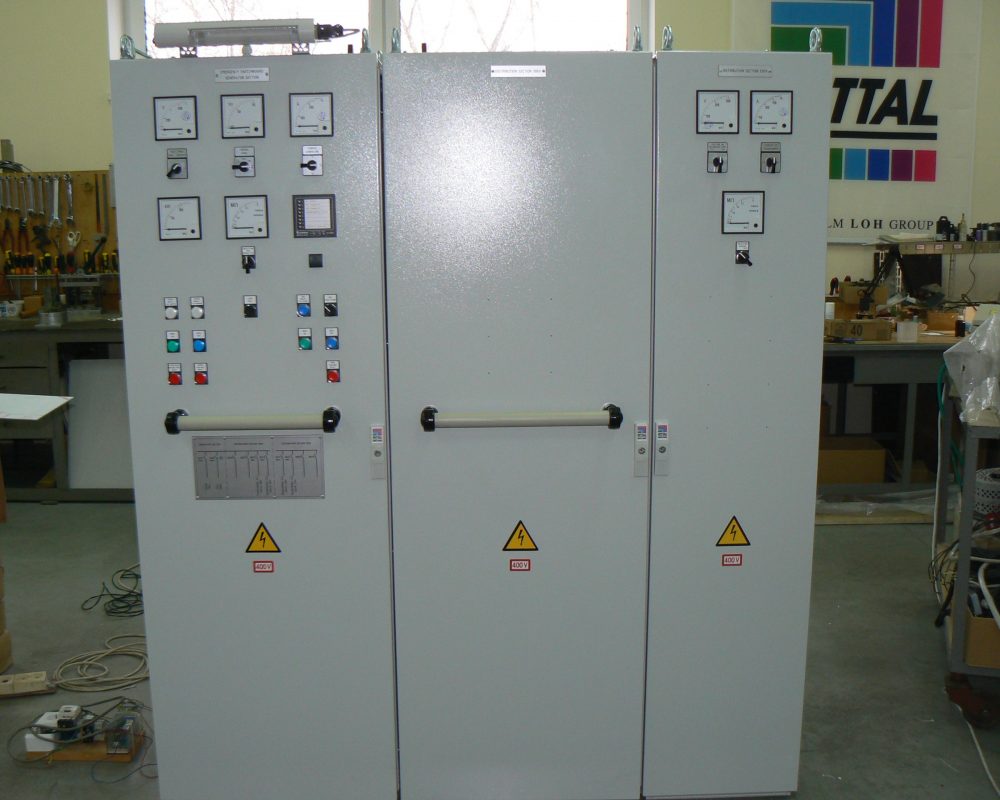

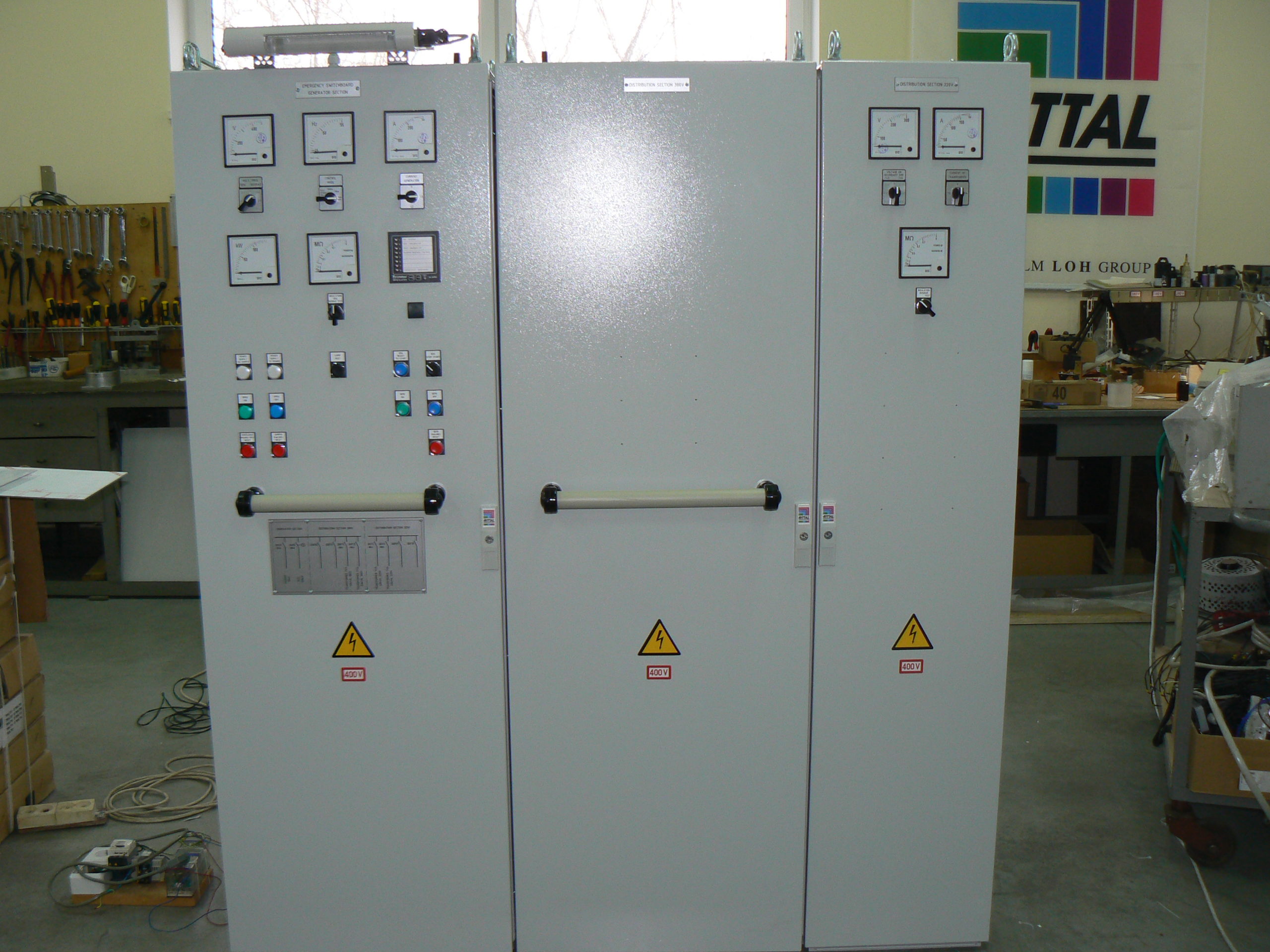

Резервный распределительный щит

Щит был сконструирован в строгом соответствии с техническим заданием заказчика, которое включало строгое соответствия требования правил РМРС, а также с учетом ограниченного пространства.

  • Шкафа РРЩ состоит из трех секций – секция питания и контроля и  двух секций распределительных 400В с пускозащитной аппаратурой;
  • Цвет светло-серый (RAL7035);
  • Степень защиты щита IP54 по ГОСТ 14254 (МЭК 529);

Щит РРЩ выполняет:

  • распределение электроэнергии по отходящим линиям и защиту отходящих линий;
  • выполнение функций измерения, управления (в объеме требований Правил Российского Морского Регистра Судоходства для судов класса автоматизации А3), индикации и сигнализации.

Заводские приёмосдаточные испытания АРЩ выполняются в соответствии с п.8.3 ГОСТ 22789 94 (МЭК 60439 1).

Особенностями данного щита являются:

  • высококачественный монтаж с учетом требования Заказчика;
  • предусмотрены механические закрытия от поражения эл. током обслуживаемого персонала;
  • использования оборудования таких брендов как Selco, Deif, что позволяет увеличить надежность энергосистемы судна и производить контроль, измерение и оповещение обслуживающего персонала;

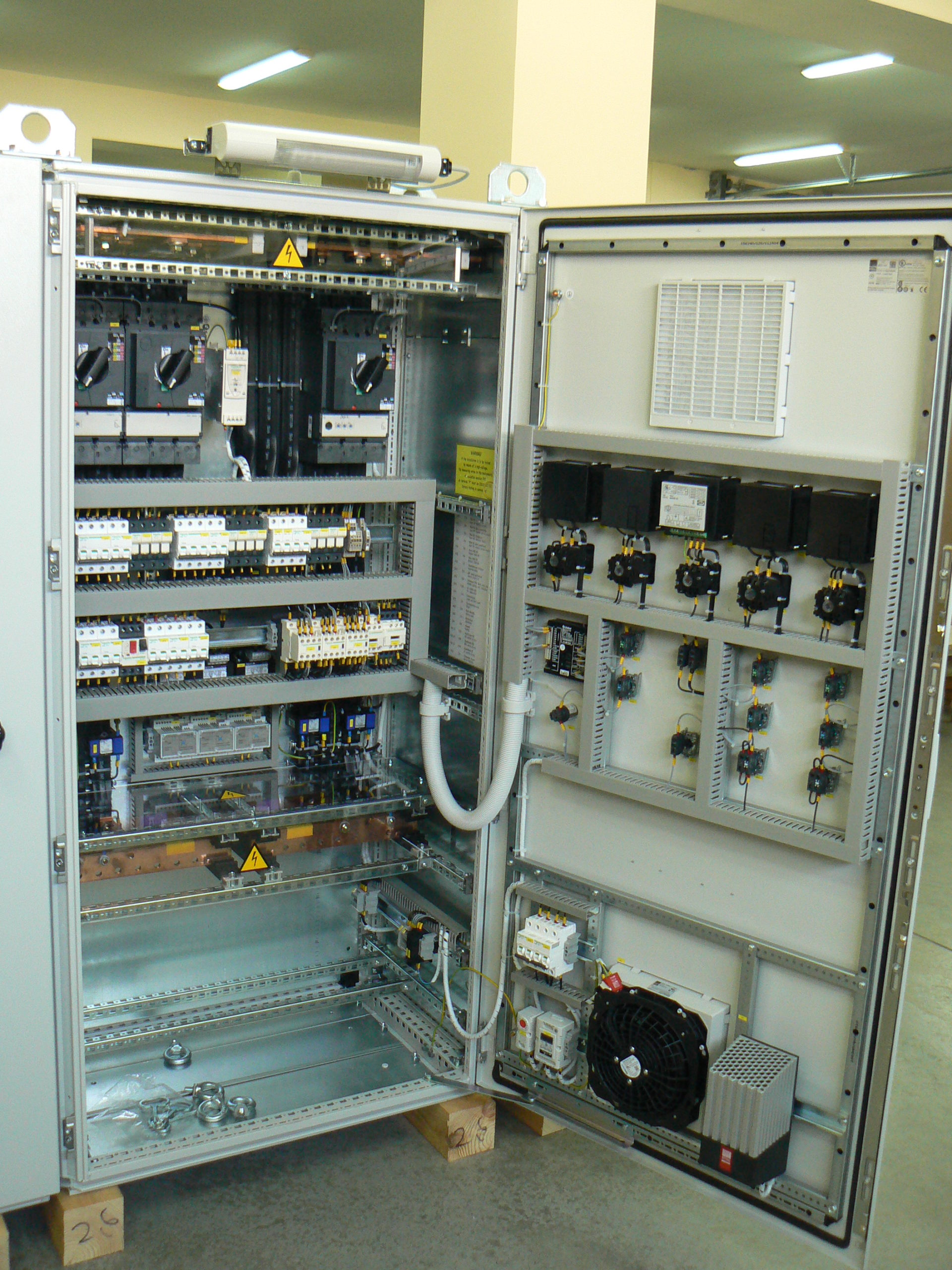

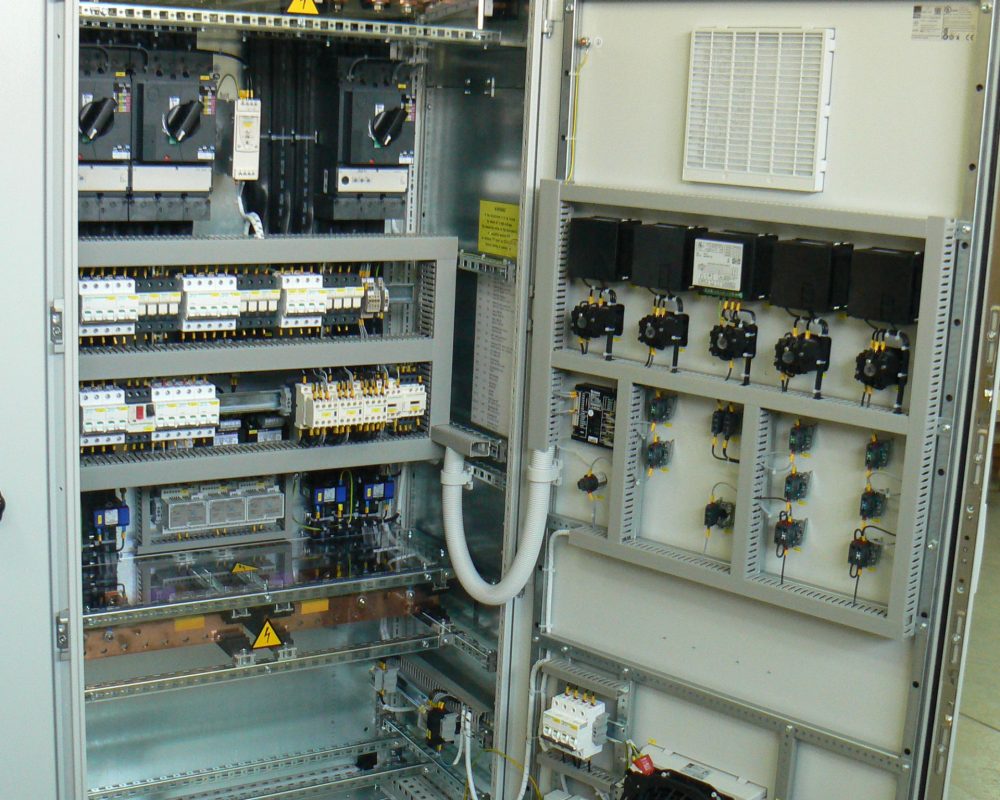

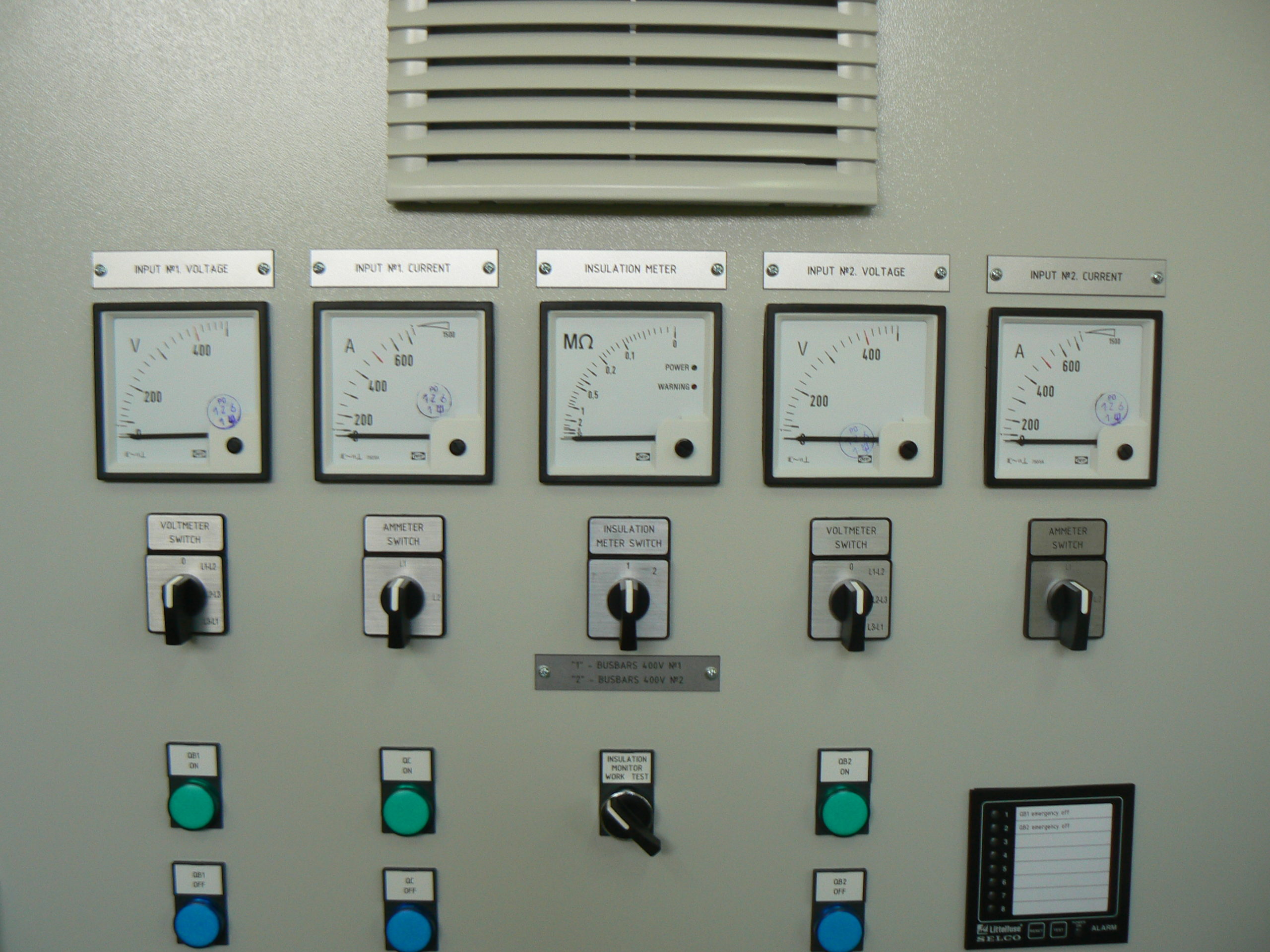

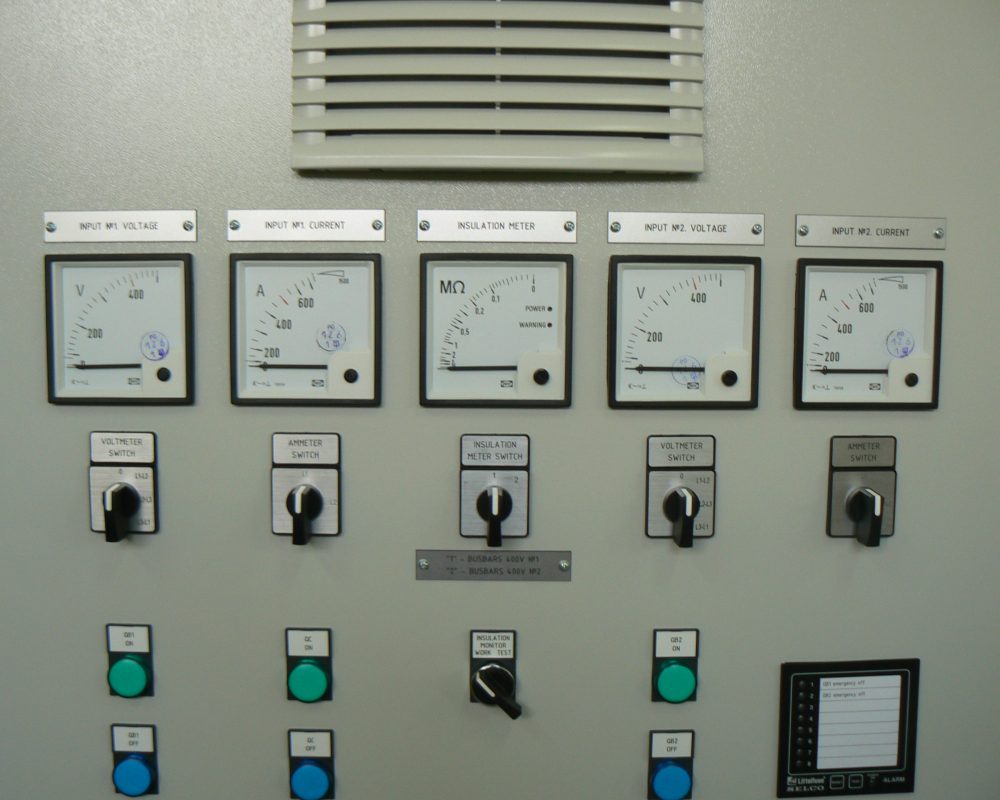

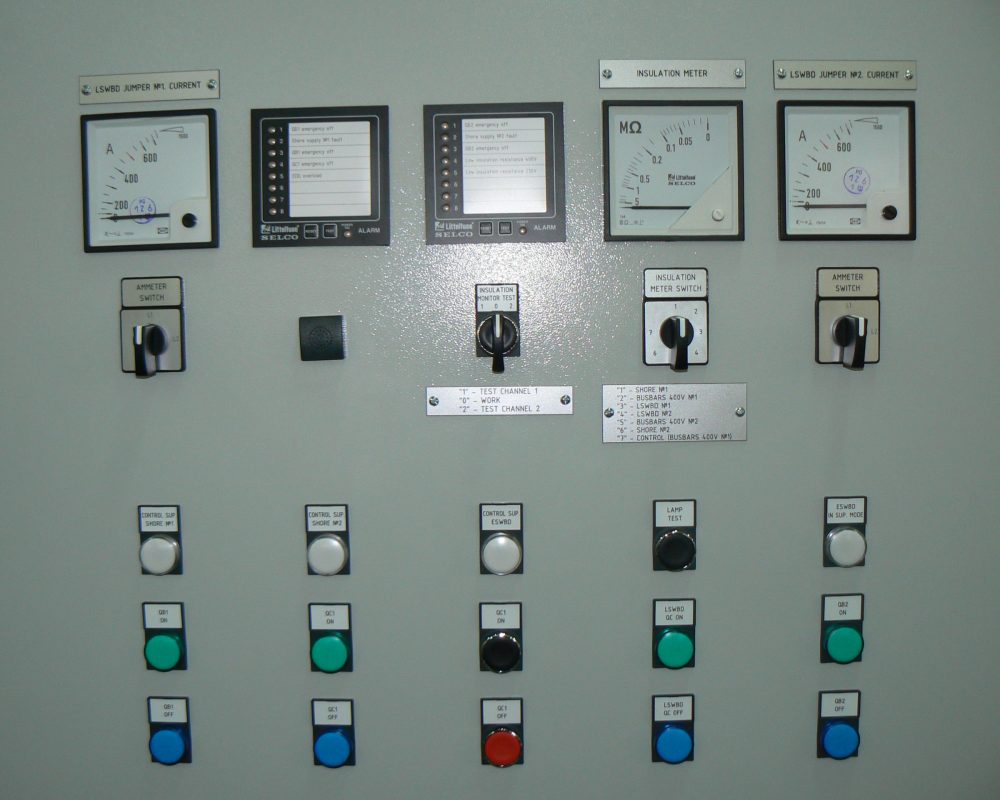

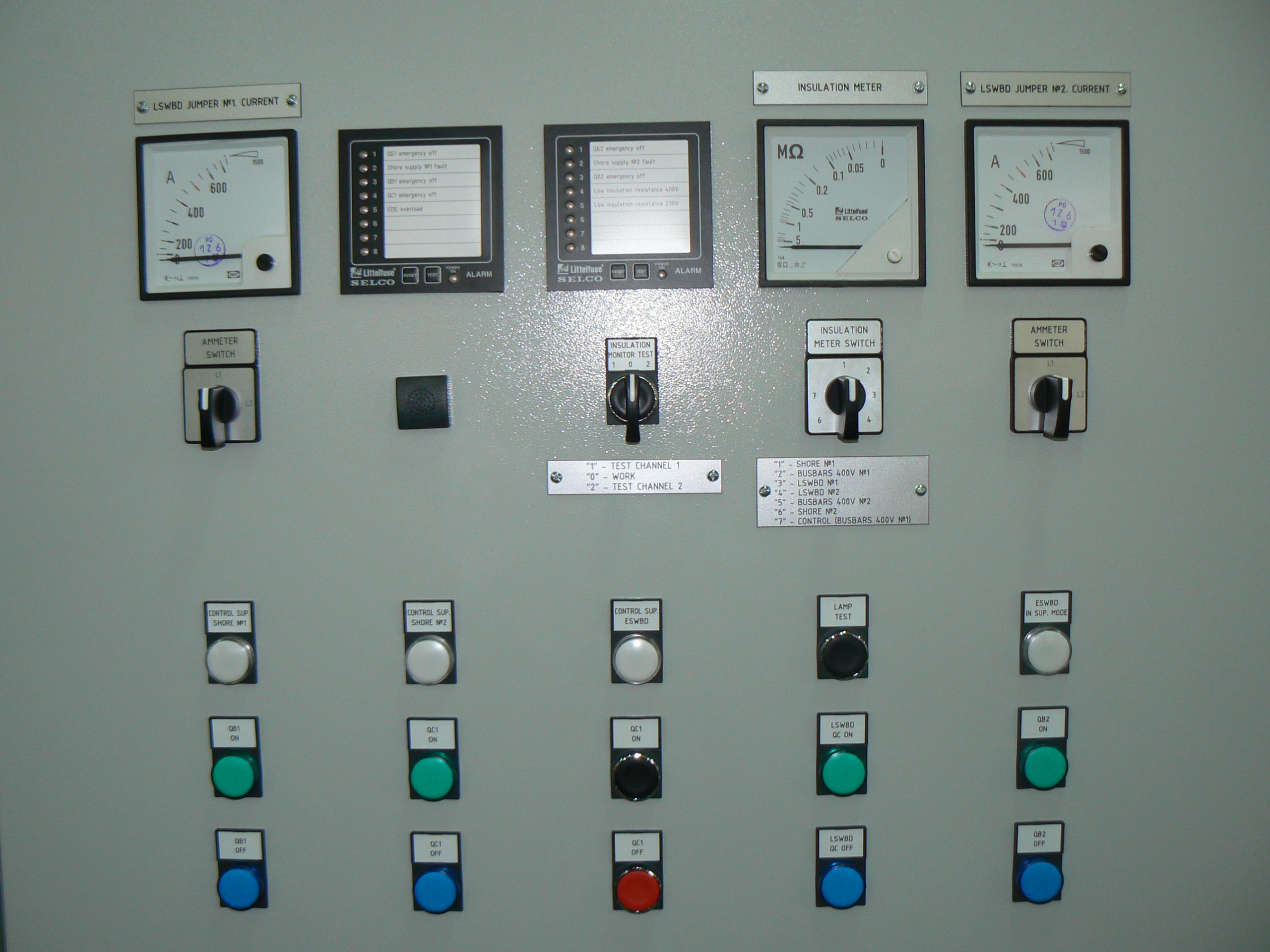

  • На дверях вынесены контрольно-измерительные приборы;

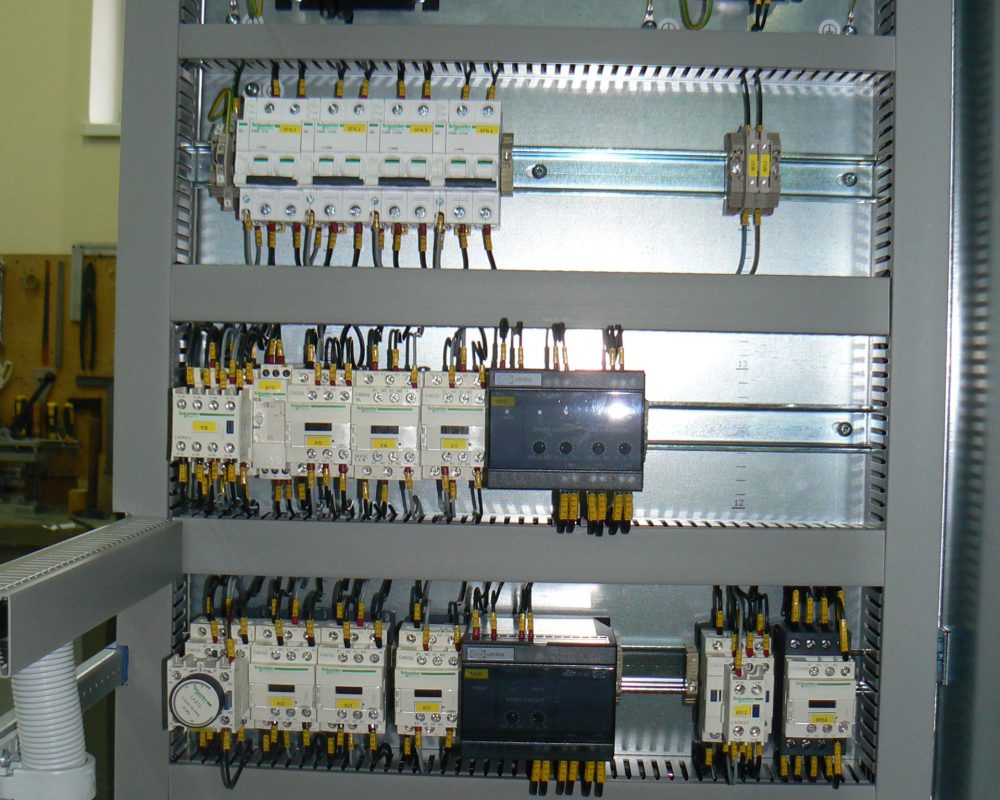

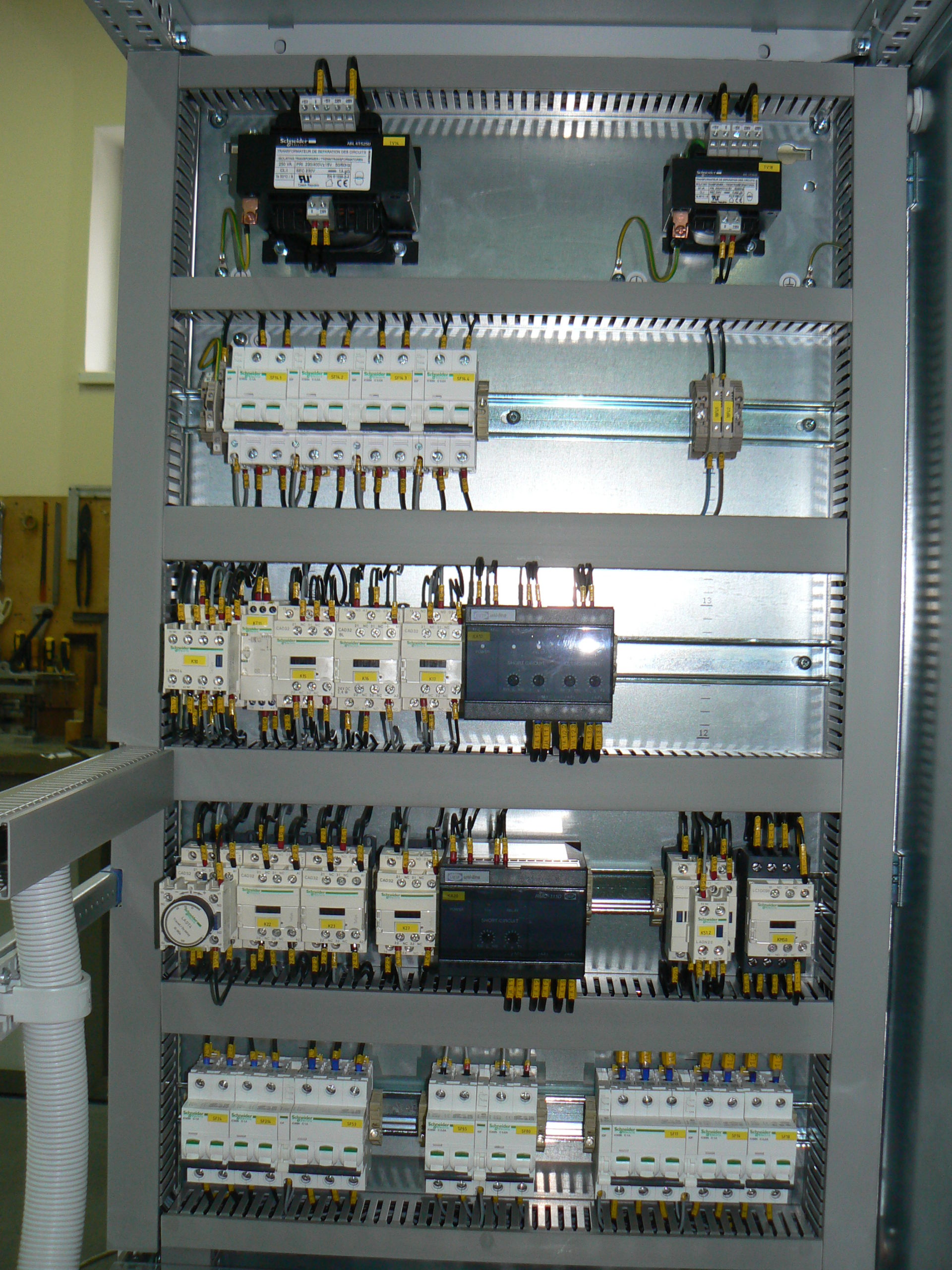

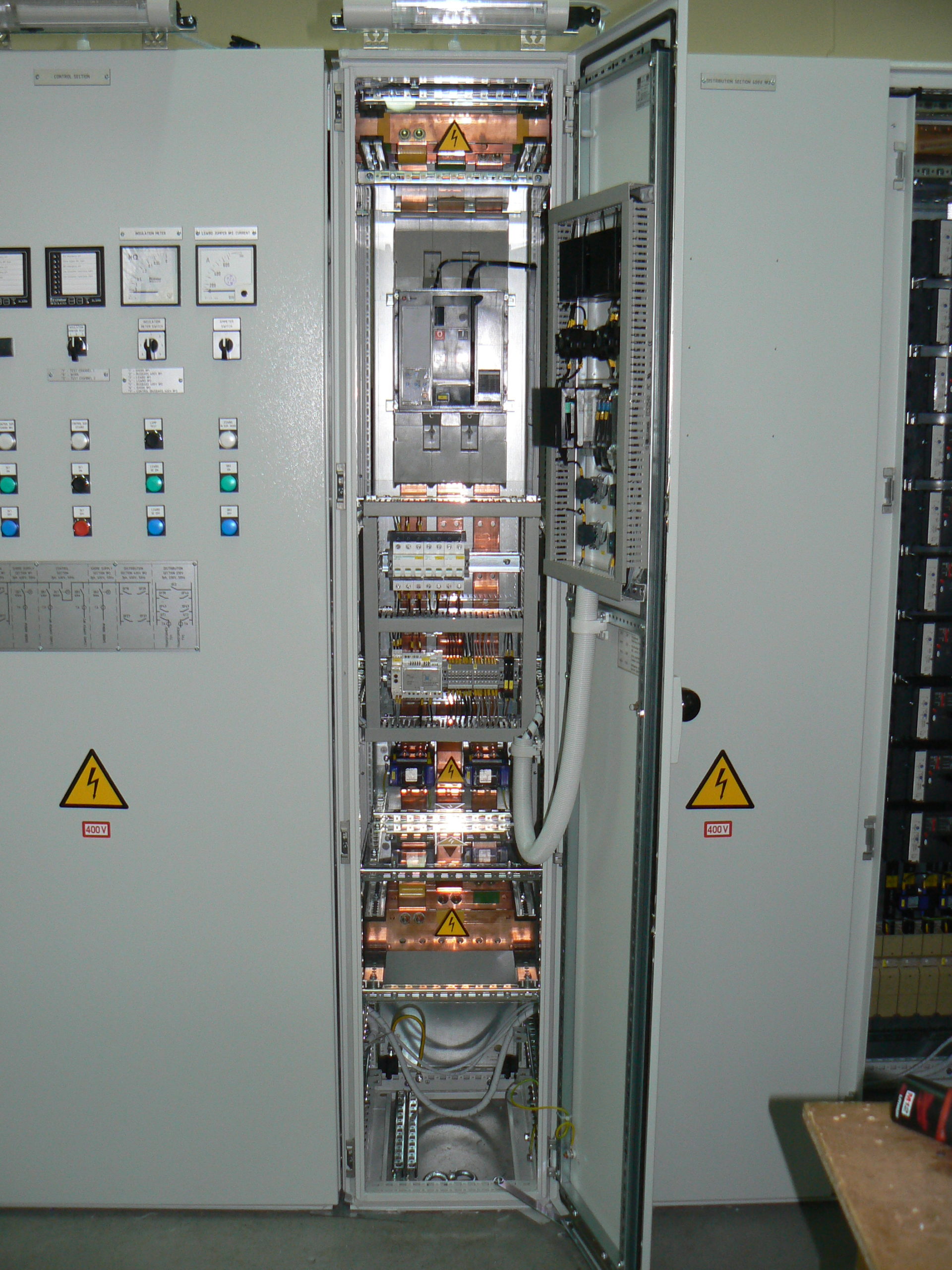

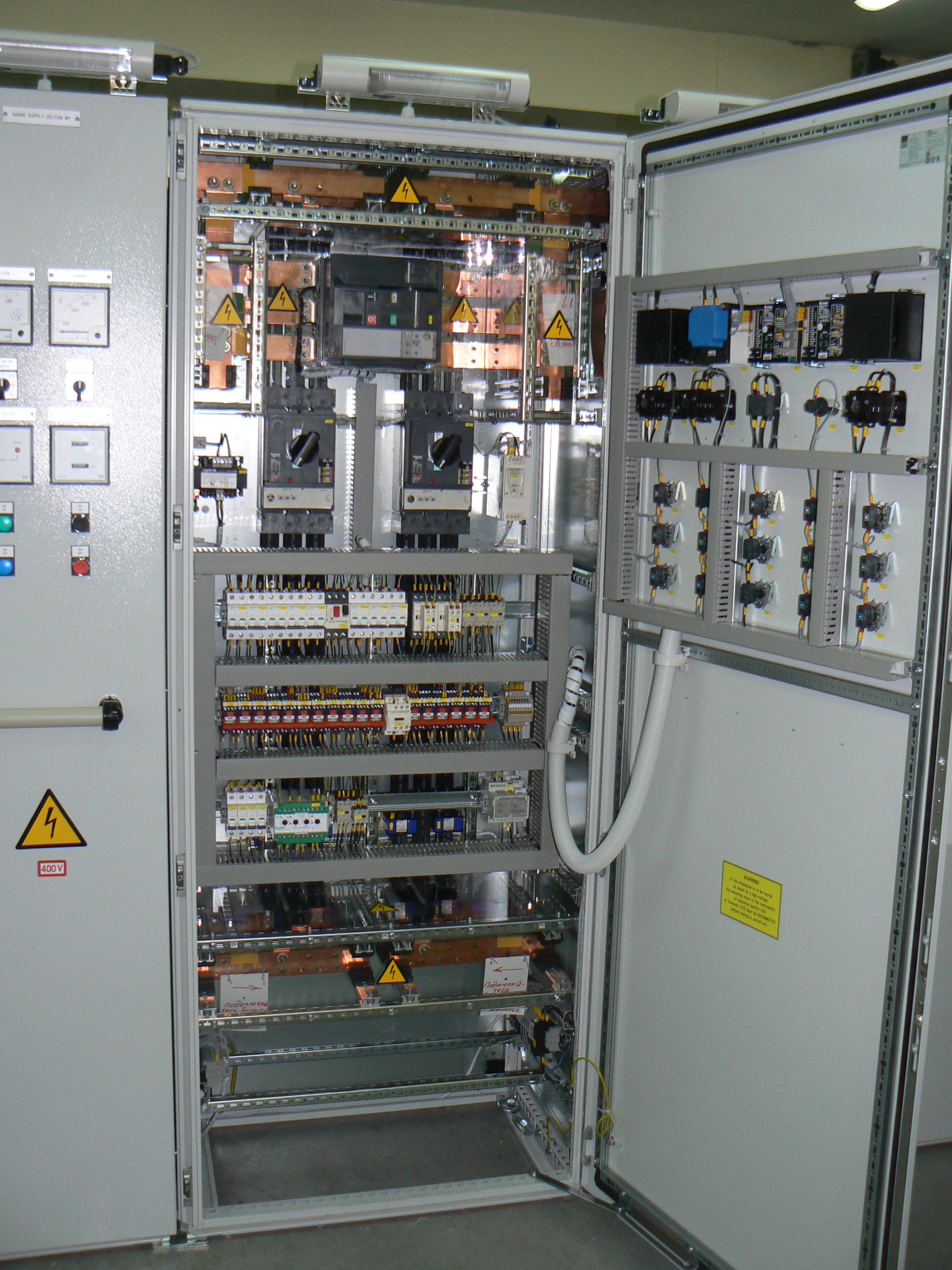

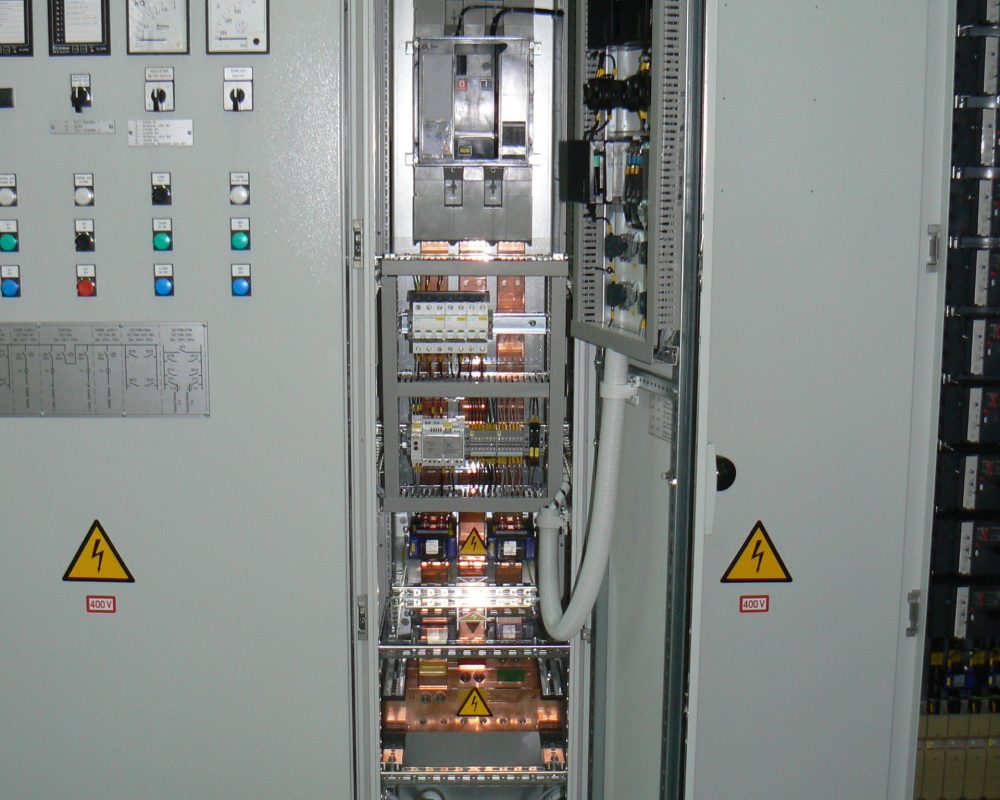

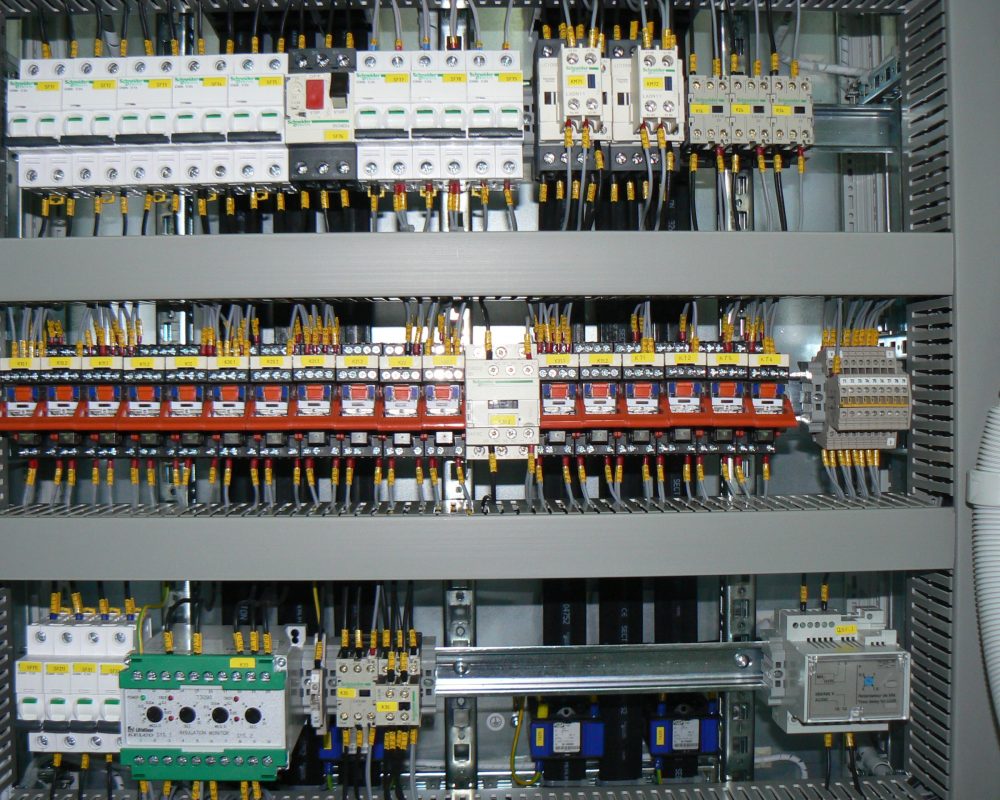

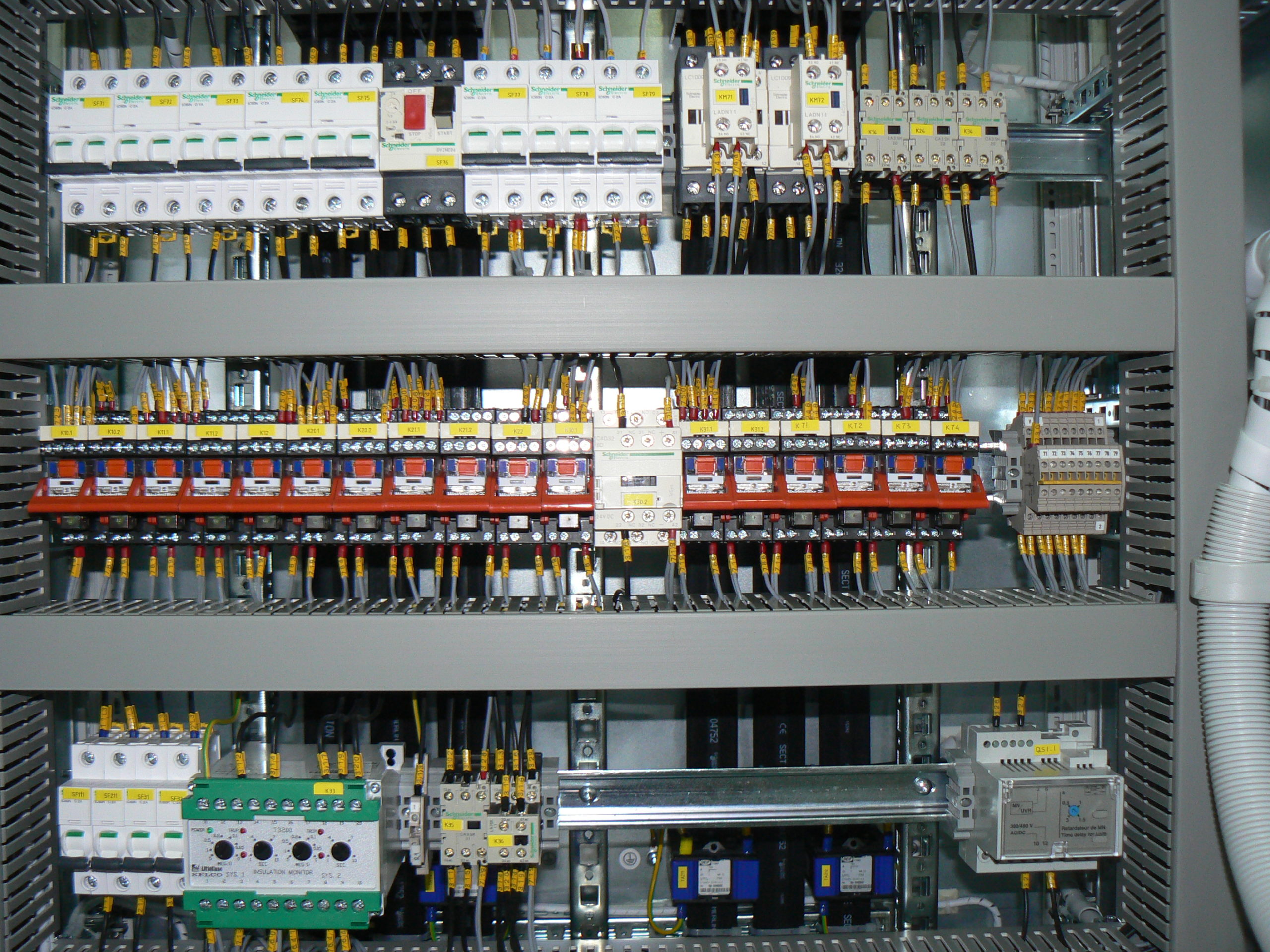

  • В шкафу предусмотрено как горизонтальное, так и вертикальное расположение оборудования;
  • Предусмотрено автоматическое включение принудительной вентиляции и обогрева.
  •

Заводские приёмосдаточные испытания АРЩ выполняются в соответствии с п.8.3 ГОСТ 22789 94 (МЭК 60439 1).
