ООО «Serviсe Grain». Элеваторный комплекс, г.Арциз. Система управления и диспетчеризации

Реализована система автоматического управления и диспетчеризации зерновым элеваторным комплексом в составе:

156 э/двигателей,

863 измерительных преобразователя (датчика),

143 задвижек и клапанов,

1 рабочее место оператора



Результат внедрения:

Реализована автоматическая работа зернового комплекса с автоматизированным построением технологических маршрутов

SG_im03

Функции и возможности

Система диспетчеризации обеспечивает:

  • контроль технологических параметров и их индикацию на экране персонального компьютера (автоматизированное рабочее место оператора (далее АРМ));
  • дистанционное или автоматическое управление исполнительными органами и индикацию их состояния на экране АРМ;
  • автоматическое составление и выполнение циклов запуска и останова маршрута;



Система управления (на базе ПЛК VIPA 315) управляет следующими исполнительными органами:

  • нории;
  • транспортеры;
  • задвижки;
  • перекидные клапаны;
  • распределители потоков;
  • звонки (предпусковая звуковая сигнализация).
  • аварийную сигнализацию;
  • защитные блокировки.

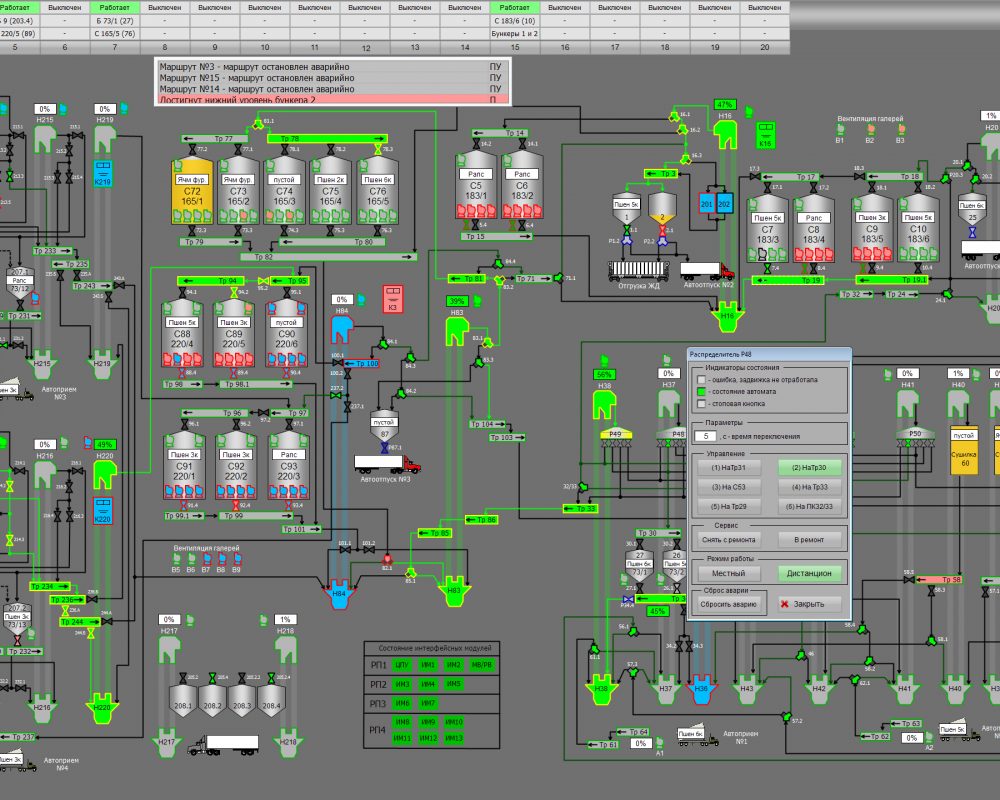

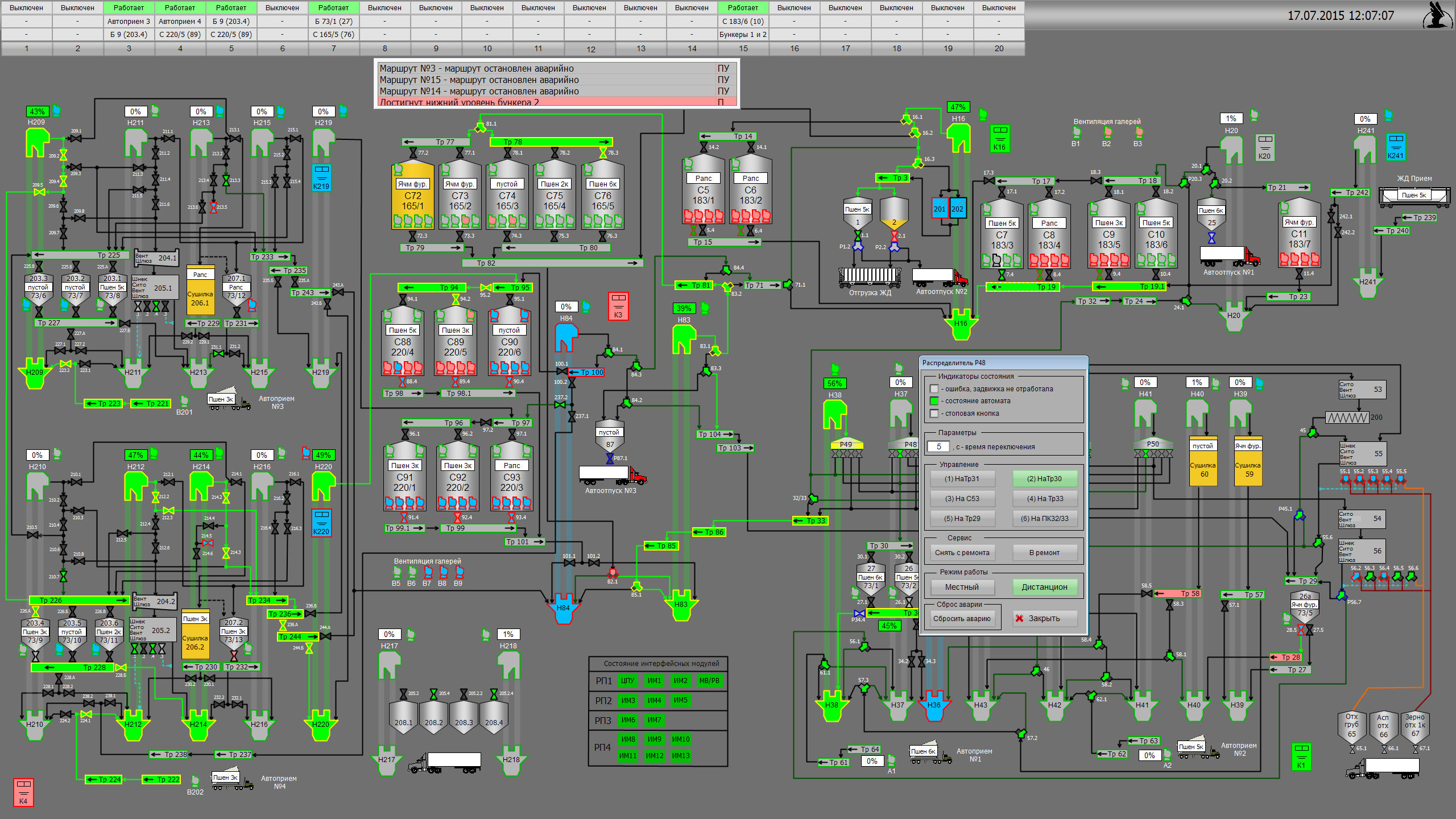

SG_im02

Режимы управления

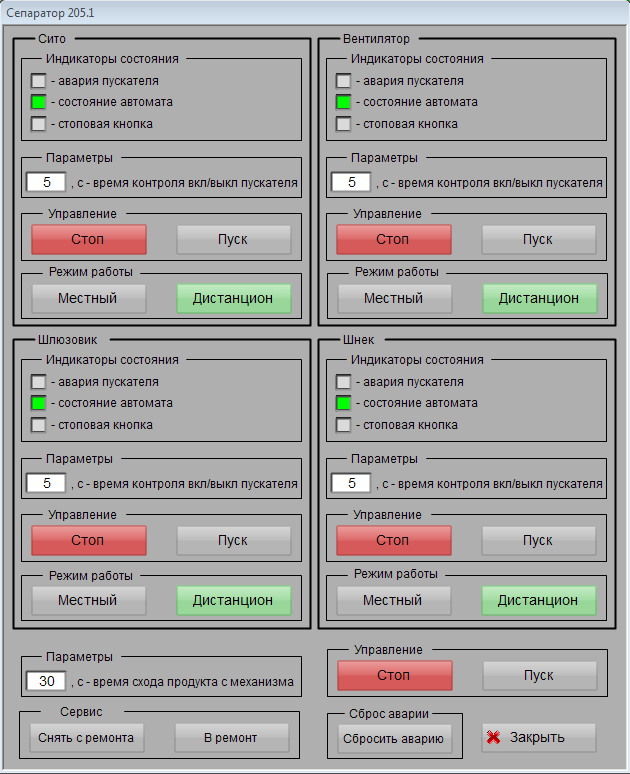

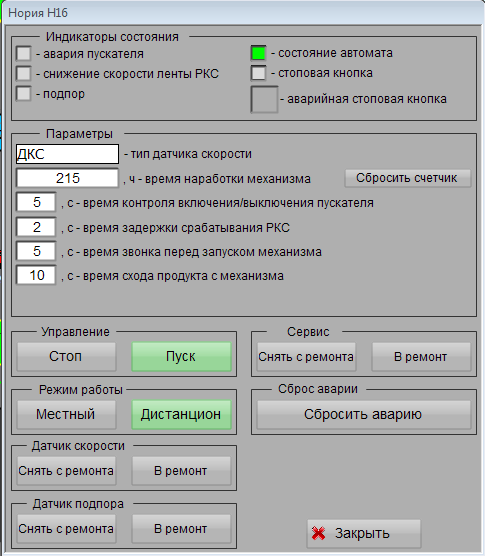

В системе управления оборудованием (нориями, транспортёрами, задвижками, перекидными клапанами, распределителями потоков, сепараторами) предусмотрено:

  • дистанционное управление – автоматически, согласно программе запуска/останова маршрута или по команде оператора с экрана рабочей станции;
  • местное управление (без использования системы управления и контроллера) с пульта управления, расположенного непосредственно возле механизма

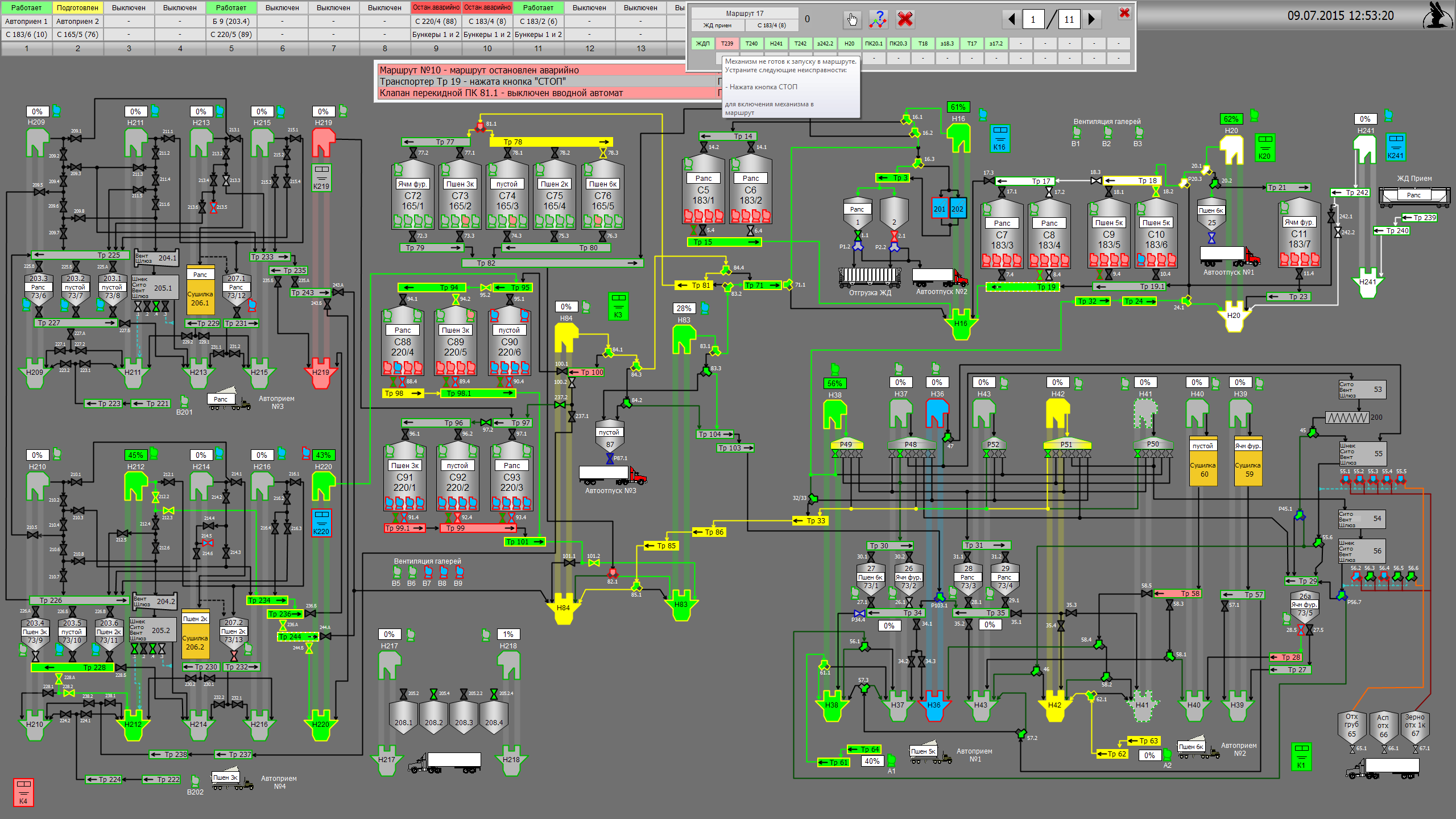

SG_im07

Автоматическое построение маршрутов

Для осуществления автоматической транспортировки зерна между двумя точками, используя совокупность одновременно функционирующего оборудования, используются технологические маршруты элеватора.



В системе управления запрограммировано использование 20-ти маршрутов по 35 элементов в каждом маршруте.



Элементы, участвующие в маршруте выбираются автоматически с РС на основании выбранных оператором начальной и конечной точек.



На всех начальных и конечных точках маршрутов установлены индикаторы культуры, которые предназначены для информирования обслуживающего персонала о культуре, которая в настоящий момент находится в конкретной точке.



Для точек приема продукта и точек отгрузки продукта, культура указывает последнюю, указанную обслуживающим персоналом культуру. Индикатор культуры служит для блокировки постройки маршрута при несовпадении культур в выбранных конечных точках маршрута, тем самым препятствует случайному смешиванию различных продуктов.



Индикатор состояния маршрута может быть в одном из следующих состояний: «Выключен», «Подготовка», «Подготовлен», «Запуск», «Работает», «Останов», «Остановлен», «Авар.останов», «Остан.аварийно».

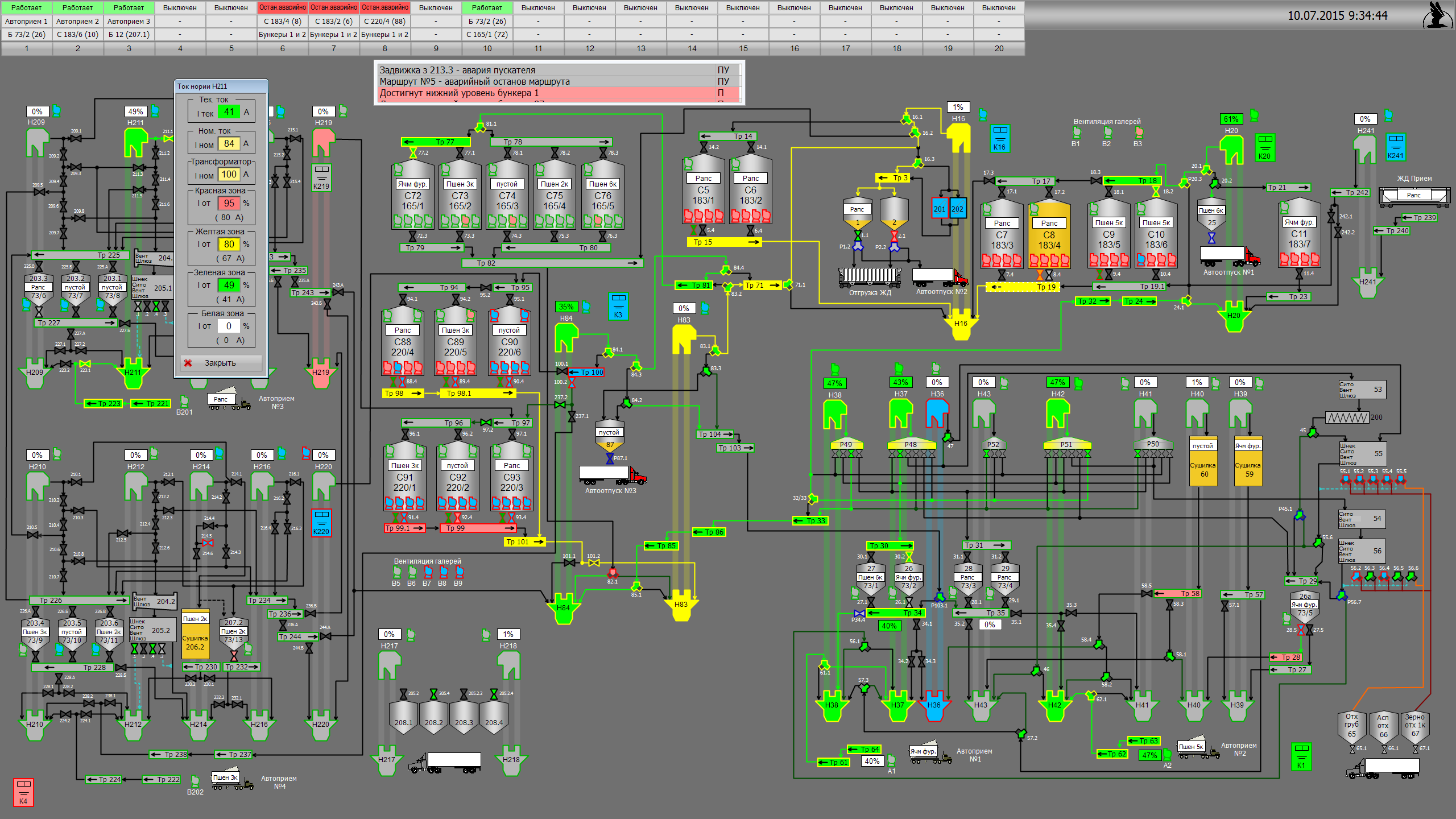

SG_im09

Автоматическое построение маршрутов

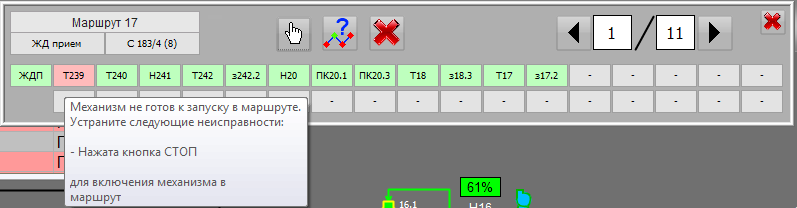

После выбора конечной точки маршрута системой управления автоматически будет произведен расчет всех допустимых путей между заданными точками маршрута, результаты расчета будут представлены в окне подготовки маршрута.



Каждый последующий элемент запускается только после запуска предыдущего. В случае возникновения аварии запускаемого элемента, дальнейший запуск прекращается, оператору выдается аварийное сообщение.



Решение об остановке уже запущенных элементов маршрута или о повторном запуске (после устранения причины аварии) еще не запущенных элементов маршрута принимает обслуживающий персонал.

SG_im10

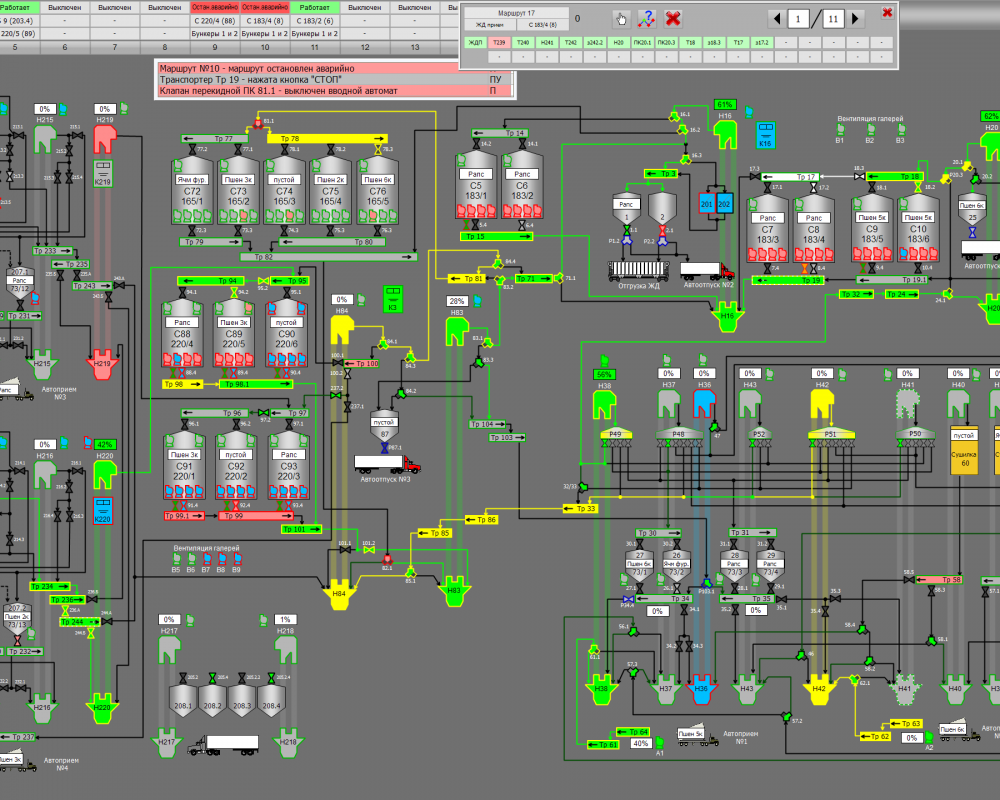

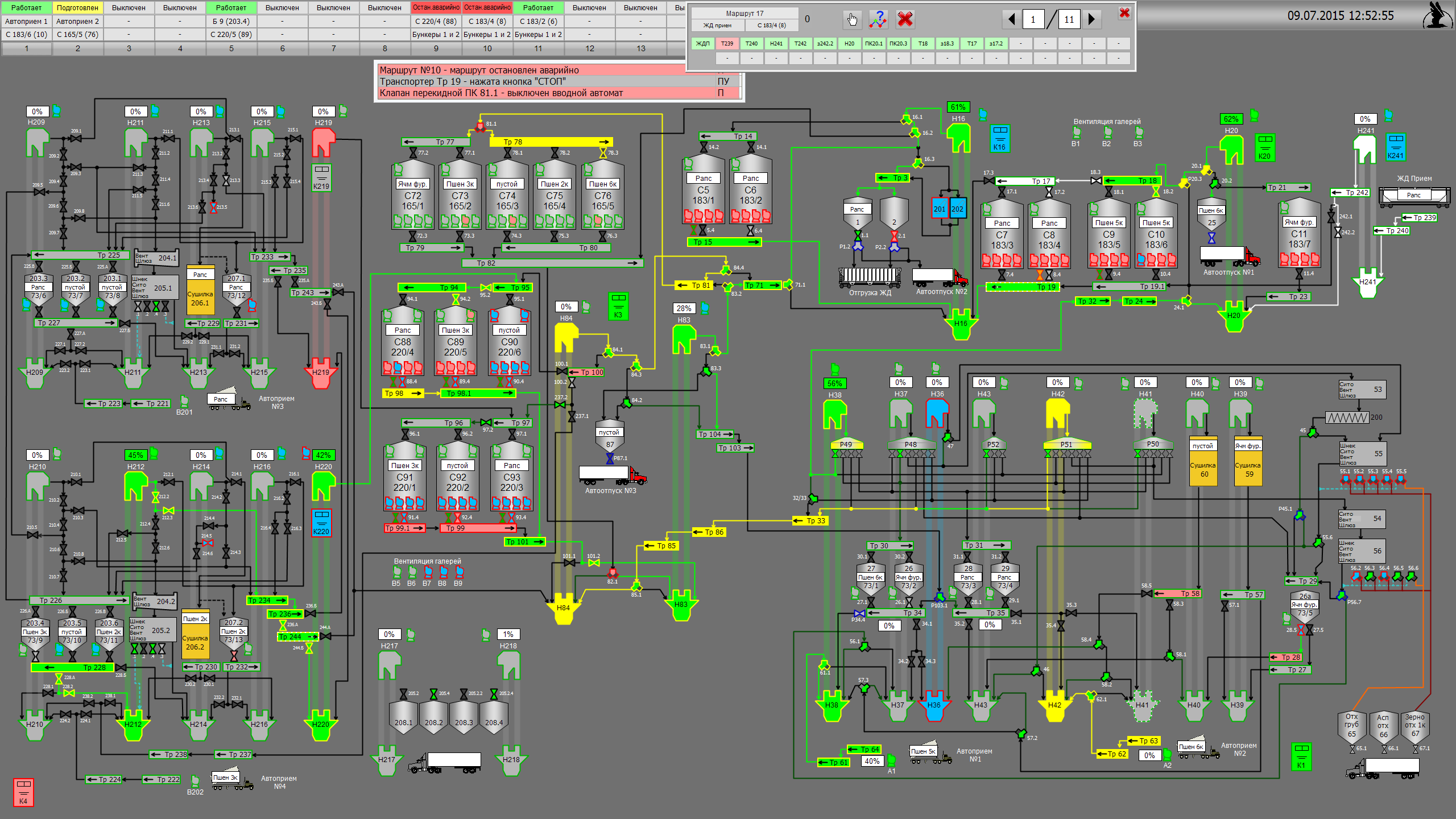

Блокировка переключения задействованных устройств

При попытке подготовить маршрут через перекидной клапан или дистрибьютор потока, который уже занят в любом другом маршруте, система автоматически блокирует подготовку такого маршрута, через четыре минуты данный маршрут будет сброшен и удален.



При действии любой из блокировок формируется соответствующее сообщение на экране рабочей станции и включается аварийная звуковая сигнализация.

SG_im11

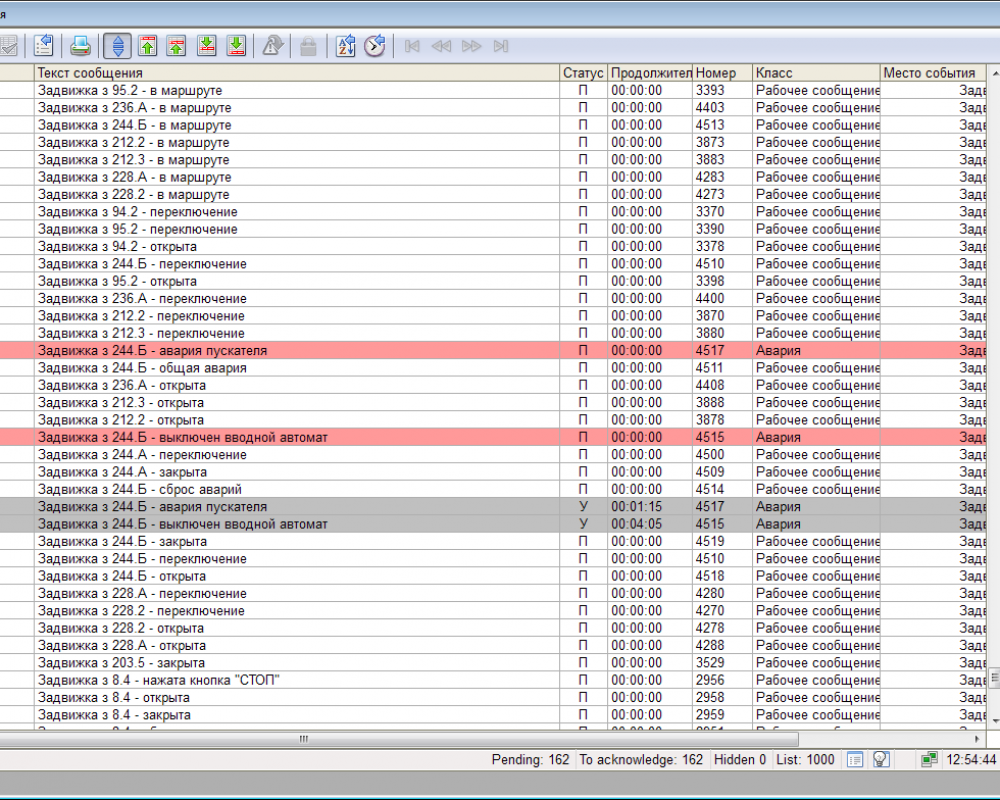

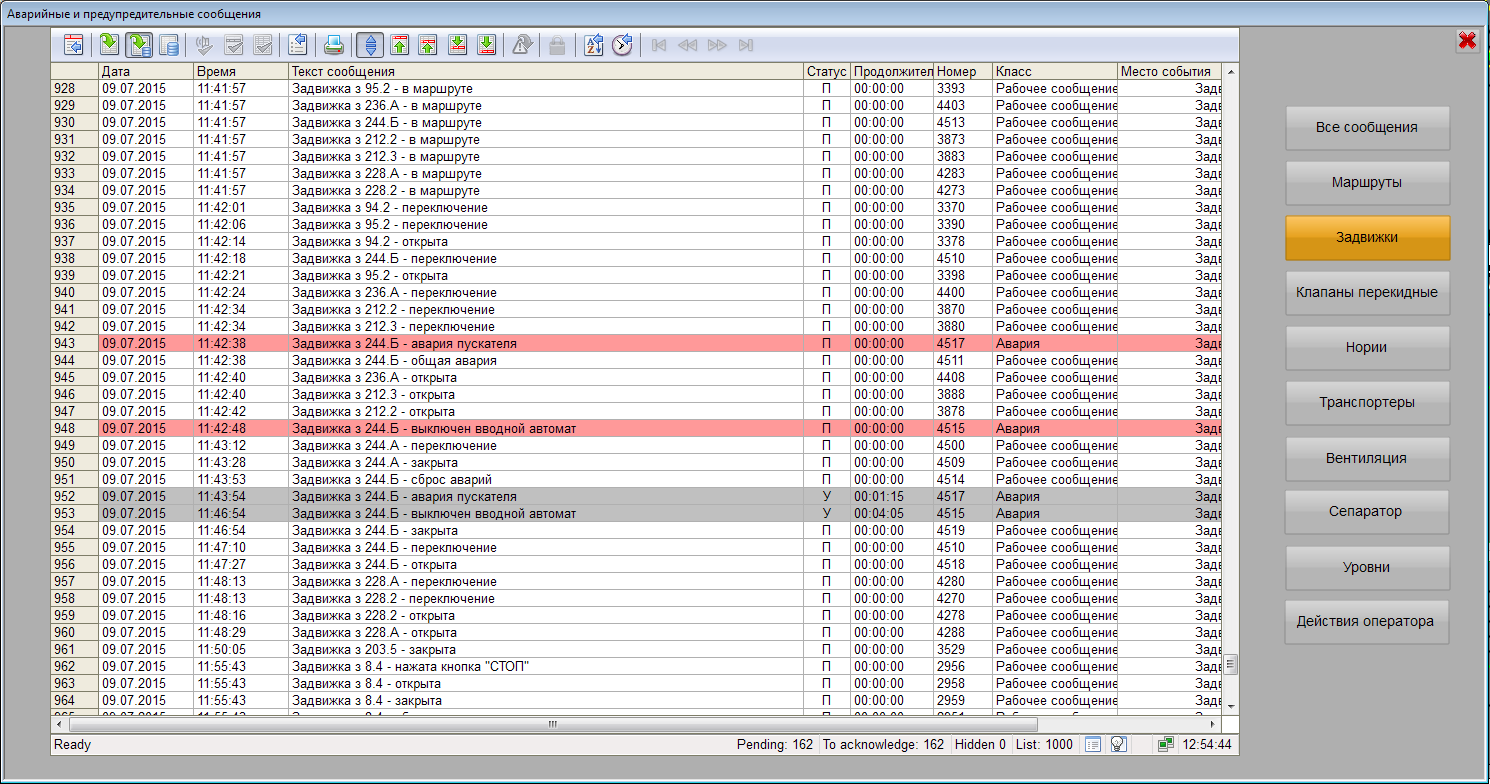

Архив событий

В системе управления предусмотрено архивирование всех, аварийных и технологических сообщений, а также действий оператора по включению/выключению механизмов, изменению параметров технологических уставок. Сообщения записываются в архив по факту возникновения и пропадания причины события, действия оператора.



Все сообщения записываются в интегрированную базу данных MS SQL.



Для удобства нахождения необходимых сообщений существует возможность фильтрации сообщений по выбранным условиям. Окно управления фильтрацией вызывается щелчком левой кнопки мыши на кнопке «Настройка фильтрации». Фильтр сообщений выполняется по статусу, классу событий, объекту, элементу, параметру, а также дате их возникновения.
