Система управління будівлею (BMS) готельного комплексу Kadorr Hotel Resort & Spa

Комплексна реалізація «під ключ» систем:

  • управління будівлею (BMS)
  • освітлення
  • електропостачання

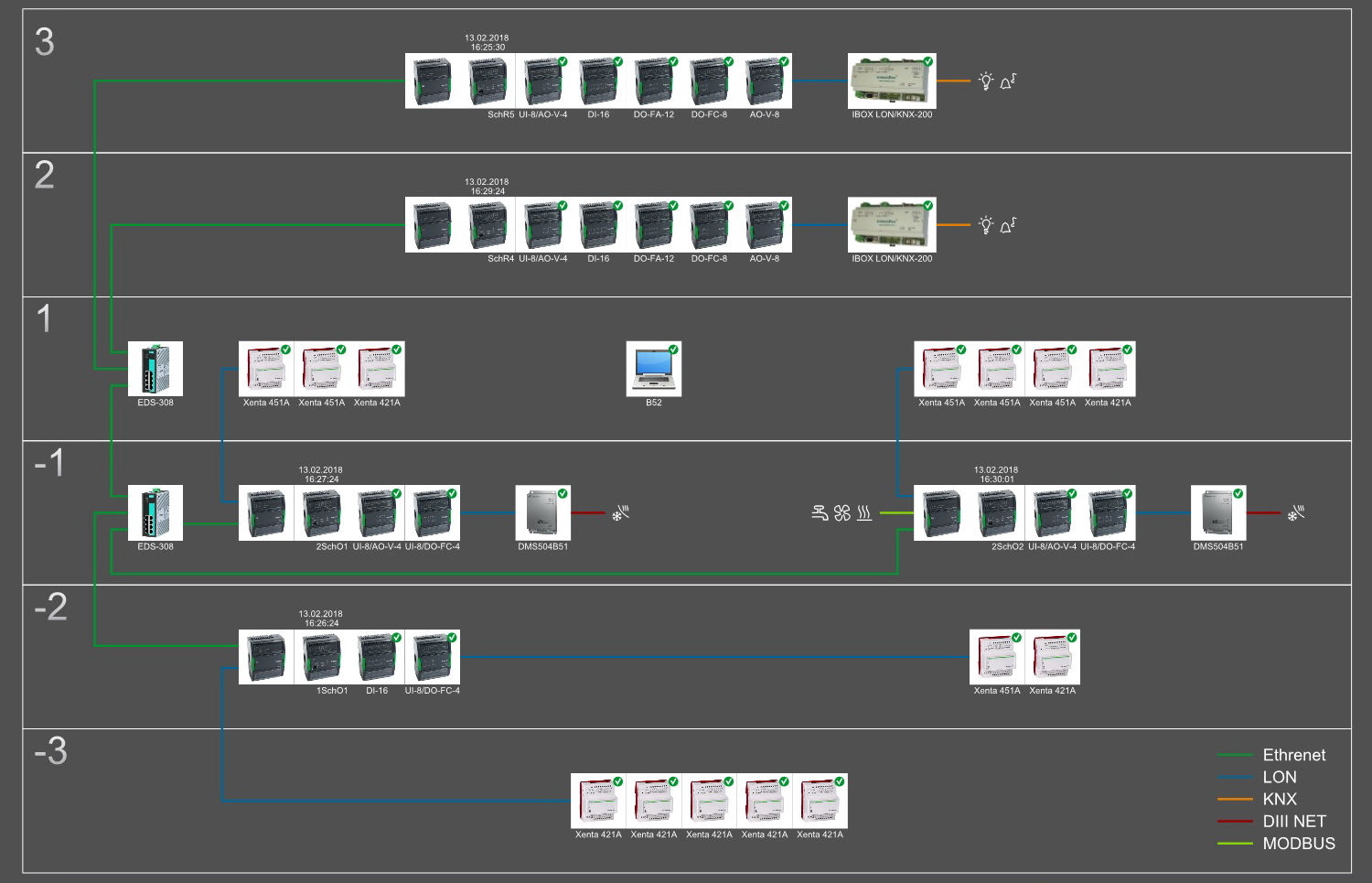

сеть
  • Розробка проектно-конструкторської документації;
  • Поставка щитів автоматизації та програмного забезпечення (ПЗ);
  • Розробка SCADA системи;
  • Проведення монтажних і пусконалагоджувальних робіт;
  • Гарантійне і сервісне обслуговування.

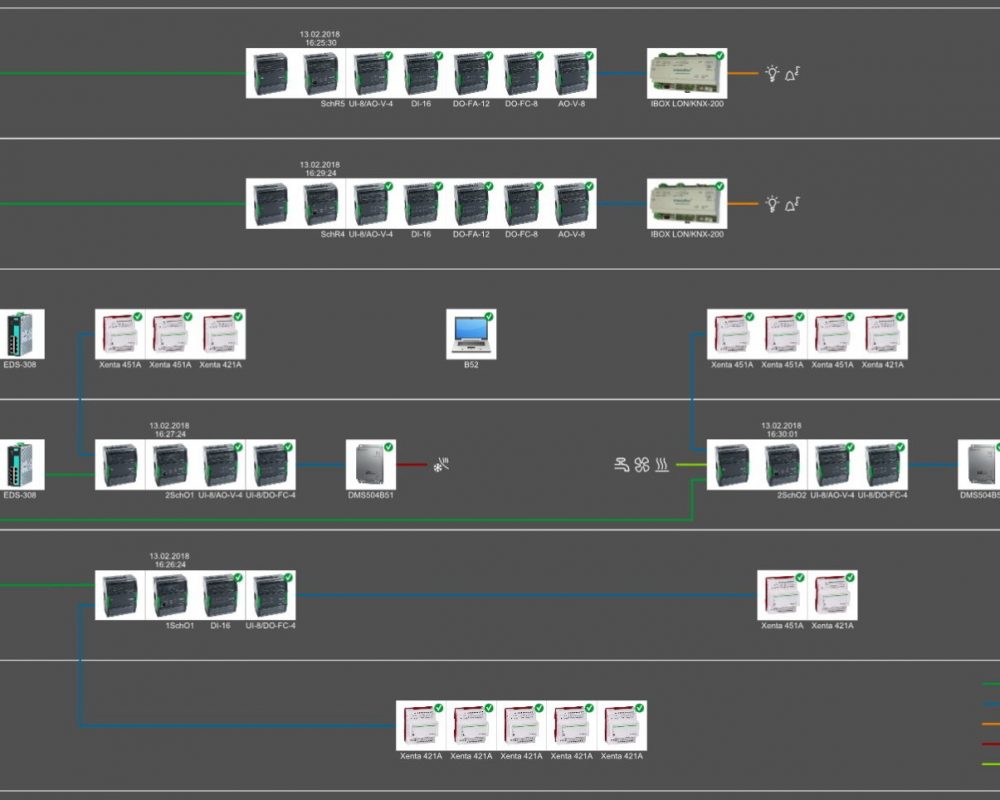

 Встановлене обладнання і ПЗ:

    • Сервери автоматизації (AS)
    • Модулі вводу-виводу (IO)
    • Шлюзи Daikin LonWorks / DIII-NET
    • Шлюзи Intesis LonWorks / KNX
    • Сервер підприємства (Enterprise Server)
    • Робоча станція (WorkStation)
    • Веб-станція (WebStation)
    • Веб-сервіси (WebServices)

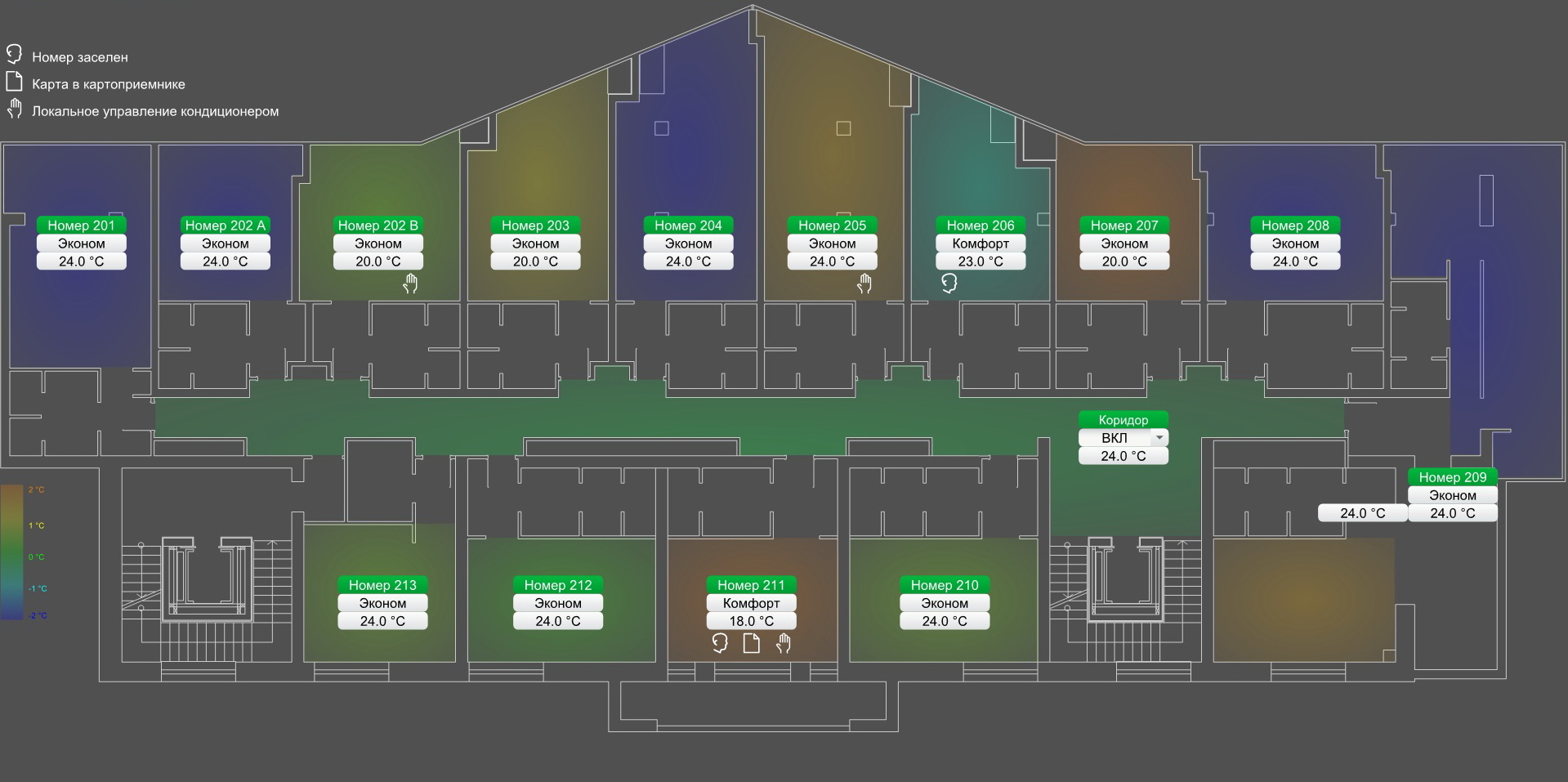

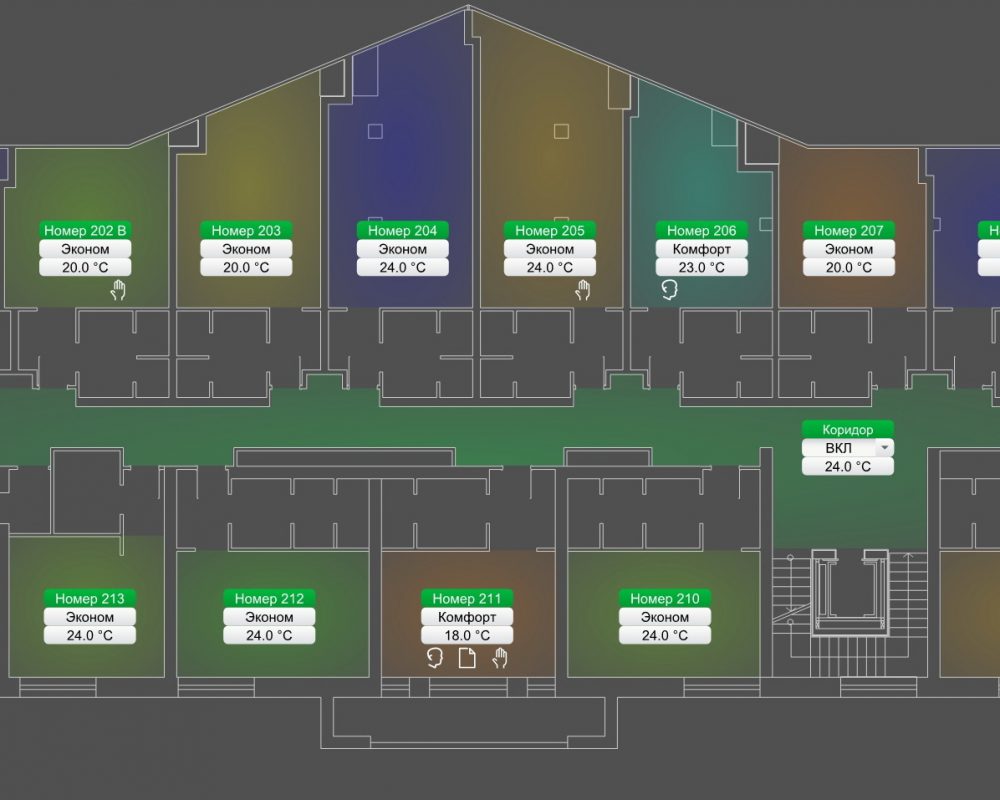

2-й этаж

Інтегровані системи

  • Інтеграція BMS з системою управління готелем (Property Management System) – Б52 реалізована за допомогою Web Services
  • Інтеграція дозволяє в автоматичному режимі в реальному масштабі часу отримувати з системи управління готелем стану номерів (заселений / незаселений) і відповідно переводити кліматичні системи номерів в режим «Комфорт» / «Економ»
  • Сценарне керування освітленням в номерах по мережі KNX Установка в номерах KNX панелей управління Zennio Touch-MyDesign.

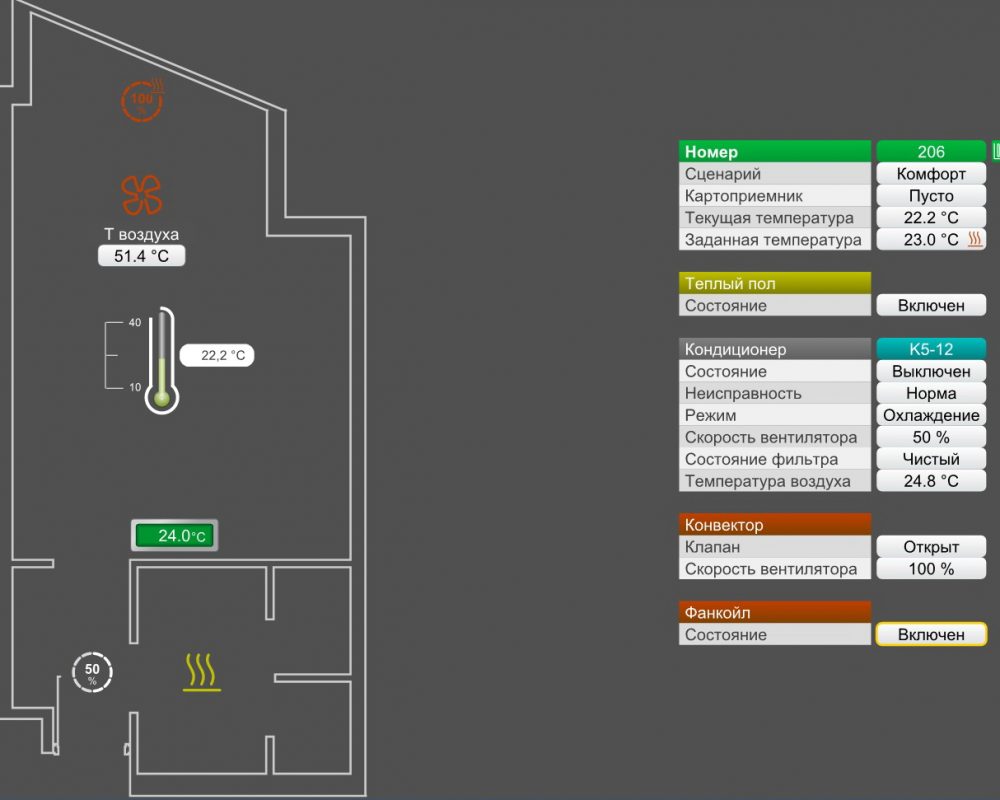

206

Отримання персоналом готелю з сервера BMS стану кожного з номерів, а саме:

  • сценарій роботи кліматичних систем – «Комфорт» / «Економ»;
  • стан картоприймача – карта в картоприймачі / карта вилучена з картоприймача;
  • задану температуру з сенсорної панелі Zennio Touch-MyDesign;
  • поточну температуру;
  • стан електричної теплої підлоги (вкл. / вимк.);
  • стан фанкойла (вкл. / вимк.);
  • стан конвектора (клапан – відкритий / закритий; вентилятор – 0-100%);
  • стан внутрішнього блоку системи кондиціонування:
    • (вкл. / вимк.);
    • швидкість вентилятора – низька – 50% / висока – 100%;
    • режим роботи: охолодження / обігрів / вентиляція;
    • загальна аварія – спрацювання / норма;
    • стан фільтра – чистий / брудний;
  • стан клавіш «SOS» – спрацювання / норма;
img_3459-img_3461

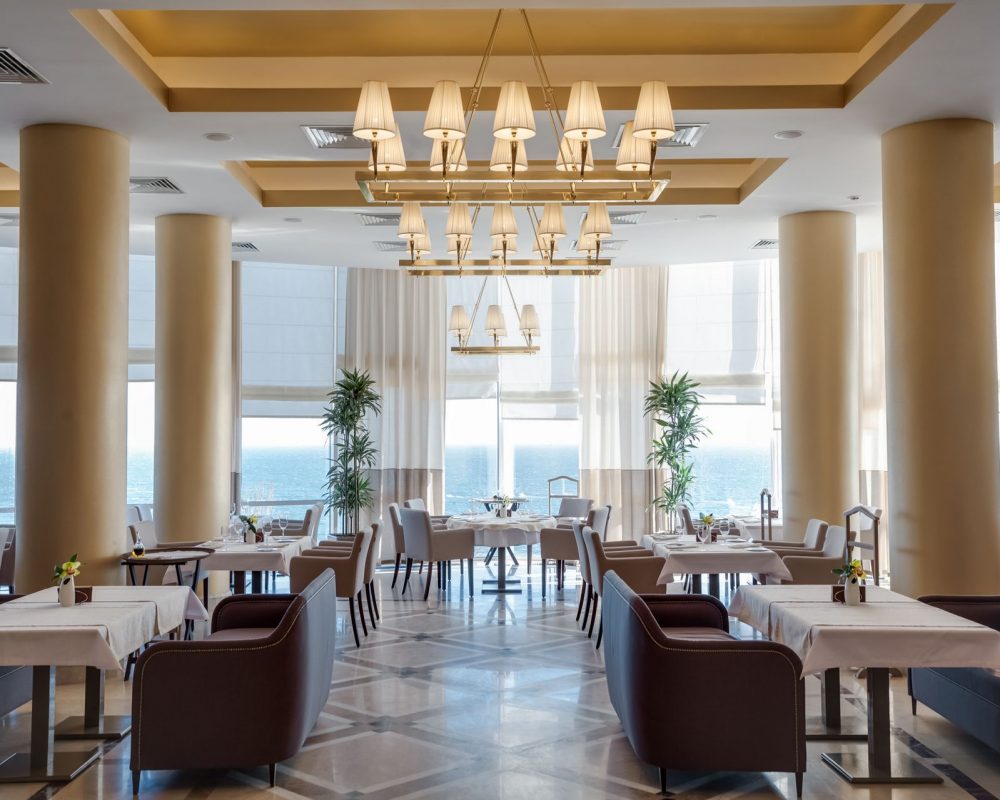

Управління мікрокліматом і освітленні-ням в ресторані, басейнах, SPA, fitness залах, рецепції готелю:

  • управління мікрокліматом (кондиціонування, вентиляція, опалення: конвектора і водяна тепла підлога) в автоматичному режимі здійснює система BMS. Кінцевому користувачеві необхідно тільки задати уставку температури;
  • управління кліматом і освітленням передбачено з KNX панелей управління Busch-PriOn:
    • сценарне управління освітленням;
    • індивідуальне регулюванням групами освітлення
    • індивідуальне регулювання яскравості (діммірованіе) груп освітлення;
    • завдання уставки температури по функціональним зонам (наприклад, лаундж, основний зал ресторану і т.д.);
    • вибір режиму роботи внутрішніх блоків системи кондиціонування – (викл. / авт. / ручн.);
электро

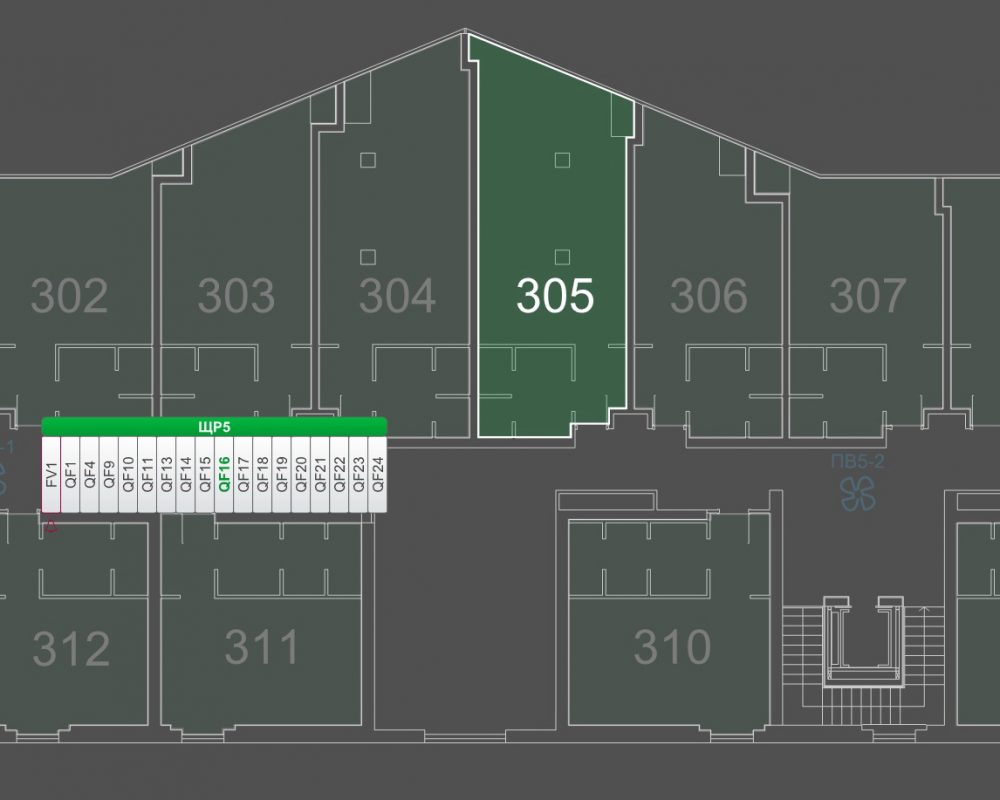

Автоматизація системи електропостачання:

  • розподільні щити електропостачання інтегровані в BMS шляхом установки дод. контактів стану на авт. вимикачі відповідальних споживачів;
  • передбачається передача наступних сигналів в BMS:
    • аварійне відключення ввідного автоматичного вимикача;
    • аварійне відключення автоматичного вимикача захисту обмежувача перенапруг;
    • стан (норма / аварія) змінних картриджів обмежувача перенапруг;
    • стан (вкл. / викл.) автоматичного вимикача вентиляції та кондиціонування;
    • аварійне відключення автоматичного вимикача захисту щита готельного номера.

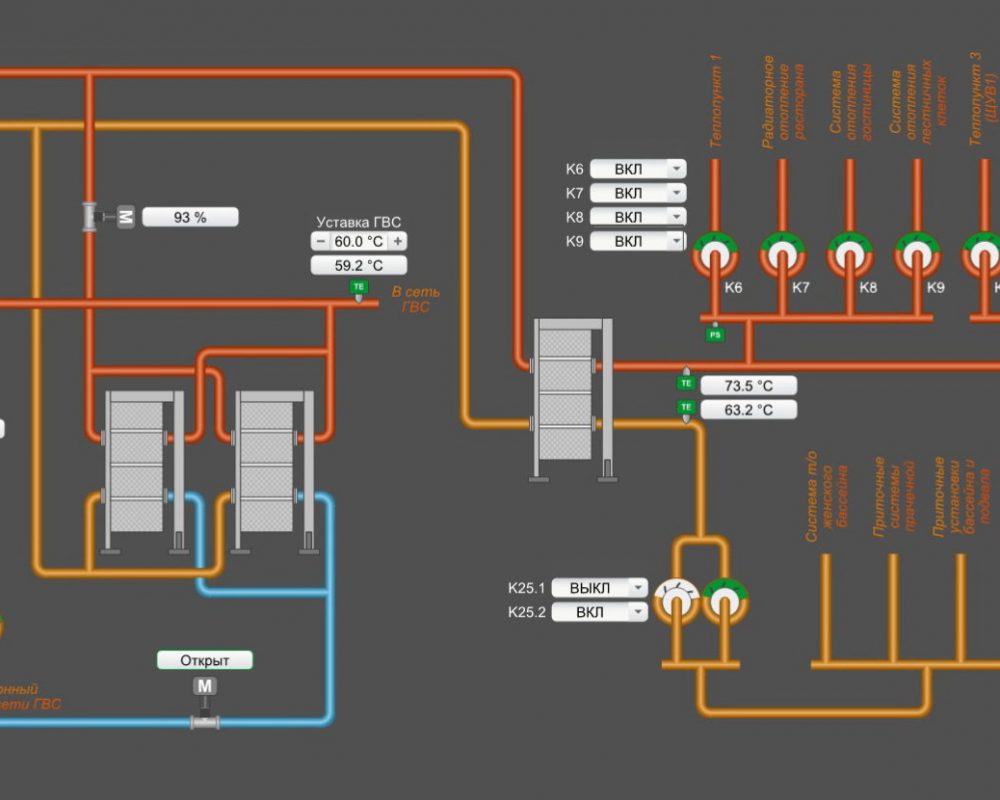

отопление

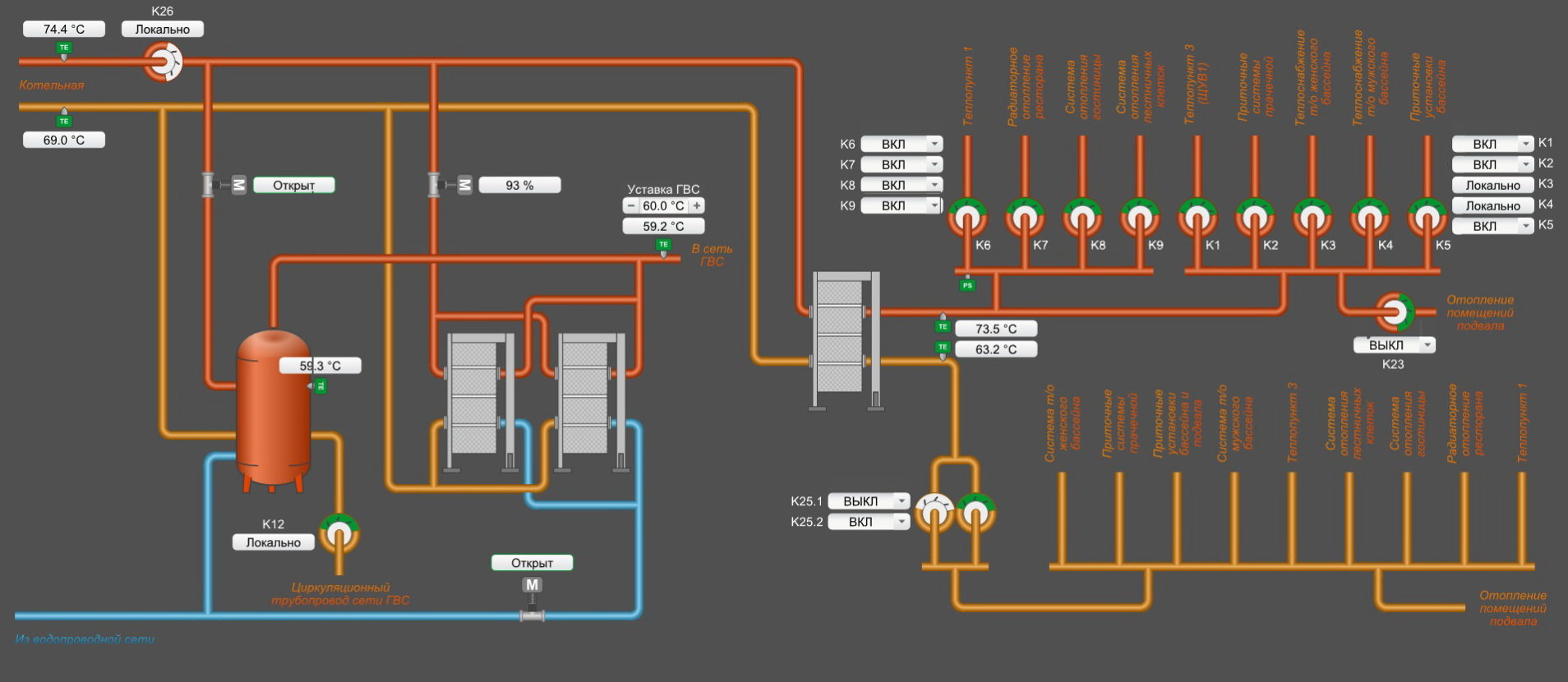

Автоматизація системи теплопостачання та опалення:

  • шафи локальної автоматики інтегровані в BMS по протоколу Modbus RTU;
  • з BMS передбачається:
    • вибір режиму роботи обладнання;
    • моніторинг поточного стану обладнання;
    • обробка і реєстрація аварій та позаштатних ситуацій, що виникають в процесі роботи обладнання.
вентиляция

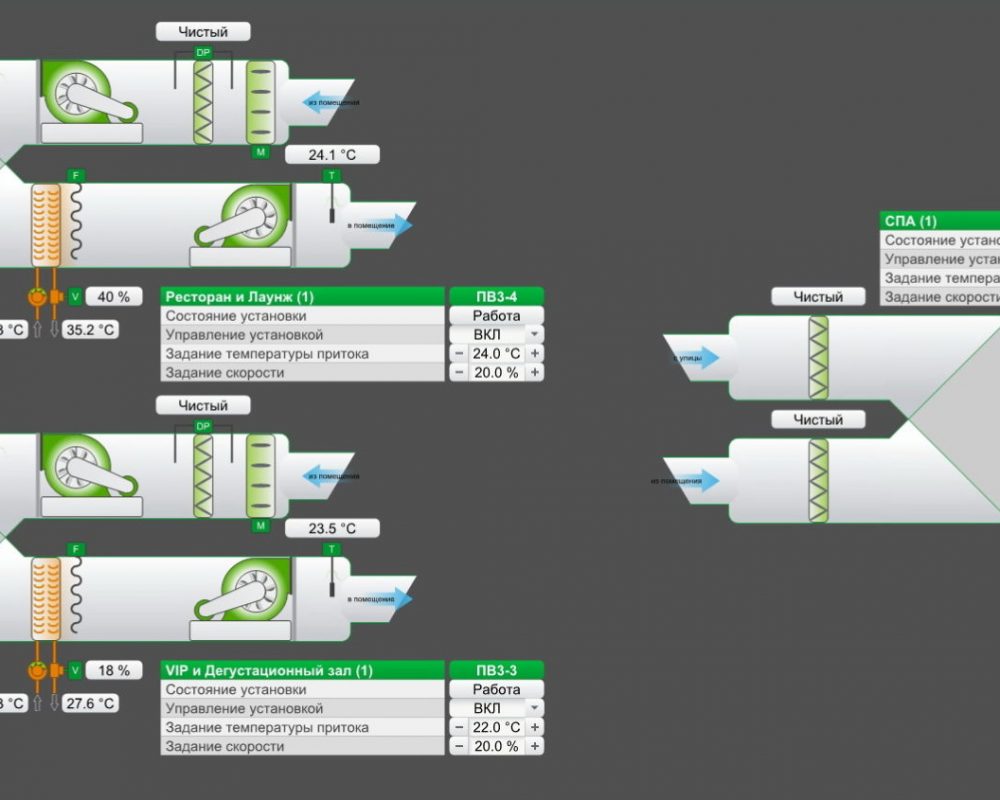

Автоматизація системи вентиляції:

  • шафи локальної автоматики, інтегровані в BMS по протоколу Modbus RTU;
  • з BMS передбачається:
    • вибір режиму роботи обладнання;
    • завдання температурних уставок;
    • моніторинг поточного стану обладнання;
    • обробка і реєстрація аварій і позаштатних ситуацій, що виникають в процесі роботи обладнання.
